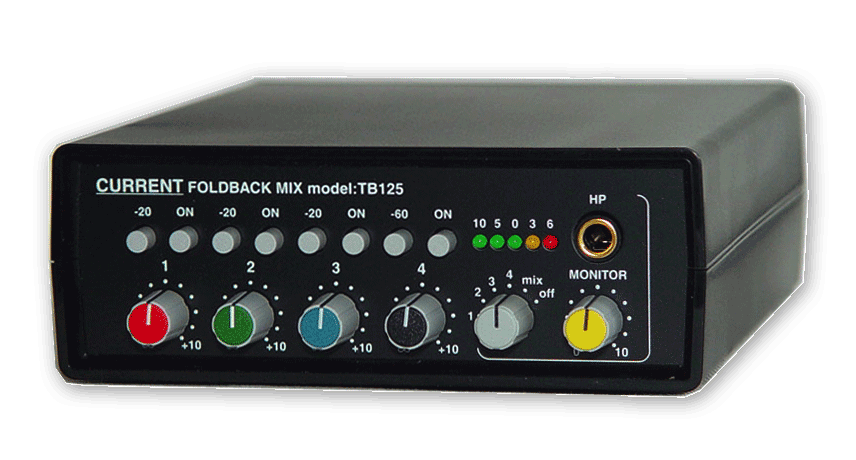

TB125

FOLDBACK MIX

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●リファレンス可変４系統入力
●リファレンス可変２系統出力
●ヘッドフォンモニター
●入出力モニター
●レベルメーター
●コンパクト

　ＴＢ１２５はＦＢＭＸ３のコンセプトを受け継いだリファレンス可変の４系統の入力とリファレンス可変の２系統出力を持つフォールドバックミキサーです。入力はラインだけではなくマイクレベルにも対応していますので、マイク／ラインミキサー、トークバック装置、ラインモニターなどの様々な用途に使用できます。

◆入力
　入力１、２、３は−２０または＋４ｄＢｕ、入力４は−６０または＋４ｄＢｕに基準レベルを切り替えできます。

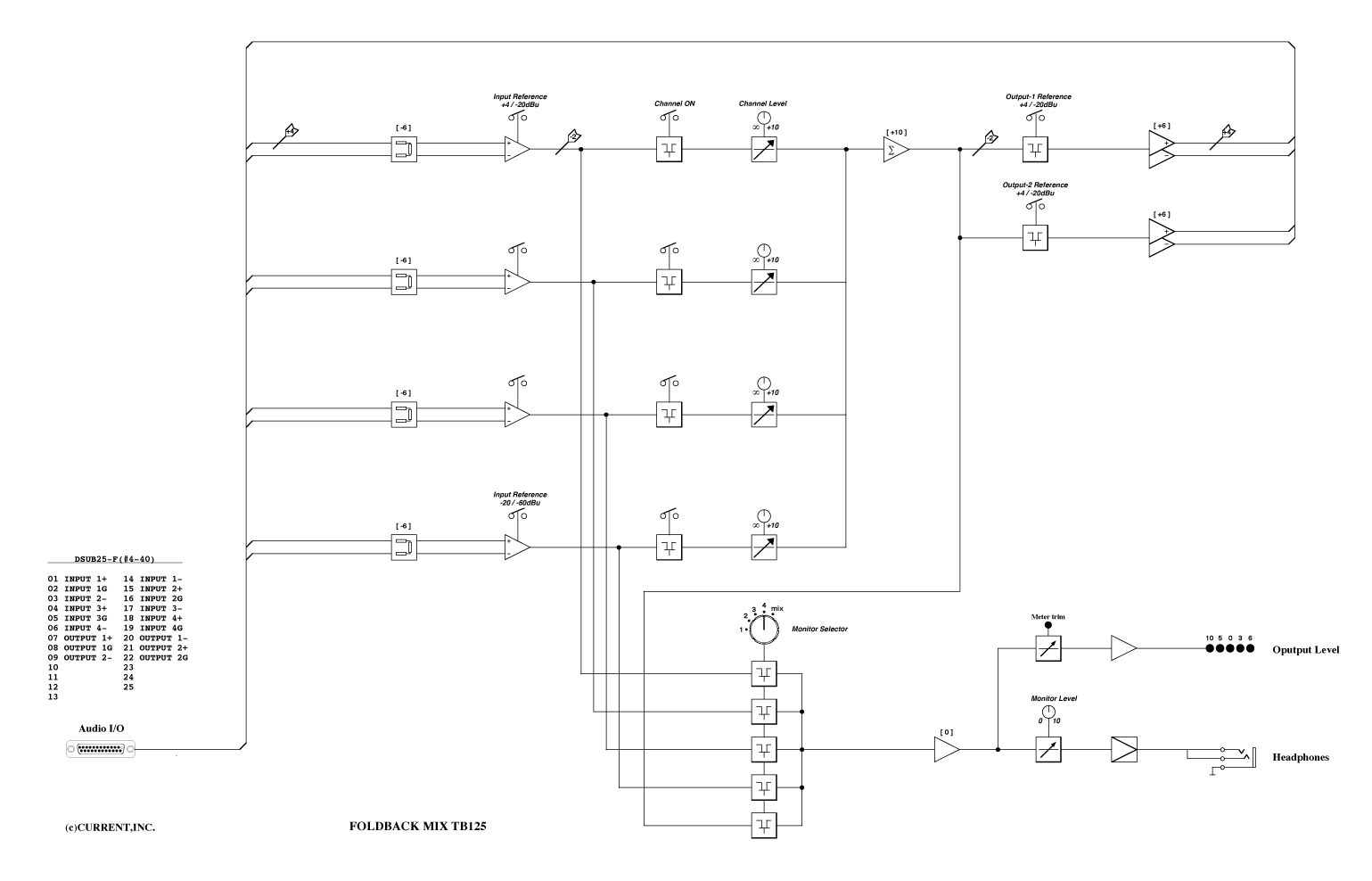

◆ルーティング
　４系統の入力信号はそれぞれのミックスレベルと、ＯＮボタンを経由してミックスアンプへ送られます。

◆出力
　２系統のミックス信号は＋４／−２０のリファレンス切り替えスイッチを経由して差動出力されます。

◆シグナルメーター
　入力レベルとミックスレベルを切り替えてＶＵレスポンスの５ポイントバーグラフで監視できます。メータースケールは−１０、−５、０、＋３、＋６ｄＢです。

◆モニタリング
　ヘッドフォンで４系統の入力および２系統の出力を切り替えてモニターすることができます。

◆その他
　接続ケーブルは仕様に合わせて製作しますのでお問い合わせ下さい。

■ 仕　様
•INPUTS: 4, BALANCED, 12kΩ
•INPUTS 1, 2, 3 REFERENCE LEVEL: -20, +4dBu, MAX 0/+24dBu
•INPUTS 4 REFERENCE LEVEL: -60, +4dBu, MAX -40/+24dBu
•OUTPUTS: 2 BALANCED, 50Ω
•OUTPUTS REFERENCE LEVEL: -20, +4dBu, MAX +24dBu
•INPUTS/OUTPUTS CONNECTOR: Dsub25-F(#4-40)
•CONTROL: CHANNEL LEVEL, CHANNEL ON, REF LEVEL
•MONITOR SOURCE: ALL INPUTS AND OUTPUTS
•HEADPHONES MONITOR: 1/4″ PHONE, MONO IMP. > 50Ω
•LEVEL METER: 5point -10, -5, 0, +3, +6dB
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.1% at 1kHz REFERENCE LEVEL
•NOISE: < -80dB
•MAINS: 100VAC 50/60Hz 10W MAX
•DIMENSION: 154Wx54Hx170D 1kg

  TB125 “I/O” D25-F(#4-40)
01 IN1 +           14 IN1 -
02 GND             15 IN2 +
03 IN2 –           16 GND
04 IN3 +           17 IN3 -
05 GND             18 IN4 +
06 IN4             19 GND
07 OUT1 +          20 OUT1 -
08 GND             21 OUT2 +
09 OUT2 –          22 GND
10                 23
11 GND             24
12                 25 GND
13
