PMS435

DISTRIBUTION AMP 8×64

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●8x64オーディオ分配器
●2重化電源
●出力はJensenトランス採用
●出力リファレンス切換
●入出力±6dBトリム
●入力シグナルインジケータ ●高音質
●19インチ3Uサイズ

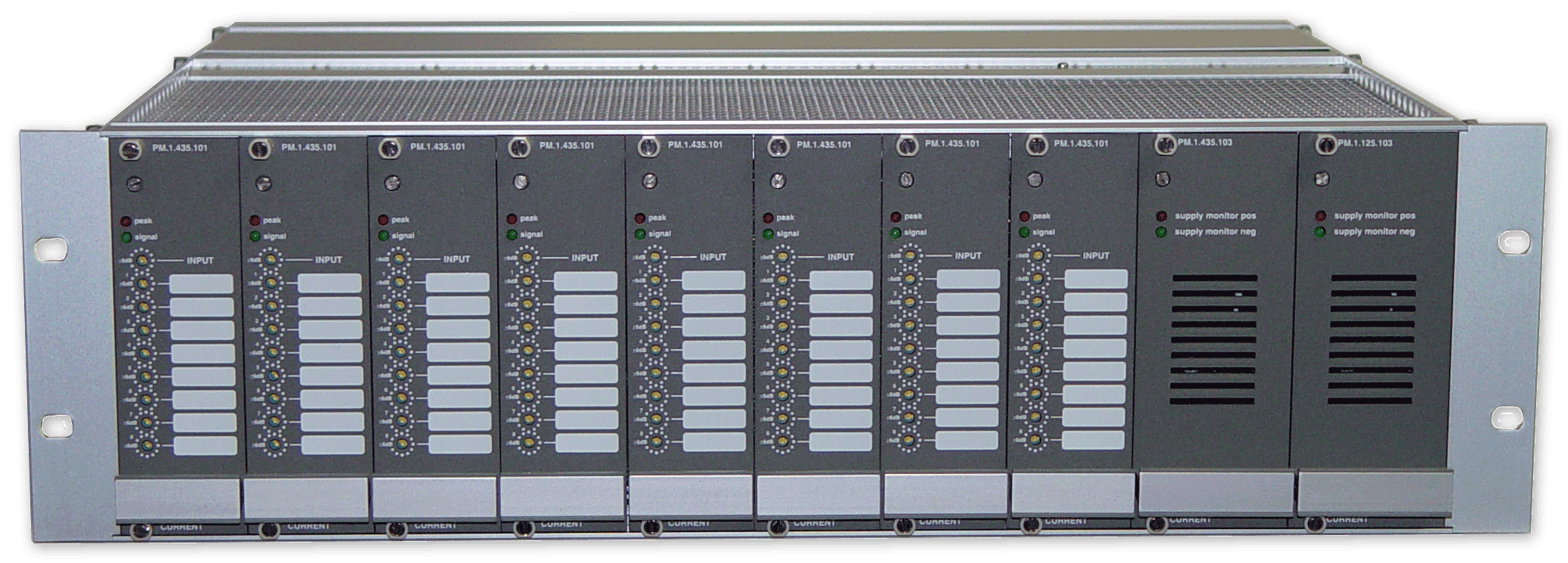

 PMS435は19インチ3Uサイズで8分配モジュールを8本実装した8x64の高性能オーディオ分配器です。出力に採用したJensen謹製トランスにより優れたCMRR(同相信号除去比)と信頼性の高い信号伝送を実現しています。しかも細かい配慮がなされた設計により、優れたS/N、高音質でスタジオ、ホール、スタジアム、中継などのあらゆる現場で最高のパフォーマンスを発揮します。

◆INPUT
 入力インピーダンスは20kΩと600Ωを選択できます。ゲイントリムで±6dBの可変ができます。

◆OUTPUT
 内部スイッチにより出力基準レベルは+4dBuまたは−20dBuに設定できます。(出荷時には+4)また、ゲイントリムで±6dBの可変ができます。

◆LED
 入力信号を確認するために−10dBu以上で点灯する緑のLEDとピーク監視用の+20dBuで点灯する赤のLEDを備えています。

◆LABEL
 各出力トリムには信号名称を記載するためのスペースも用意されています。

◆PSU
 2重化された各電源ユニットには故障時にフォトMOSリレーによるメイクコンタクト出力回路が実装されています。

■ 仕 様
•INPUTS: balanced 20kΩ / 600Ω, Dsub9-F(#4-40)
•OUTPUTS: Transformer balanced 600Ω, Dsub25-M(#4-40)
•Input trim: ±6dB
•Output trim: ±6dB
•FREQ.RESPONSE: 20 to 20kHz ±1dB
•THD: <0.01% at 1kHz ref.level
•Power fail: Photo-MOS RELAY, Dsub9-M (#4-40)
•DIMENSIONS: 483Wx132.5Hx350D 12.5kg

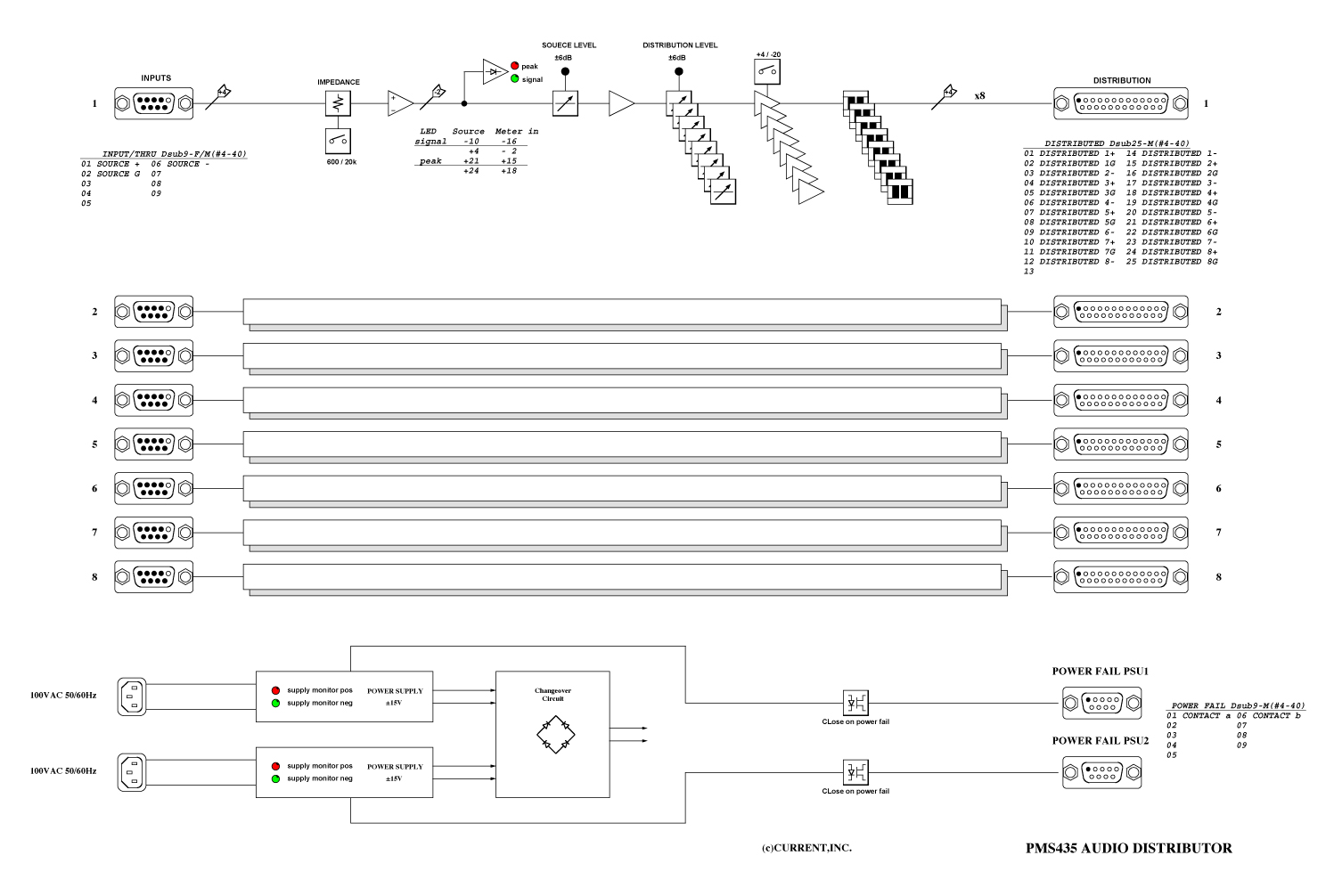

 INPUT/THRU Dsub9-F/M(#4-40)
01 SOURCE +        06 SOURCE -
02 SOURCE G        07
03                 08
04                 09
05
   DISTRIBUTED Dsub25-M(#4-40)
01 DISTRIBUTED 1+  14 DISTRIBUTED 1-
02 DISTRIBUTED 1G  15 DISTRIBUTED 2+
03 DISTRIBUTED 2-  16 DISTRIBUTED 2G
04 DISTRIBUTED 3+  17 DISTRIBUTED 3-
05 DISTRIBUTED 3G  18 DISTRIBUTED 4+
06 DISTRIBUTED 4-  19 DISTRIBUTED 4G
07 DISTRIBUTED 5+  20 DISTRIBUTED 5-
08 DISTRIBUTED 5G  21 DISTRIBUTED 6+
09 DISTRIBUTED 6-  22 DISTRIBUTED 6G
10 DISTRIBUTED 7+  23 DISTRIBUTED 7-
11 DISTRIBUTED 7G  24 DISTRIBUTED 8+
12 DISTRIBUTED 8-  25 DISTRIBUTED 8G
13

• Order Information

御注文型番 備考 価格(+TAX)
PMS435-F メインフレーム ¥720,000
PMS435-M 分配モジュール ¥320,000
