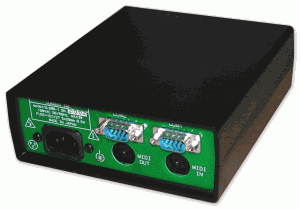

SL906-2

MD-CD1 para I/F

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●フェーダー操作でスタート、ストップ
●ＴＥＡＣ ＭＤ−ＣＤ１を２台コントロール
●各社フェーダー接点、スイッチに対応
●コンパクト

　ＳＬ９０６−２はコンソールのフェーダースタート接点または単純なスイッチで２台のＴＥＡＣ　ＭＤ−ＣＤ１をスタート、ストップ制御を可能にするインターフェースです。

◆ＦＡＤＥＲ
　このポートにはフェーダースタート接点またはスイッチを接続してください。

◆ＣＯＭ
　ＭＤ−ＣＤ１との接続はＤＳＵＢ９ピンコネクタで１対１接続してください。接続には一般的なマイクケーブルを使用出来ます。

◆電源投入時
　フェーダーを下げた状態またはスイッチを押していない状態で電源を投入してください。

◆フェーダースタート
　フェーダーを上げてフェーダー接点がクローズすると対応するマシンがスタートし、下げるとストップします。スイッチを接続した場合も同様です。

◆その他
　ＭＩＤＩ制御でタートを行いたい場合にはＳＬ９０６−１をご使用ください。

■ 仕　様

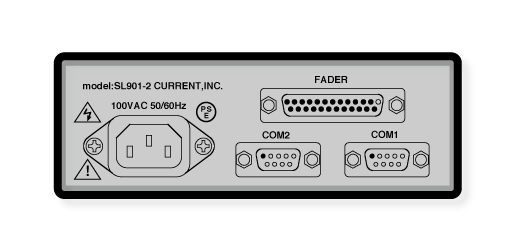

●ＦＡＤＥＲポート：Ｄｓｕｂ２５−Ｆ（＃４−４０）
●ＣＯＭ１，２：ＲＳ−２３２Ｃ、９６００ｂｐｓ、Ｎ８１
●ＣＯＭ１，２コネクタ：Ｄｓｕｂ９−Ｍ（＃４−４０）
●電源：１００ＶＡＣ　５０／６０Ｈｚ　２Ｗ

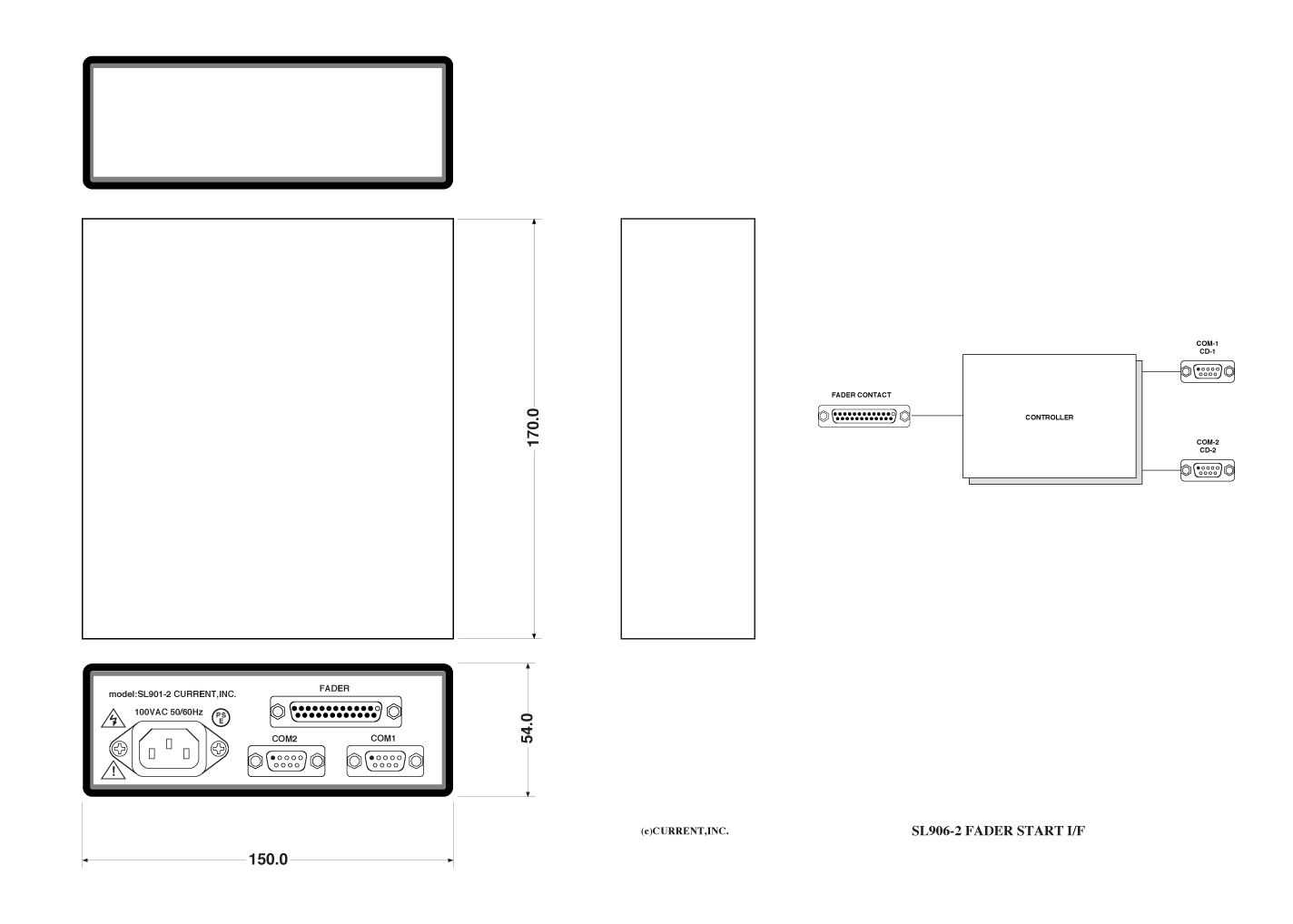

●外形寸法：１５０Ｗｘ５４Ｈｘ１７０Ｄ　１ｋｇ

 SL906-1 FADER DSUB25-F
 01 GND            14
 02 CD1 START      15
 03 CD1 STOP       16
 04 CD2 START      17
 05 CD2 STOP       18
 06 MD1 START      19
 07 MD1 STOP       20
 08 MD2 START      21
 09 MD2 STOP       22
 10                23
 11                24
 12                25
 13

     SL906-1
  COM1,2 DSUB9-M
 01            06
 02 TX         07
 03 RX         08
 04            09
 05 GND

      MD-CD1
CONTROL I/O DSUB9-F
 01            06
 02 RX         07
 03 TX         08
 04            09
 05 GND
