TB120

STUDER TEL-HY REMOTE BOX

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●STUDER社DSPテレハイ対応
●2台のテレハイのリモート
●自照式スイッチ
●コンパクト

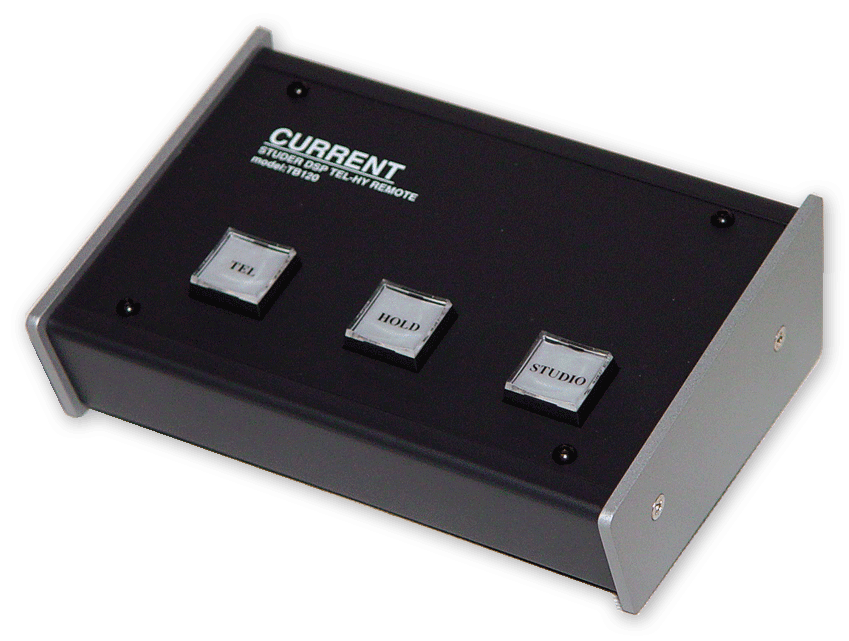

 TB120、TB122はスチューダー社DSPテレフォンハイブリッド用のリモートボックスです。コンパクトなサイズでTB120は1台、TB122では2台分のリモートコントロールが可能です。

◆コントロール
 コントロールスイッチは本体と同様のTEL、HOLD、STUDIOのスイッチがTB120には1台分、TB122には2台分実装されています。テレハイ本体との接続はDsub15で1対1接続できます。また、自照式のスイッチはフィルムを入れ換えることで簡単に名称を変更出来ます。

◆その他
 スイッチコモン、ランプコモン方式ですので汎用リモートボックスとしても使用可能です。また、コンソールなどのパネルにも取り付け可能ですのでお問い合わせ下さい。

■ 仕 様
●コントロール:TEL、HOLD、STUDIO
●コネクタ:D15−M(#4ー40)

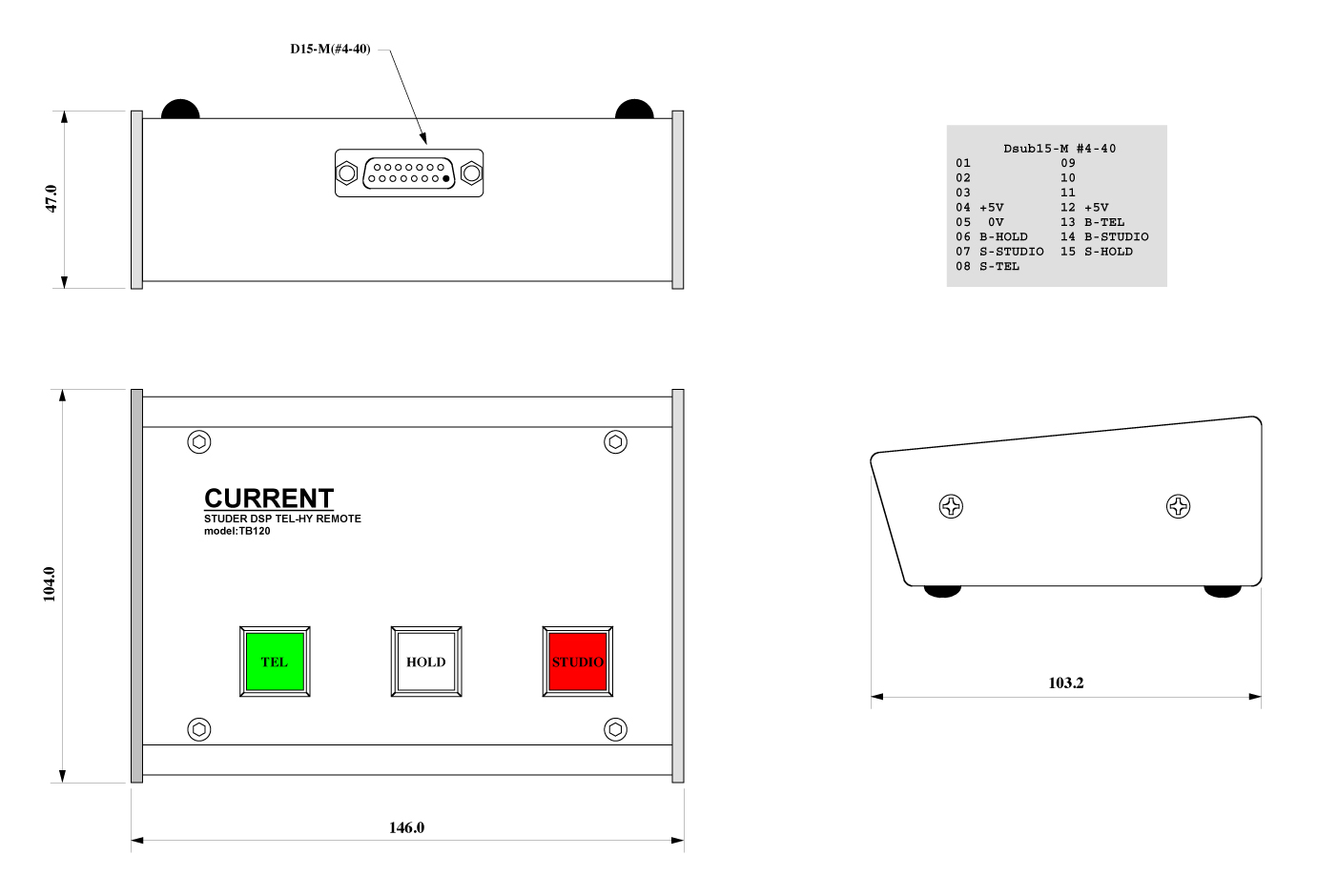

●外形寸法:140Wx47Hx104D 0.5kg

     DSUB15-M
 01           09
 02           10
 03           11
 04 +5V       12 +5V
 05 0V        13 B-TEL
 06 B-HOLD    14 B-STUDIO
 07 S-STUDIO  15 S-HOLD
 08 S-TEL

• Order Information

御注文型番 備考 価格(+TAX)
TB120 テレハイ用リモートボックス ¥80,000
