AF136

LTC CLOCK

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●LTCによる時計表示
●据置、吊下げ、壁掛け
●角度可変取付金具
●オート自走モード
●カスケード接続可能
●ロゴ表示可能(オプション)●24、25、29.97、30フレームレート

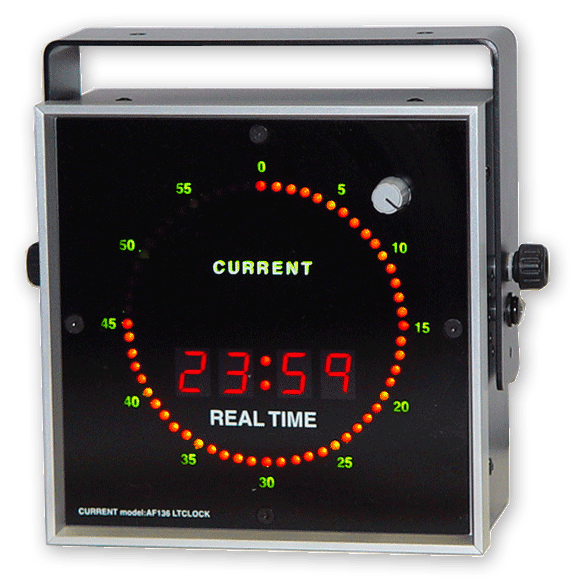

 AF136はLTC入力によるデジタル表示のリアルタイムクロックです。GPSロックをかけたジェネレータをマスターとして使用すれば高精度な時計システムが簡単に構築できます。秒針はバー表示の高輝度LEDを使用しており非常に高い視認性を提供します。自走モードを備えていますので、LTCが1秒以上とぎれたり入力されていない場合には自動的に切り替わります。

◆表示
 AF136の秒針は直径3mmの高輝度LEDを使用しており離れた場所からでも高い視認性を発揮します。秒針は1秒ごとにLEDが連続点灯して行くバー表示により直感的に認識することができます。時刻設定用のノブを1秒以上押し続けるとドット表示に切り換えることもできます。また、1sのデジマルポイントはLTCにロックしている場合に点灯しますが、LTCが入力されていない自走モード状態では消灯します。時分の表示は15mmサイズの高輝度赤LEDを使用していますので視認性は非常に高くなっています。

◆入力
 XLRとBNCのコネクタで、バランス、アンバランス共に接続できます。XLRコネクタのスルー出力は直結されていますのでどちらからでも入力できます。LTC入力レベルは−20dBu〜+15dBuで、信号品質にもよりますが、1倍から20倍速まで読みとり可能です。フレームレートは24、25、29.97、30に対応します。

◆設置

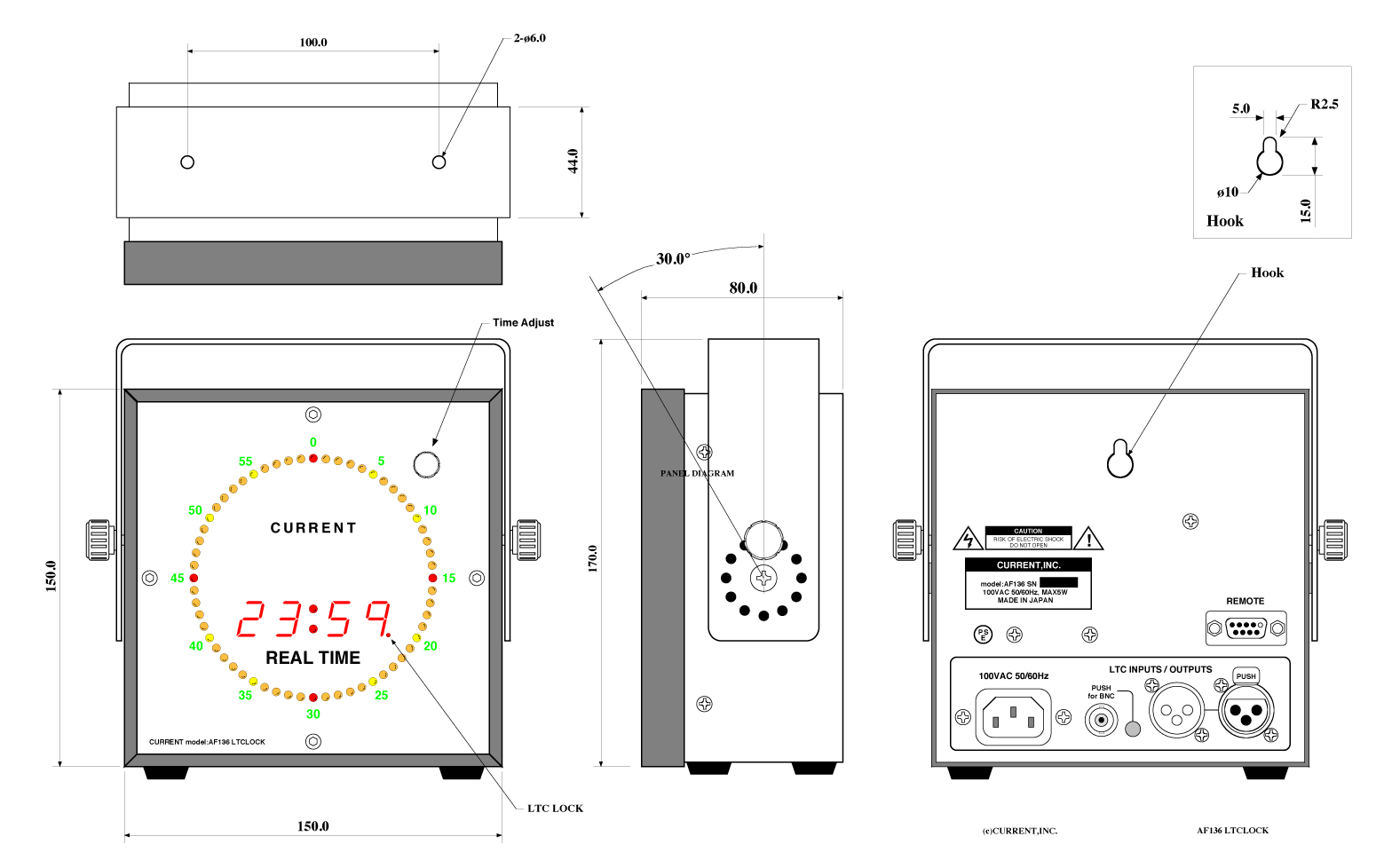

 据置または付属の金具で天井、壁面に固定することができます。壁面にはフック(木ねじ等)に直接引っかけて固定することもできます。天井に固定する場合(上図の位置)には下向に30度の連続可変が可能で、その他の位置では30度ステップで変更できます。金具を3時方向にすれば1Uラックマウントパネルにも固定できます。

◆調整
 自走モードでフロントパネル右上の時刻設定用ノブを押すと設定モードに入り、ノブを回して時分秒を順番に設定できます。また、リモート接続したエンコーダーでも設定可能です。

◆リアルタイムクロックモデル
 LTCが入力されていないときに内蔵のRTCに切りかわるAF136−1は1週間程度のバッテリーバックアップが可能です。

◆その他
 オプションでロゴ入れも可能で、印刷された文字がバックライトで美しく照らされます。また、ご注文時の指定で12時間表示にも変更可能です。

■ 仕 様
●入力:XLR3−F、BNC
●スルー出力:XLR3−M
●SMPTEレート:24、25、29.97、30Hz
●読みとりレート:x1〜x20(信号品質によります)
●入力レベル:−20dBu〜+15dBu
●リモートコネクタ:Dsub9−F(#4−40)
●電源:100VAC 50/60Hz MAX10W
●寸法:150Wx150Hx80D ●重量:1kg

 AF136 "Remote" DSUB9-F
01            06
02 ENC-A      07 ENC-B
03 ENC-SW     08
04 +5V        09
05 GND

• Order Information

御注文型番 備考 価格(+TAX)
AF136 LTC同期・自走時計、150角 ¥398,000
AF136-1 リアルタイムクロック内蔵 ¥480,000
AF136-M 19インチマウントパネル ¥64,000
