CSP314

2:1 AUDIO SWITCHER ANALOG, XLR

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●２：１スイッチャー
●ＸＬＲまたはＢＮＣ
●リモート制御
●アナログ、デジタル
●コンパクト

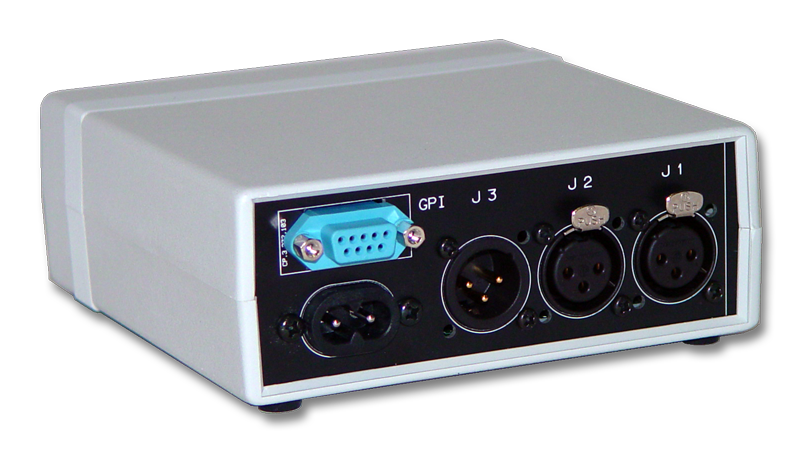

　ＣＳＰ３１４はコンパクトな２：１のオーディオスイッチャーです。アナログまたはデジタルオーディオでの切り換えが可能です。切換素子にはリレーを使用しており、信頼性の高いスイッチングが可能です。また、電源ＯＦＦでもプライマリー側はバイパスされます。

◆入出力
　選択されていない側の入力は内部抵抗でターミネーションされます。アナログオーディオの場合には６００Ωでターミネートされ、デジタルの場合には１１０Ω（ＸＬＲ）または７５Ω（ＢＮＣ）でターミネートされます。２：１の切り換えが基本ですが、逆方向の１：２での使用も可能です。

◆リモート
　ＤＳＵＢ９ピンのＧＰＩポートでリモート制御で切り換えます。コマンドはスイッチ、オープンコレクタまたはリレー接点を接続できます。また、タリー出力には抵抗を内蔵しておりＬＥＤを直結できます。rev2以降ではコマンド入力のフォトカプラの電源を外部から供給できますのでタリーでの切り換えも可能です。

◆フロントパネル
　切換スイッチを実装したモデルもあります。

◆その他
　標準以外の仕様に関してもお問い合わせください。

■ 仕　様
•INPUT CONNECTOR: XLR3-F, BNC
•OUTPUTS CONNECTOR: XLR3-M, BNC
•GPI: Dsub9-F #4-40
•MAINS: 100VAC 50/60Hz, MAX 3W

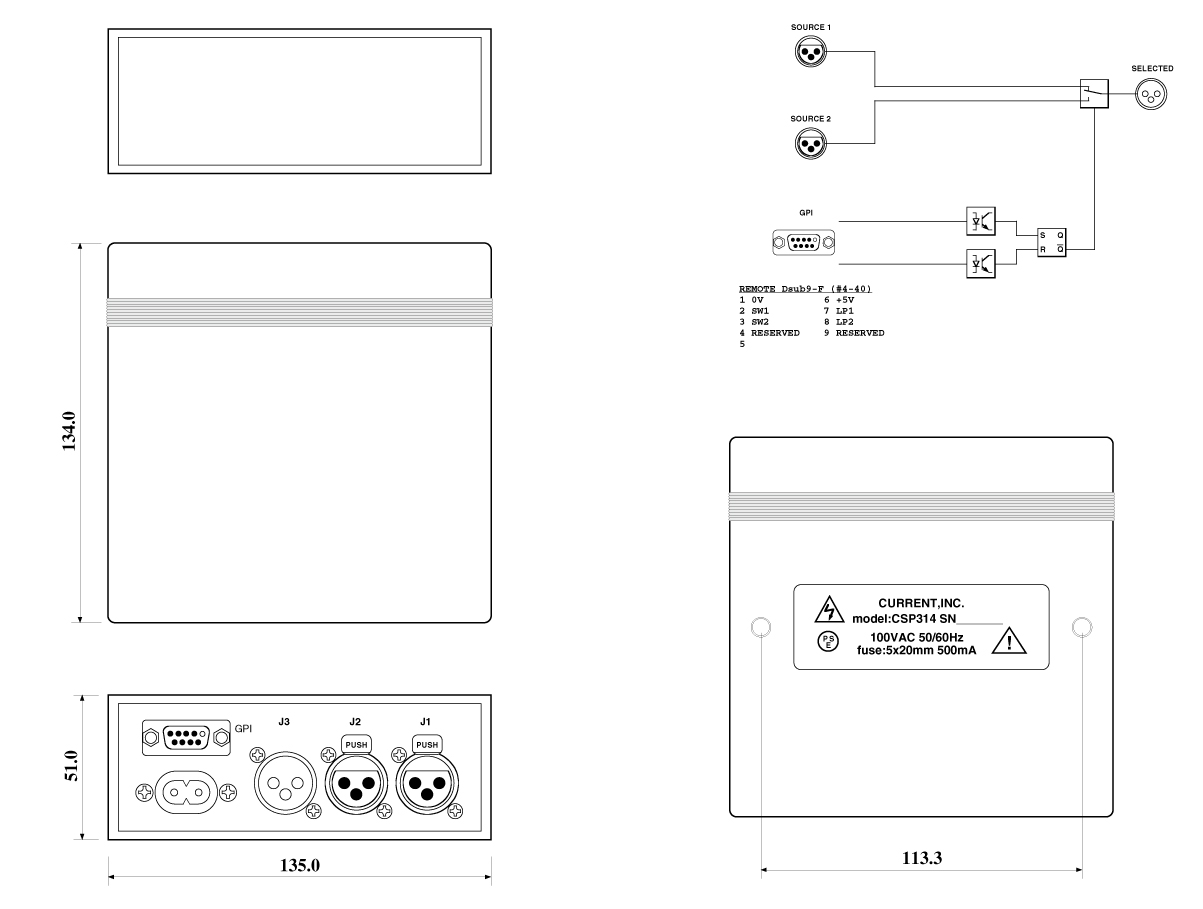

•DIMENSIONS: 135Wx51Hx134D 400g

  REMOTE DSUB9-F (rev2)
 01 0V (sw com)     06 +5V
 02 SW1             07 LP1
 03 SW2             08 LP2
 04 SW1+          09 SW2+
 05 ALT

      REMOTE DSUB9-F
 01 0V (sw com)     06 +5V
 02 SW1             07 LP1
 03 SW2             08 LP2
 04 ALT              09 ALT
 05

rev1の資料
