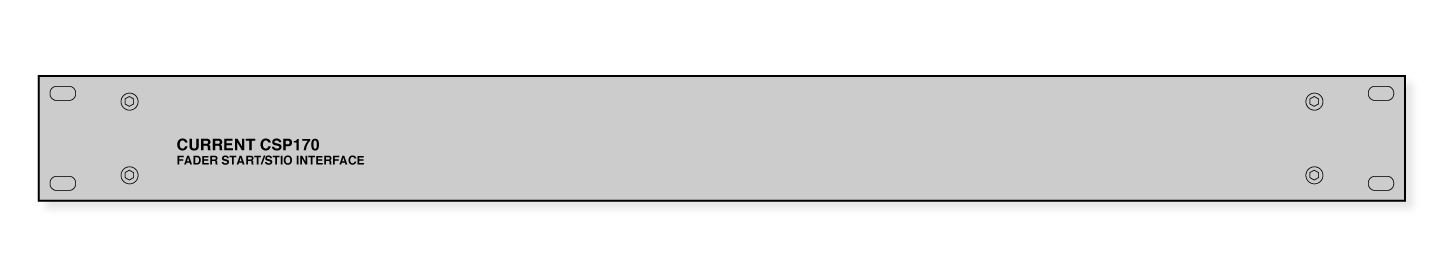

CSP170

FADER START STOP I/F

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●１４台のフェーダースタート・ストップ
●１９インチ１Ｕサイズ
●リレーコンタクト出力

　ＣＳＰ１７０は最大で１４台のフェーダースタート・ストップが可能なインターフェースです。コンソールなどのフェーダー接点のＯＮ・ＯＦＦによってスタート・ストップコマンドを出力します。出力はリレーコンタクトのため、様々な機器と容易にインターフェースが可能です。

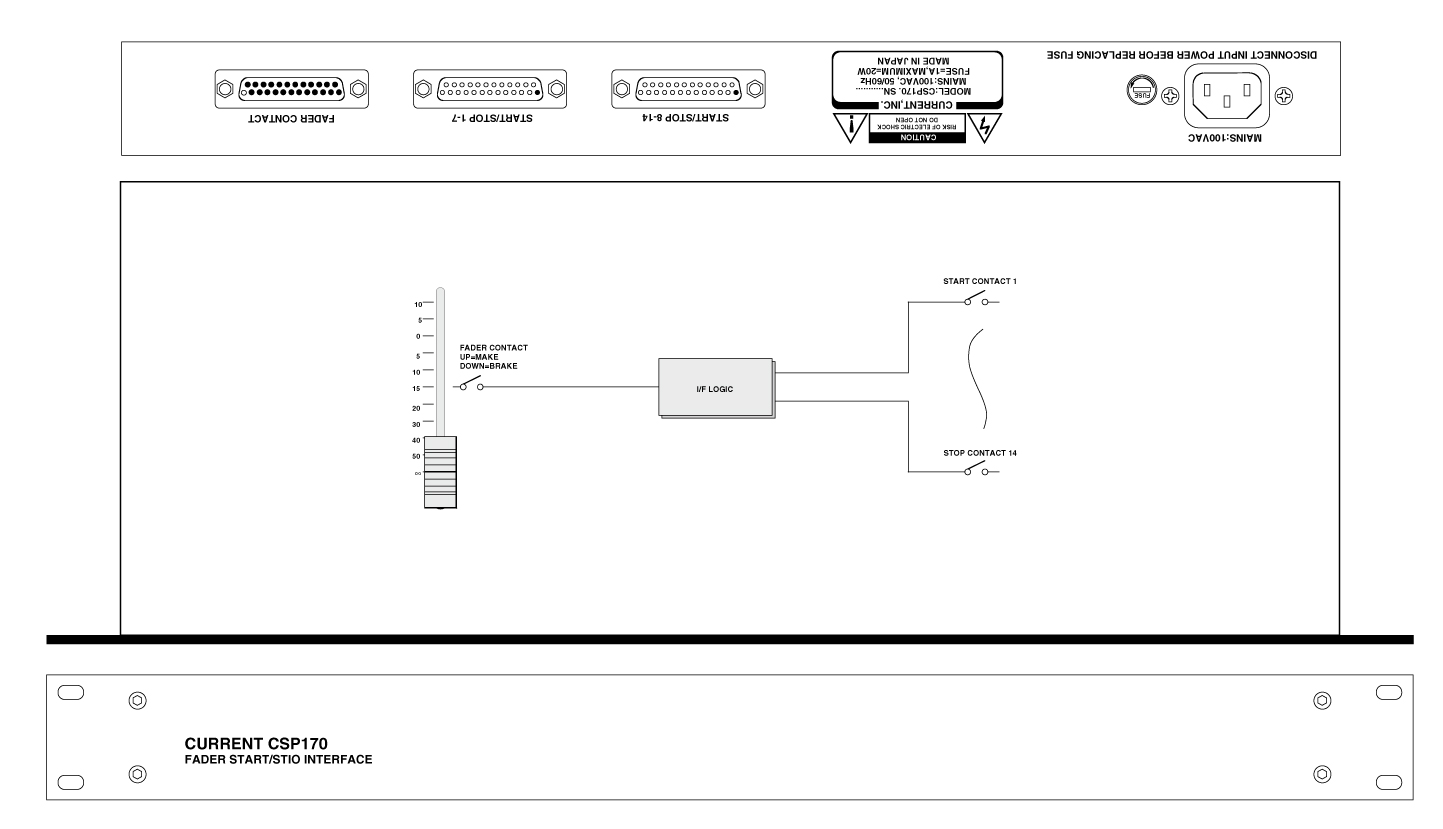

◆インターフェース
　ＣＳＰ１７０のコマンド入力はフェーダーを上げたときに接点がメイクし、下げたときにブレイクするタイプに適合しています。極性の変更はオプションで対応しますのでお問い合わせ下さい。

◆その他
　その他の仕様でのインターフェース及び、接続ケーブルの製作に関してもお問い合わせ下さい。

■ 仕　様
•MAXIMUM INPUTS: 14
•INPUTS SIGNAL: MAKE CONTACT, MAX
•MAXIMUM INPUTS RANGE: DC24V, 100mA
•INPUTS CONNECTORS: Dsub25-F (#4-40UNC)
•MAXIMUM OUTPUTS: 14
•MAXIMUM OUTPUTS RANGE: DC24V, 100mA
•OUTPUTS ONE-SHOT TIME: 500ms
•OUTPUTS CONNECTORS: Dsub25-M (#4-0UNC)
•MAINS: 100VAC 50/60Hz, MAX=15W
•DIMENSIONS: 482Wx44Hx303D 4Kg

   CSP170 "Fader Contact" (D25-F #4-40)
 1 FADER CONTACT 1          14 FADER CONTACT COMMON 1
 2 FADER CONTACT 2          15 FADER CONTACT COMMON 2
 3 FADER CONTACT 3          16 FADER CONTACT COMMON 3
 4 FADER CONTACT 4          17 FADER CONTACT COMMON 4
 5 FADER CONTACT 5          18 FADER CONTACT COMMON 5
 6 FADER CONTACT 6          19 FADER CONTACT COMMON 6
 7 FADER CONTACT 7          20 FADER CONTACT COMMON 7
 8 FADER CONTACT 8          21 FADER CONTACT COMMON 8
 9 FADER CONTACT 9          22 FADER CONTACT COMMON 9
10 FADER CONTACT 10         23 FADER CONTACT COMMON 10
11                          24
12                          25
13

   CSP170 "Start/Stop" (D25-M #4-40)
 1 START CONTACT 1          14 STOP CONTACT 1
 2 CONTACT COMMON 1         15 START CONTACT 2
 3 STOP CONTACT 2           16 CONTACT COMMON 2
 4 START CONTACT 3          17 STOP CONTACT 3
 5 CONTACT COMMON 3         18 START CONTACT 4
 6 STOP CONTACT 4           19 CONTACT COMMON 4
 7 START CONTACT 5          20 STOP CONTACT 5
 8 CONTACT COMMON 5         21 START CONTACT 6
 9 STOP CONTACT 6           22 CONTACT COMMON 6
10 START CONTACT 7          23 STOP CONTACT 7
11 CONTACT COMMON 7         24
12                          25
13
