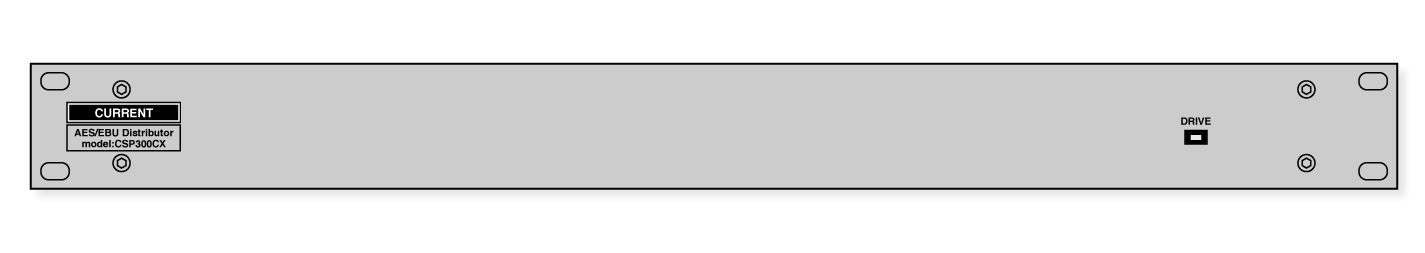

CSP300CX

DIGITAL AUDIO DISTRIBUTOR (XLR)

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●AES/EBUデジタルオーディオを12分配
●192k対応
●ワールドワイド電源対応
●19インチ1U

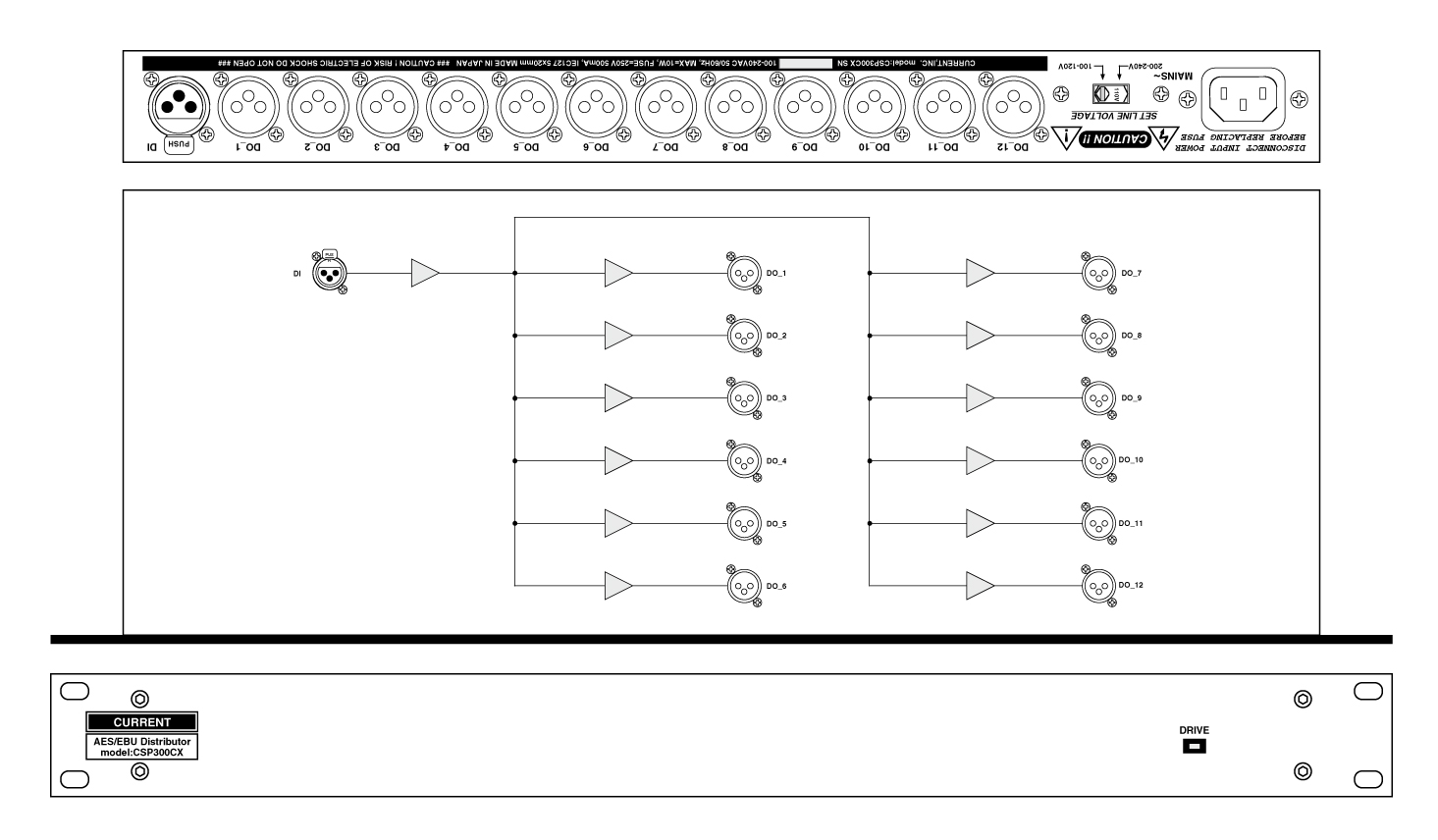

 CSP300CXは1入力、12出力のAES/EBUデジタルオーディオ分配器です。AES/EBUはXLRコネクタを使用していますが伝送インピーダンスが規定されているため、通常のオーディオと違って単純にパラ接続をすると正しく動作しません。コピーや系統を分けたい場合には必ずディストリビューターを使用する必要があります。

◆入出力コネクタ
 CSP300CXの入出力コネクタは全て110Ωバランス仕様のXLRタイプです。

◆接続に関して
 アンバランスのコアキシャルラインで使用する場合には、入力の3番ピンを1番ピンと接続し、出力は2番ピンと1番ピンに接続し、3番ピンはオープンにしてください。この場合、入力インピーダンスは110Ω、出力は56Ωになりますのでご注意下さい。また、SPDF機器の入力へ接続する場合にはアッテネータを入れる必要があります。

◆その他
 モニター機能付きのCSP300B、ワードクロック分配のCSP302Aも併せてご検討下さい。CSP302AはAES3−idの分配も可能です。

■ 仕 様
•INPUT: 1
•INPUT IMPEDANCE: 110Ω AES/EBU, XLR3-F
•OUTPUTS: 12
•OUTPUTS IMPEDANCE: 110Ω. XLR3-M
•SIGNAL FORMAT: AES/EBU
•RESOLUTION: 16bit-24bit
•SAMPLING RATE: 32KHz ~192kHz
•MAINS: 100-240VAC 50/60Hz MAX 10W
•DIMENSIONS: 482Wx44Hx303D,4kg

• Order Information

御注文型番 備考 価格(+TAX)
CSP300CX デジタルオーディオ12分配器、19”1U ¥248,000
CSP300B デジタルオーディオ8分配器、19”1U ¥248,000
