MP466

24ch MONITOR UNIT

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●２４ｃｈのソース入力
●セレクトアウト
●大型スピーカー及びヘッドフォンでモニター
●最高級のＶＵメーター
●ソースセレクトはリモート可
●１９インチ２Ｕサイズ

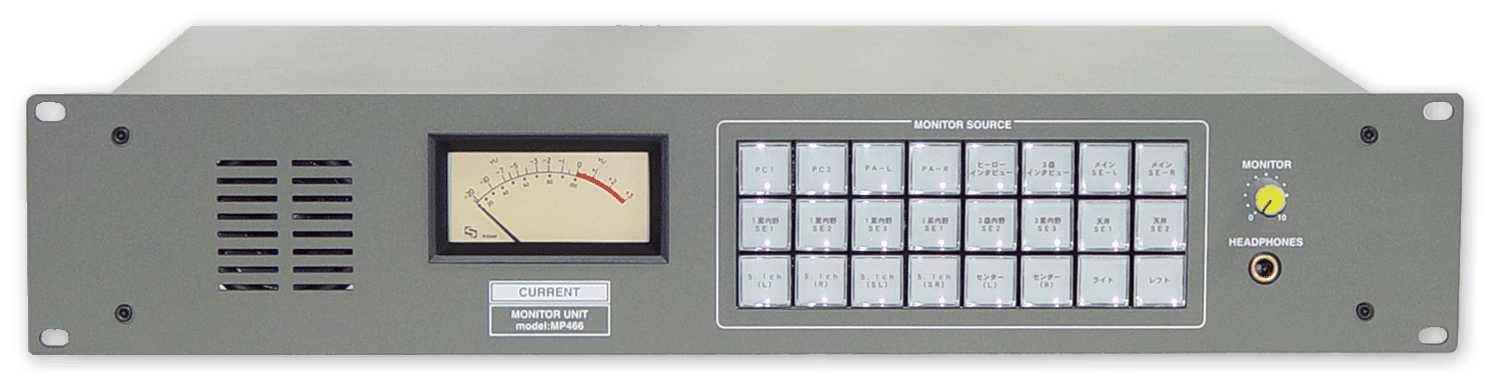

　ＭＰ４６６は１９インチ２Ｕサイズで、スピーカーとヘッドフォンモニターを備えたモニターユニットです。２４ｃｈのソースを選択してモニターでき、セレクトアウトもありますのでラインセレクタ、ソース音源の確認、ラインの監視等に最適です。

◆入出力
　標準の基準レベルは＋４ｄＢｕですが異なる基準レベルへの対応も可能です。（注文時）また、内部の出力レベル調整トリムで+4dBu入力を0dBu出力に設定することもできます。（出荷時にはユニティゲイン）

◆モニター
　モニタースピーカーはヘッドフォンを差した場合にはスピーカーはカットされます。モニタースピーカに７０角サイズを使用したことで十分な音量とハイファイサウンドを提供します。

◆メーター
　ＶＵメーターはソースセレクターで選択した信号を表示します。メーターユニットにはハイエンドコンソールに使用されているsifam社製を使用していますので正確なレベル監視が可能です。また、基準レベルは内部トリムで０ｄＢｕ〜＋４ｄＢｕまで調整可能です。

◆モニターセレクタ
　選択スイッチの名称はボタンのシートを交換することで簡単に変更ができます。

■ 仕　様
•INPUTS: 24 BALANCED 24kΩ, REF=+4dBu max=+24dBu
•INPUT CONNECTOR: Dsub25-F(#4-40)
•OUTPUTS: BALANCED 50Ω, REF=+4dBu max=+24dBu
•OUTPUT CO#NNECTOR: Dsub9-M(#4-40)
•FREQUENCY RESPONSE: 20 to 20kHz ±0.1dB
•NOISE: <-90dBu
•HEADPHONES: imp >50Ω, 6.3ø STEREO Phone
•SPEAKER: 5W (PEAK=10W)
•MONITOR THD: <1% @REF
•METER: AL29WF, REF=+4dBu to 0dBu Internal Adjust
•SOURCE REMOTE: 57-40500
•MAINS: 100VAC 50/60Hz, 20W
•DIMENSIONS: 482Wx88Hx303D, 5kg

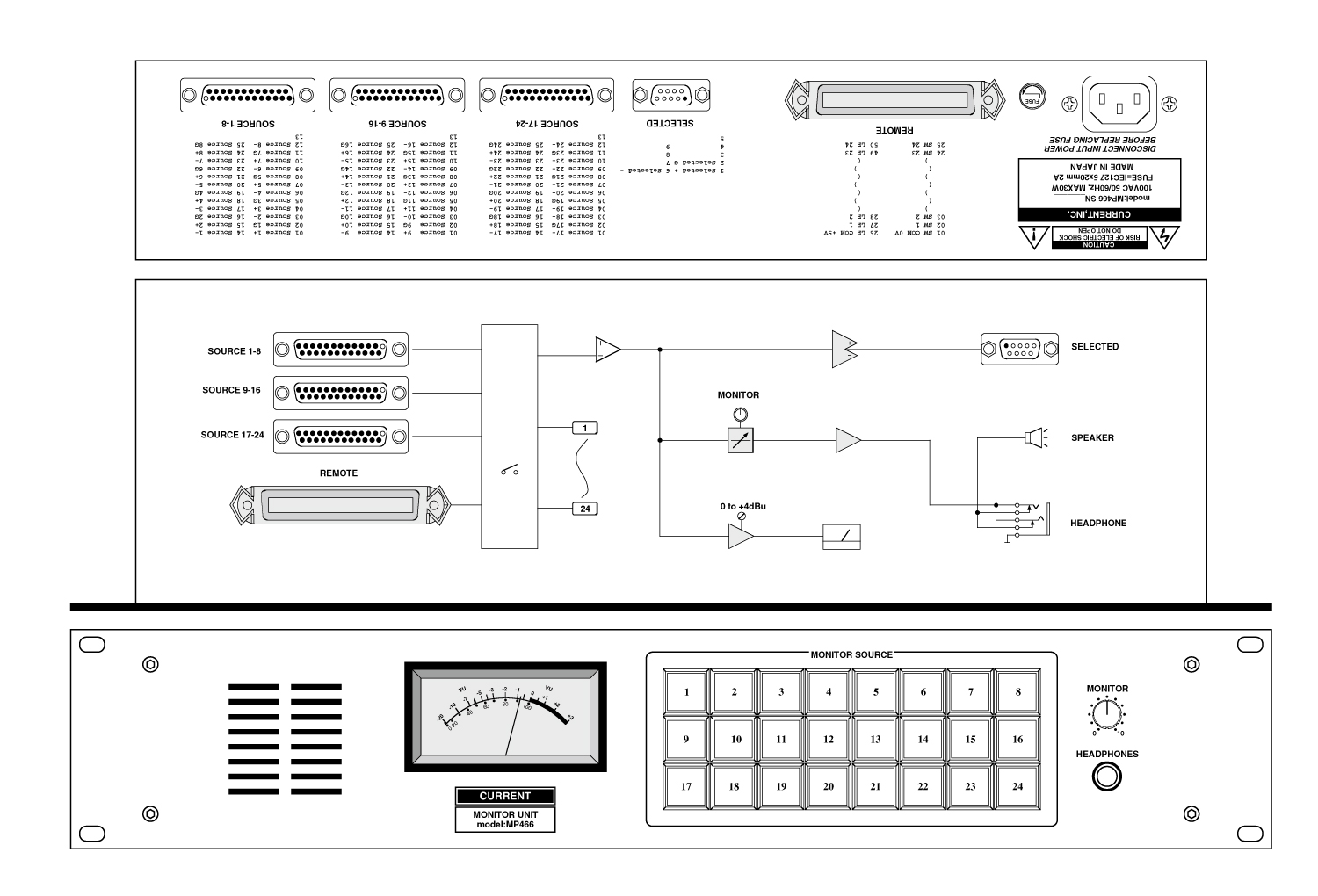

   “SOURCE IN” DSUB25-F(#4-40)
01 1 +         14 1 -
02 1 GND       15 2 +
03 2 –         16 2 GND
04 3 +         17 3 -
05 3 GND       18 4 +
06 4 –         19 4 GND
07 5 +         20 5 -
08 5 GND       21 6 +
09 6 –         22 6 GND
10 7 +         23 7 -
11 7 GND       24 8 +
12 8 –         25 8 GND
13

   "SELECTED" DSUB9-M(#4-40)
01 out +       06 out -
02 out GND     07
03             08
04             09
05

   MP466 "REMOTE" 57-40500
 1 SWITCHES COMMON                 26 LAMPS COMMON
 2 MONITOR SELET SWITCH 1          27 MONITOR SELET LAMP 1
 3 MONITOR SELET SWITCH 2          28 MONITOR SELET LAMP 2
 4 MONITOR SELET SWITCH 3          29 MONITOR SELET LAMP 3
 5 MONITOR SELET SWITCH 4          30 MONITOR SELET LAMP 4
 6 MONITOR SELET SWITCH 5          31 MONITOR SELET LAMP 5
 7 MONITOR SELET SWITCH 6          32 MONITOR SELET LAMP 6
 8 MONITOR SELET SWITCH 7          33 MONITOR SELET LAMP 7
 9 MONITOR SELET SWITCH 8          34 MONITOR SELET LAMP 8
10 MONITOR SELET SWITCH 9          35 MONITOR SELET LAMP 9
11 MONITOR SELET SWITCH 10         36 MONITOR SELET LAMP 10
12 MONITOR SELET SWITCH 11         37 MONITOR SELET LAMP 11
13 MONITOR SELET SWITCH 12         38 MONITOR SELET LAMP 12
14 MONITOR SELET SWITCH 13         39 MONITOR SELET LAMP 13
15 MONITOR SELET SWITCH 14         40 MONITOR SELET LAMP 14
16 MONITOR SELET SWITCH 15         41 MONITOR SELET LAMP 15
17 MONITOR SELET SWITCH 16         42 MONITOR SELET LAMP 16
18 MONITOR SELET SWITCH 17         43 MONITOR SELET LAMP 17
19 MONITOR SELET SWITCH 18         44 MONITOR SELET LAMP 18
20 MONITOR SELET SWITCH 19         45 MONITOR SELET LAMP 19
21 MONITOR SELET SWITCH 20         46 MONITOR SELET LAMP 20
22 MONITOR SELET SWITCH 21         47 MONITOR SELET LAMP 21
23 MONITOR SELET SWITCH 22         48 MONITOR SELET LAMP 22
24 MONITOR SELET SWITCH 23         49 MONITOR SELET LAMP 23
25 MONITOR SELET SWITCH 24         50 MONITOR SELET LAMP 24
