PMS420

MATRIX AMP 6×14

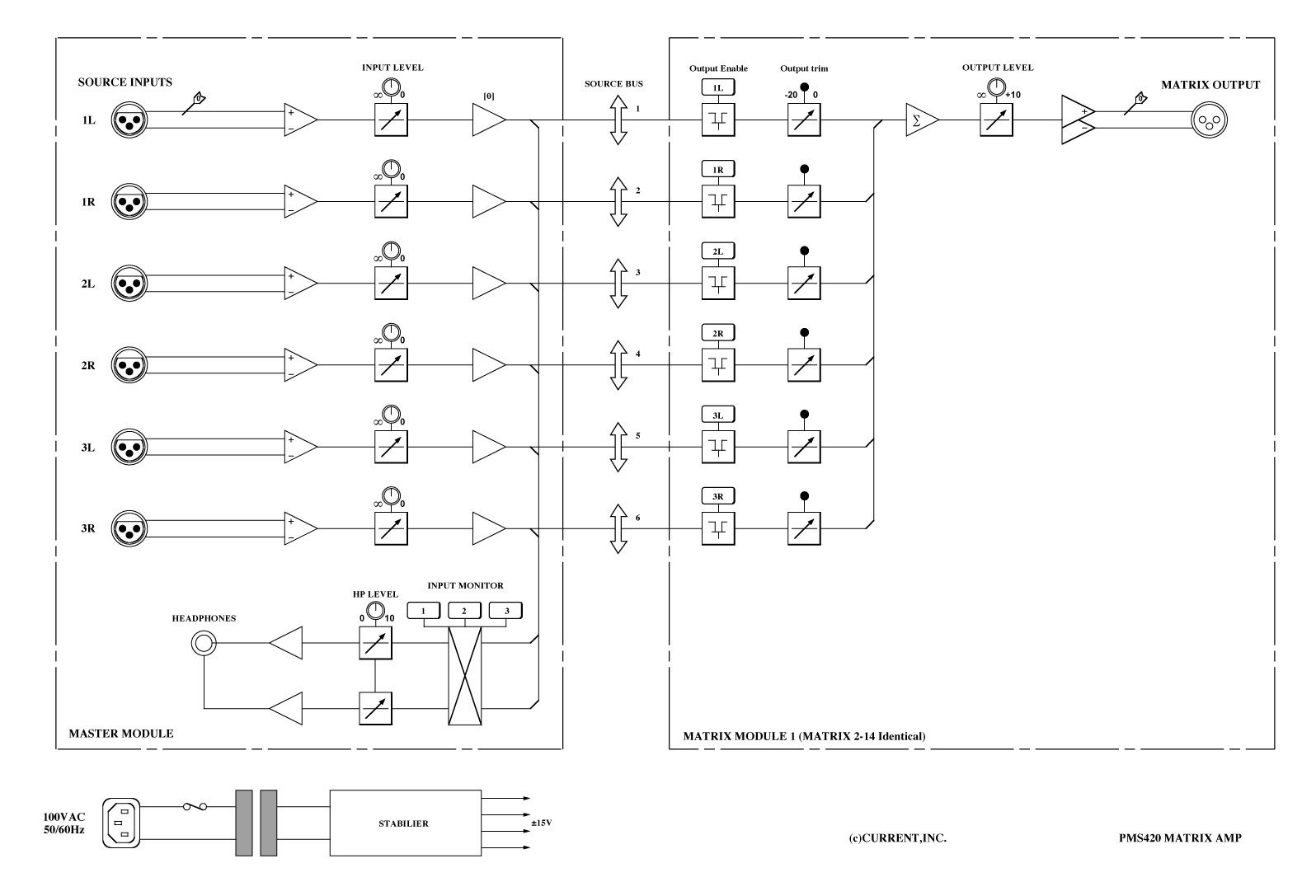

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●６ｘ１４のオーディオマトリックス
●ステレオ３系統のマトリックスソ−ス
●最大でステレオ１４マトリックス
●全マトリックスに出力トリム付
●ヘッドフォンソースモニター
●視認性の高いデザイン
●１９インチ３Ｕ

　ＰＭＳ４２０は入力がステレオ３系統、出力がモノ１４系統または、ステレオ１４系統（オプション）のマトリックスアンプです。視認性の高いパネルデザインにより、セッティングと状態の確認を素早く行なうことができます。一般のオーディオの分配、インカムの分配等の様々な用途での応用が可能です。

◆ＭＡＳＴＥＲ
　マスターモジュールでは、ステレオ３系統のマトリックスソースのレベル調整及び、ヘッドフォンでの各ソースのモニターが可能です。ソースレベルはＬ／Ｒ独立してコントロールでき、つまみを右に回しきった位置が基準レベルです。また、注文時のオプションで最大レベルを＋１０ｄＢに変更することもできます。

◆ＭＡＴＲＩＸ
　マトリックスモジュールでは、ステレオ３系統ソースのLとRを独立してアサインすることができ、個別トリムで−２０ｄＢ〜０ｄＢの範囲でレベル調整ができます。アサインされた信号はミックスして出力されます。出力レベルつまみで＋１０ｄＢまで出力レベルを上げることができます。

◆その他
　異なる仕様のマトリックスアンプも製作いたしますのでお問い合わせ下さい。

■ 仕　様
•SOURCE INPUTS: 6-IN(1L,1R,2L,2R,3L,3R)
•INPUTS IMPEDANCE: BALANCED, 22kΩ
•INPUTS LEVEL: REF=0dBu, MAX=+24dBu
•INPUTS CONNECTOR: XLR3-F
•MATRIX OUTPUTS: max=14
•OUTPUTS IMPEDANCE: BALANCED 50Ω
•OUTPUTS LEVEL: REF=0dBu, MAX=+24dBu
•OUTPUTS CONNECTOR: XLR3-M
•FREQUENCY RESPONSE: 20Hz~20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•HP MONITOR: >50Ω MAX=500mW
•MAINS: 100VAC 50/60Hz, 45W MAX
•DIMENSIONS: 483Wx132.5Hx350D, 8kg
