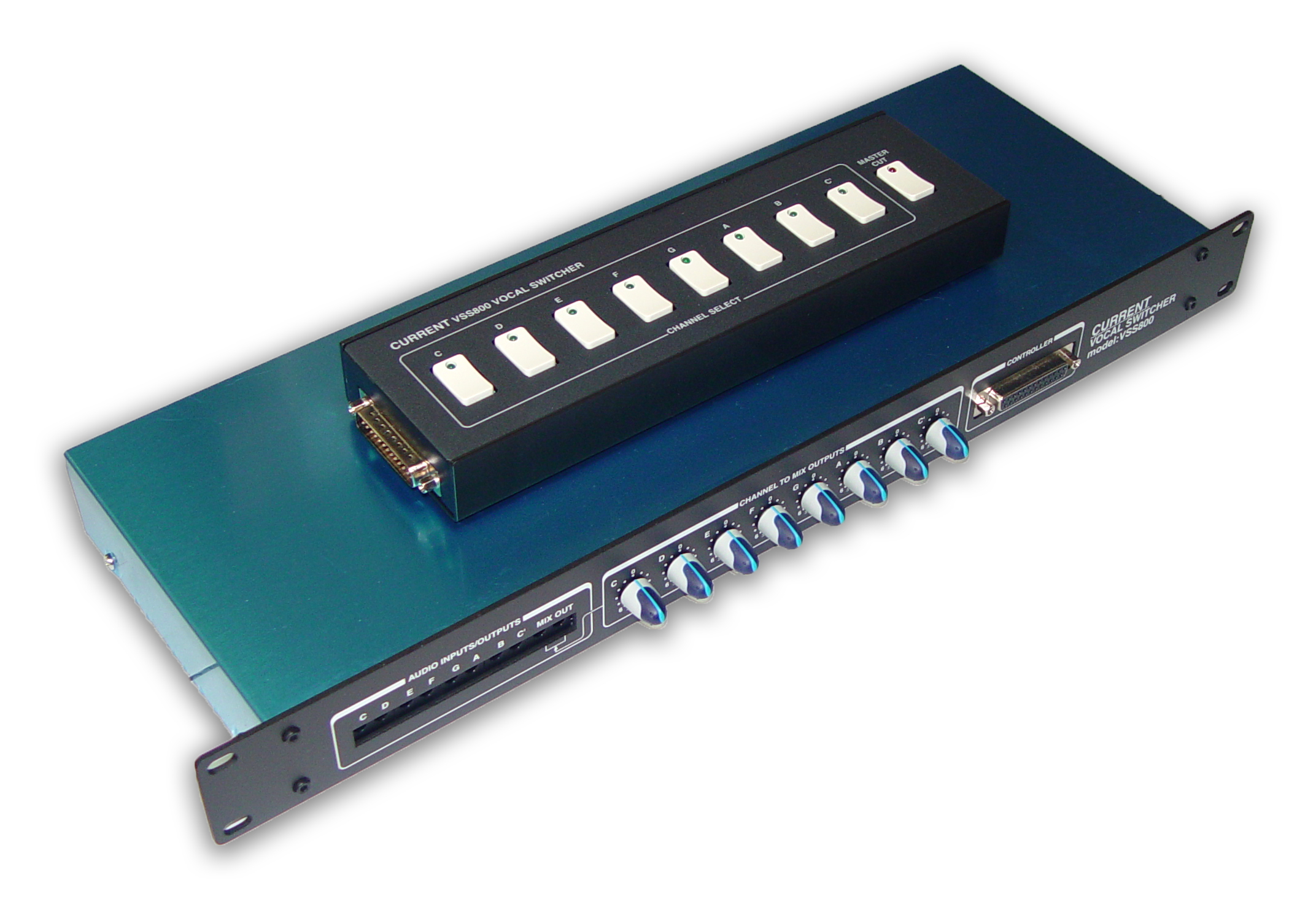

VSS800

VOCAL SWITCHER

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●８イン、ミックスアウト
●パッチベイにもマウント出来る１Ｕサイズ
●フロントパネルにバンタムジャックＩ／Ｏ
●各チャンネルに±６ｄＢのトリム付
●リモートコントローラーによる抜群の操作性
●ワールドワイド対応電源

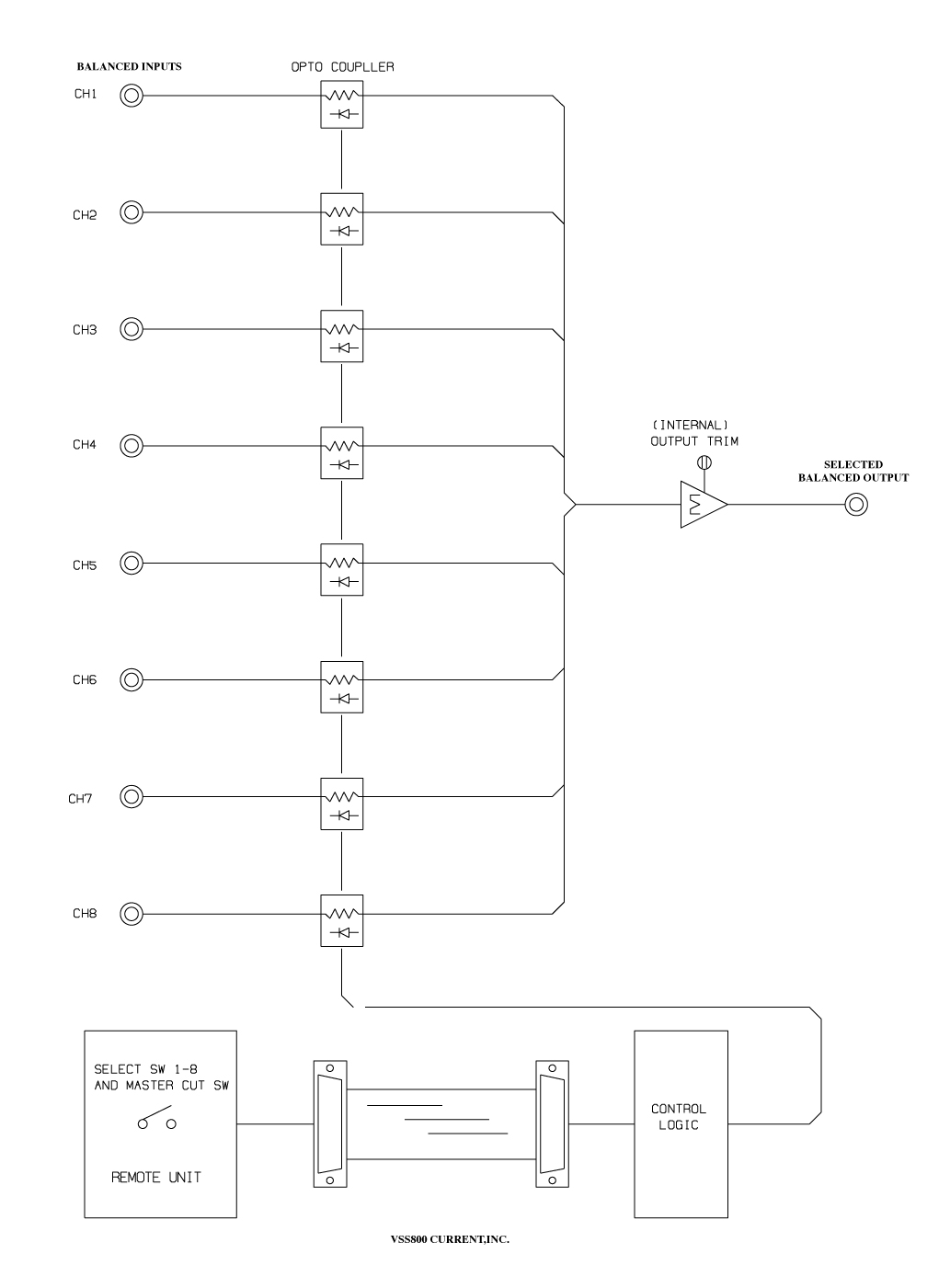

　ＶＳＳ８００は音色の変化を嫌うボーカルのスイッチング用として開発された８入力でミックスアウト出力のオーディオセレクターです。オーディオのスイッチングにおいてＶＣＡ等を使用したアクティブ回路では音色変化が避けられませんが、ＶＳＳ８００では音質劣化の非常に少ないＣＤＳを使用してこの問題を解決しました。

◆フロントアクセス
　オーディオのＩ／Ｏとしてフロントパネルにはコンソールの標準であるバンタムジャックを備えており、パッチベイにマウントすればそのままパッチして使用できます。また、リモートコントローラーもフロントパネルへ接続できるので配線工事の必要もありません。

◆ミックスアウト
　入力した信号は、セレクトしたものがミックスボリュームを経由して出力されます。このとき、センタークリック付のトリムで、各チャンネルごとに±６ｄＢのレベル可変ができます。また、出力はパラで２系統用意されています。

◆コントローラー
　ＶＳＳ８００のコントローラーは、８つのセレクトボタンとマスターカットボタンで構成されています。スイッチングはモードセレクトをすることなく、２つのモードで行えます。ひとつは、単独でボタンを押せばそのチャンネルが選ばれ、もうひとつのモードでは任意のボタンを押しながら他のボタンを押すと、複数のチャンネルを選ぶことができます。この機能によりある時点からボーカルをダブルにする等の使用法が考えられます。また、同時に複数のボタンを押すだけでも複数選択が可能です。

◆その他
　ＡＣ電源は１００〜２４０Ｖ（切換式）に対応しているので全世界で使用でき、海外レコーディングでもアダプターを必要としません。ＶＳＳ８００には関連製品として、クロスフェード、オートメーション対応のＶＳＳ８８８１、アンバラン入出力タイプのＶＳＳ８０、ステレオタイプのＣＳＰ３８０もあります。

■ 仕　様
•INPUTS: 8CHANNEL,BALANCED, 20kΩ
•INPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•INPUTS CONNECTOR: BANTAM JACK
•MIX OUTPUT: BALANCED 50Ω
•MIX OUTPUT REFERENCE LEVEL: +4dBu, MAX +24dBu
•MIX OUTPUT CONNECTOR: BANTAM JACK x2 (parallel)
•CONTROL: CHANNEL to MIX LEVEL ±6dB
•CROSSFADE TIME: Aprox.30mS
•INSERTION LOSS LEVEL: <1dB
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE:< -90dB
•MAINS: 100~240VAC 50/60Hz 10W(MAX)
•MAIN UNIT DIMENSIONS: 482Wx44Hx153D 4kg
•REMOTE UNIT DIMENSIONS: 256Wx30Hx77D 1kg

 CONTROLLER Dsub25-M(#4-40)
01 SW COM 0V  14 LP COM +5V
02 SWITCH C   15 LAMP C
03 SWITCH D   16 LAMP D
04 SWITCH E   17 LAMP E
05 SWITCH F   18 LAMP F
06 SWITCH G   19 LAMP G
07 SWITCH A   20 LAMP A
08 SWITCH B   21 LAMP B
09 SWITCH C’  22 LAMP C’
10 MCUT SW    23 MCUT LAMP
11            24
12            25
13
