AF139A

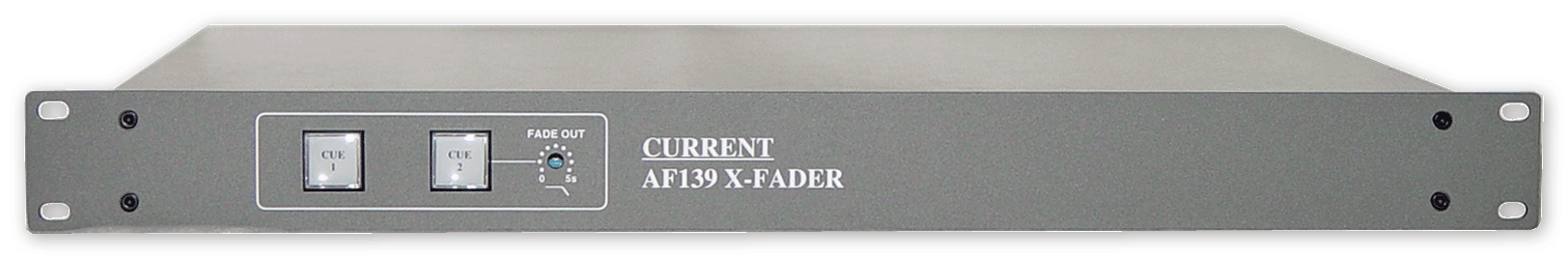

XFADER UNIT

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●ステレオクロスフェーダー
●リモートコントロール
●本体でも操作可
●フェードタイム可変
●放送中の自動CM挿入に最適
●非常放送システムとしても応用可
●ワンマンナレーションシステムとしても応用可
●19インチ1U

 AF139Aは2系統のプログラムソースをタリー信号によって切り換え可能なクロスフェードユニットです。サブプログラムからメインプログラムへの切り換え時にはフェードアウトしながら切り換わります。自動CM挿入、非常放送システム、ナレーションシステムなどに応用できます。

◆動作
 初期状態ではPGM1が出力されています。このときCUE1信号が入力されるとPGM2へ切り換わります。この状態でCUE2信号が入力されるとPGM1へ切り替わりPGM2はフェードアウトします。フェードアウトタイムはフロントパネルのトリムで約100mSから5Sまで設定できます。

◆コントロール
 AF139Aの切換信号のCUE1、2はリレー接点やオープンコレクターを接続して下さい。コマンドは100mS以上のワンショットパルスを入力する必要があります。外部にマニュアルスイッチを接続する場合にはモーメンタリースイッチを接続して下さい。また、コントロールコネクタにはタリー用の+5Vも出力されています。

◆クロスフェーダー型
 PGM1と2が切り換える度に逆フェードするクロスフェーダー仕様はAF139A−1をご指定下さい。

◆その他
 AF139Aの関連機器として、VCAインターフェースを持つコンソール用の10chオートフェーダーI/FのAF127、ワンマンDJ用のAF137、ステレオ4系統タリー制御のオートフェーダーのPMS410も併せてご検討下さい。

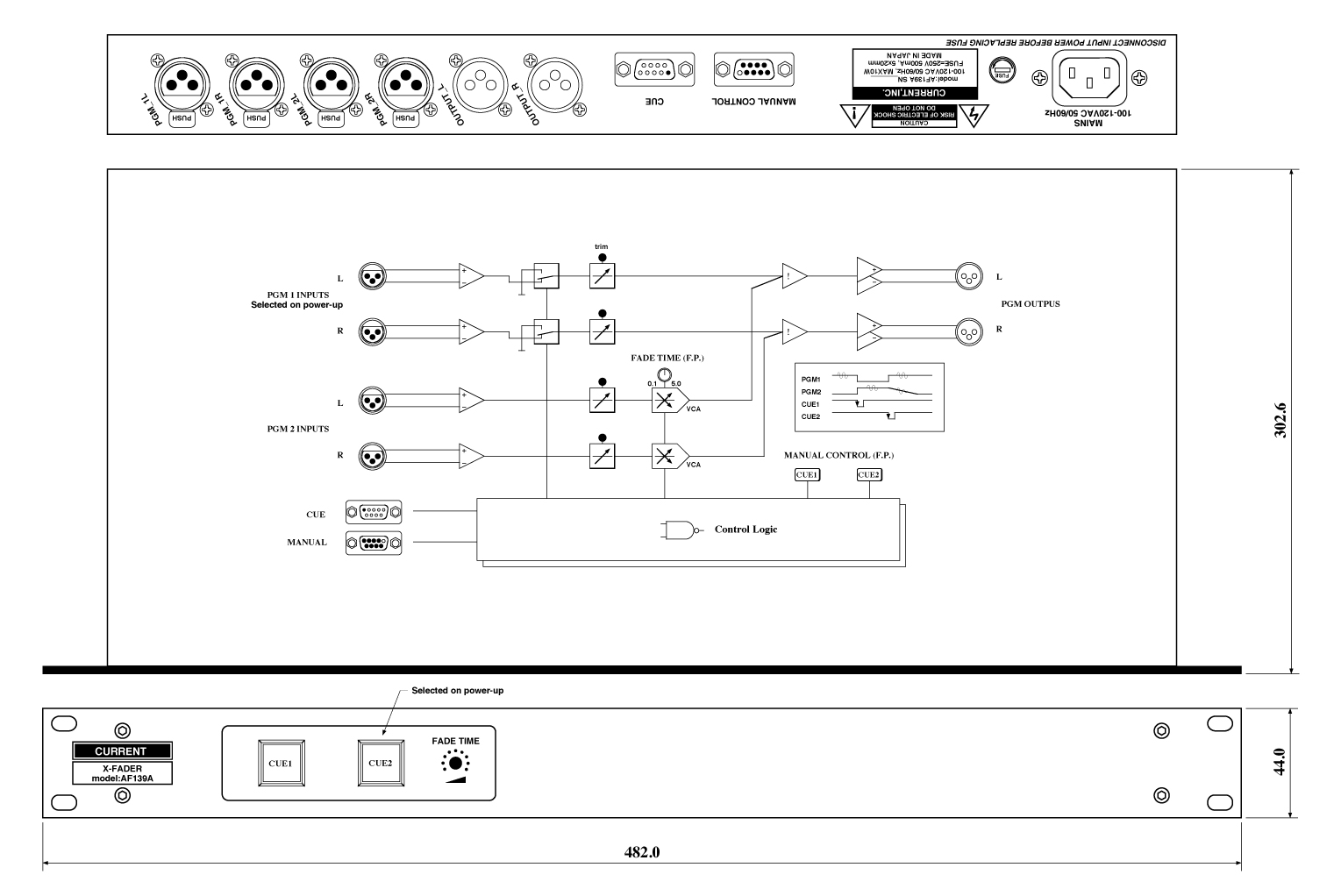

■ 仕 様
•PROGRAM INPUT 1,2: STEREO BALANCED 22kΩ XLR3-F
•INPUT REFERENCE LEVEL: +4dBu, max=+24dBu
•PROGRAM OUTPUT: STEREO BALANCED 50Ω XLR3-M
•OUTPUT REFERENCE LEVEL: +4dBu, max=+24dBu
•CUE CONTROL: Dsub-9M (#4-40)
•MANUAL CONTROL: Dsub-9F (#4-40)
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.03% at 1kHz REFERENCE LEVEL
•NOISE: < -85dBu
•MAINS: 100-120VAC 50/60Hz MAX=10W
•DIMENSIONS: 482Wx44Hx303D 4kg

   AF139 “CUE” D9-M(#4-40)
 1 Switches common 0V   6 Lamps common +5V
 2 CUE1 switch 0V       7 CUE1 lamp 0V
 3 CUE2 switch 0V       8 CUE2 lamp 0V
 4                      9
 5
   AF139 "MANUAL" D9-F(#4-40)
 1 Switches common 0V   6 Lamps common +5V
 2 CUE1 switch 0V       7 CUE1 lamp 0V
 3 CUE2 switch 0V       8 CUE2 lamp 0V
 4                      9
 5
  タリーは50mA以下で使用して下さい。

旧バージョンAF139の資料はこちら

• Order Information

御注文型番 備考 価格(+TAX)
AF139A クロスフェーダーシステム、19”1U ¥320,000
AF139A-1 クロスフェードタイプ ¥360,000
