AF205B

CUE LAMP RJ6 & D9 with PSU

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●CUEランプボックス
●各種タリー表示
●高輝度LED
●電源内蔵
●接点でもタリーでもOK
●コンパクト

 AF205Bは単体で使用可能な電源内蔵のCUEランプボックスです。カフボックス等のスイッチ接点やオープンコレクタ、タリー電圧などで駆動できます。コンパクトサイズですので見やすい位置に設置できます。

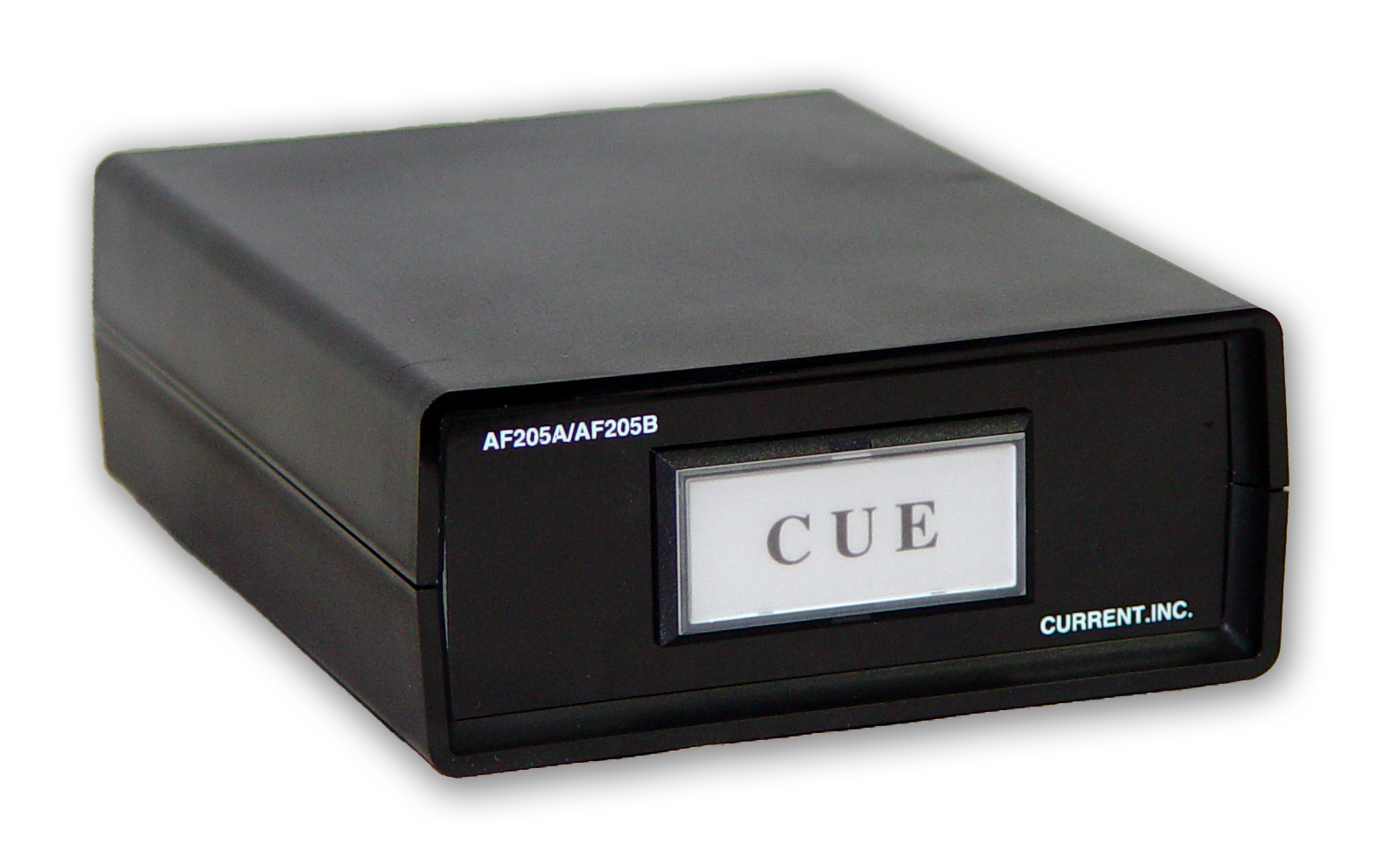

◆CUE
 CUEランプは視認性の高いスーパーレッドで発光します。また、名称の変更はフィルムを交換することで簡単に行えますので他の用途にも応用可能です。発光面のサイズは40x20(mm)です。

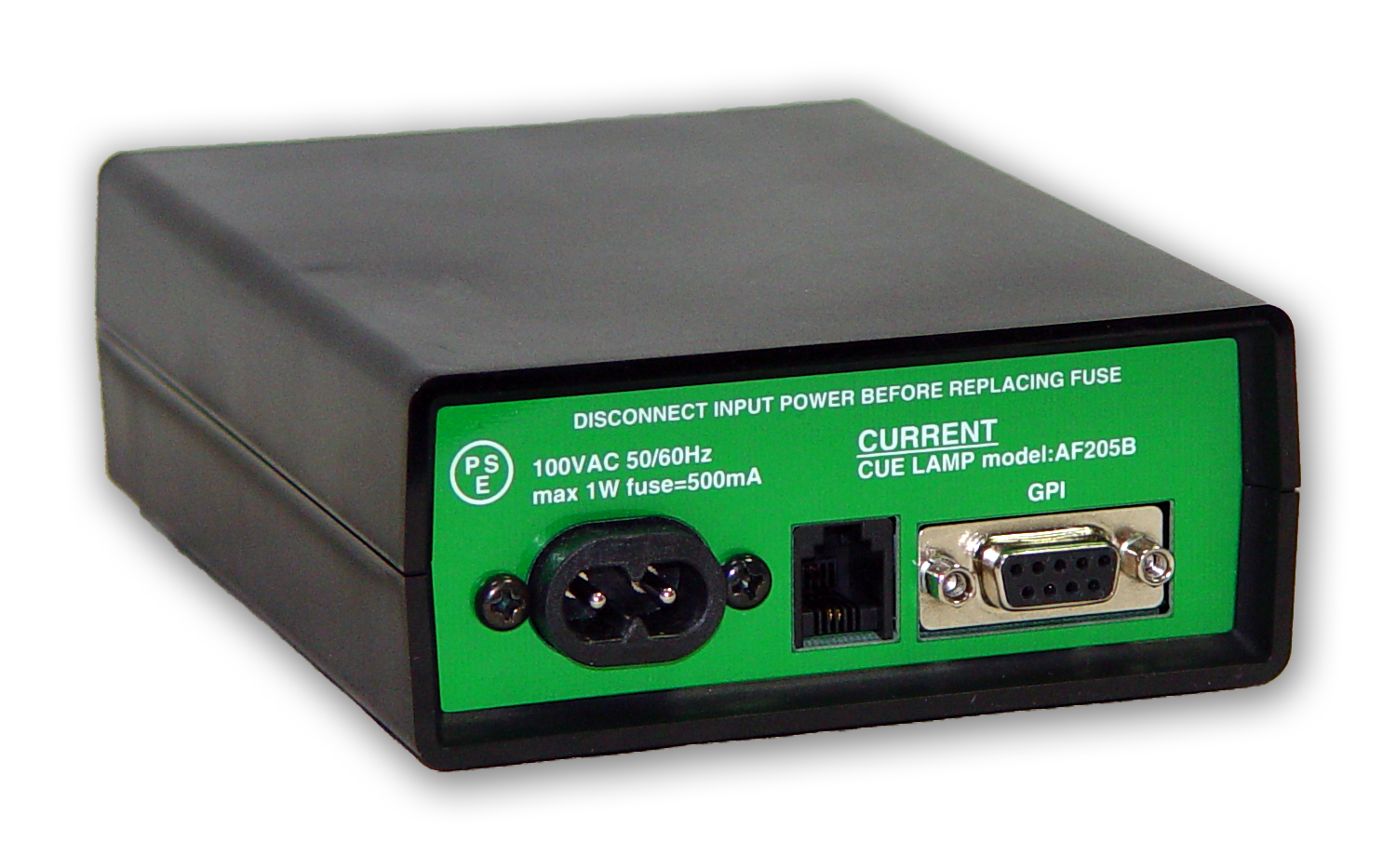

◆接続
 AC電源を使用しないでAF205Aと同じモジュラージャックを使用して接続することも出来ます。入力電圧は10〜24VDCに対応し、極性を問いませんのでケーブルはストレートでもクロスでも使用できます。なお、モジュラーケーブルには市販の製品を使用できます。
 AC電源で使用する場合にはDsub9ピンコネクタを使用することで、外部機器の接点、オープンコレクタ、タリー電圧を接続できます。
なお、接点またはオープンコレクタで接続する場合にはモジュラーとDsub9ピンは同時接続することが出来ます。

◆カスケード
 AF205BのDsub9ピンに制御信号を接続している場合には増設用のCUEランプとしてモジュラージャックにAF205AやAF206を接続して使用することも出来ます。

◆その他
 AF124などのカフボックスに直結可能なAF205A、上面表示のAF206も併せてご検討下さい。また、もっと大型のタイプ、複数の表示など、標準以外の仕様でも製作しますのでお問い合わせ下さい。

■ 仕 様
●CUEコネクタ:RJ11モジュラージャック
(接続ケーブルは2P〜6Pのストレートまたはクロス)
●GPIコネクタ:Dsub9−F(#4−40)
●CUE発光色:スーパーレッド()
●CUEタリー電圧:10〜24VDC、20mA、±の極性問わず。
●電源:100VAC 50/60Hz、0.5W
●外形寸法:110Wx46Hx140D 0.5kg

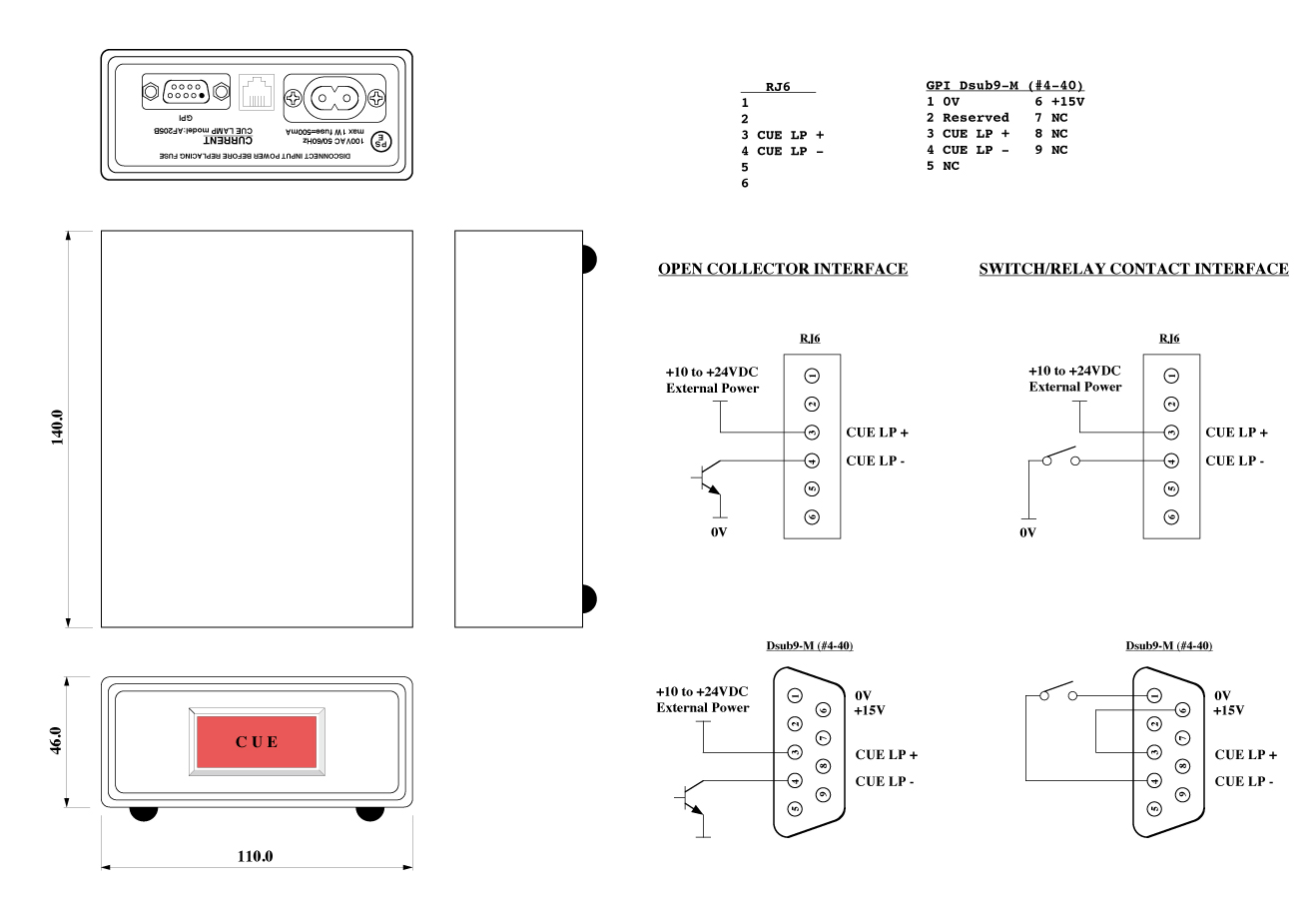

 "RJ6 Modular"
1 NC
2 NC
3 CUE LP +
4 CUE LP -
5 NC
6 NC
 GPI Dsub9-M (#4-40)
1 0V           6 +15V
2 Reserved     7 NC
3 CUE LP +     8 NC
4 CUE LP -     9 NC
5 NC

2013.04 Supply voltage was chenged to +15V in rev3.

• Order Information

御注文型番 備考 価格(+TAX)
AF205B 電源内蔵、前面表示、CUEランプボックス ¥64,000
TB961 トークバックボックス、2ボタン ¥64,000
TB962 トークバックボックス、1ボタン ¥9,800
