AF205A

CUE LAMP

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ＣＵＥランプボックス
●各種タリー表示
●高輝度ＬＥＤ
●コンパクト

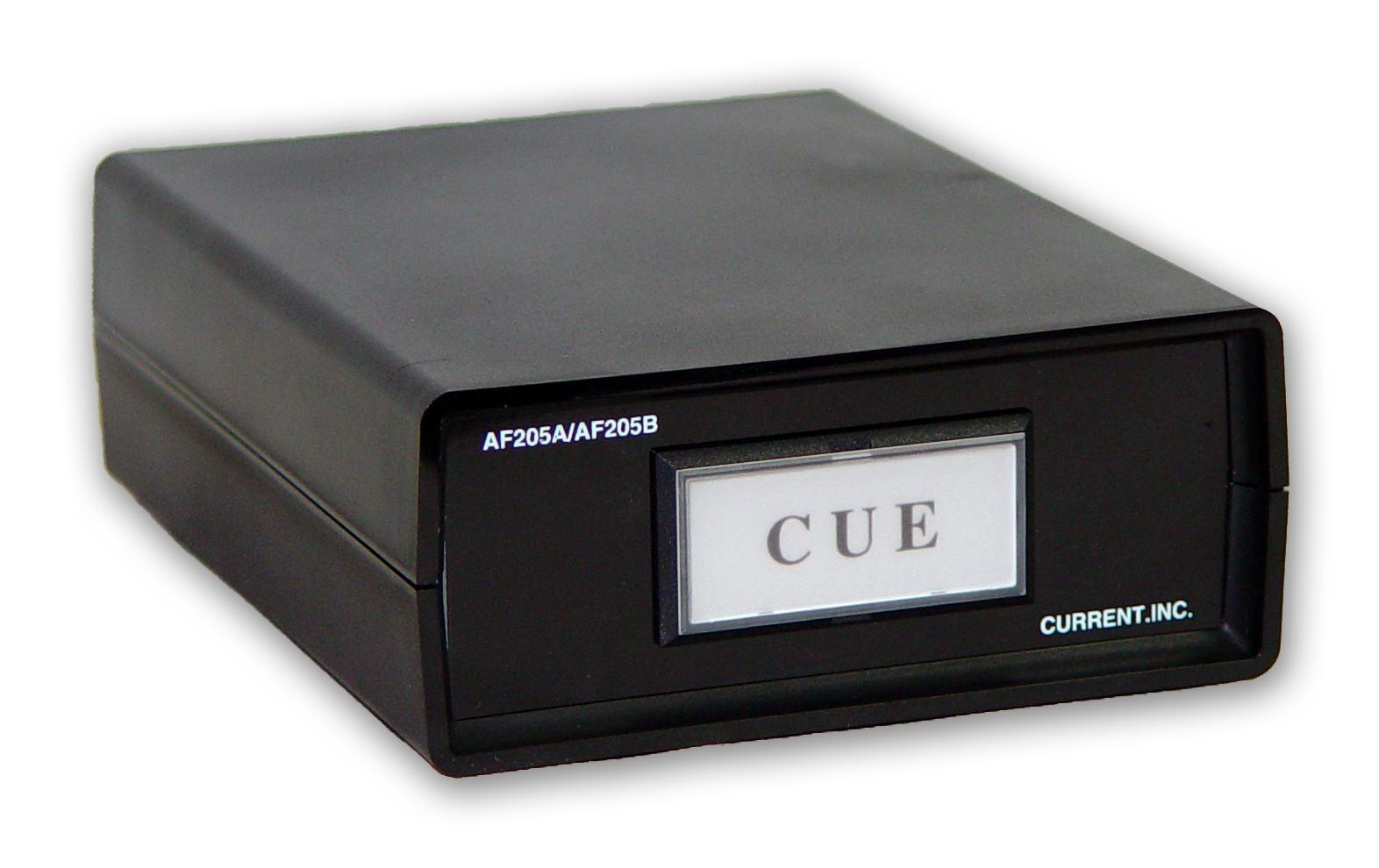

　ＡＦ２０５Ａはカフボックス等と接続して使用可能なＣＵＥランプボックスです。コンパクトサイズですので見やすい位置に設置できます。

◆ＣＵＥ
　ＣＵＥランプは視認性の高いスーパーレッドで発光します。また、名称の変更はフィルムを交換することで簡単に行えますので他の用途にも応用可能です。

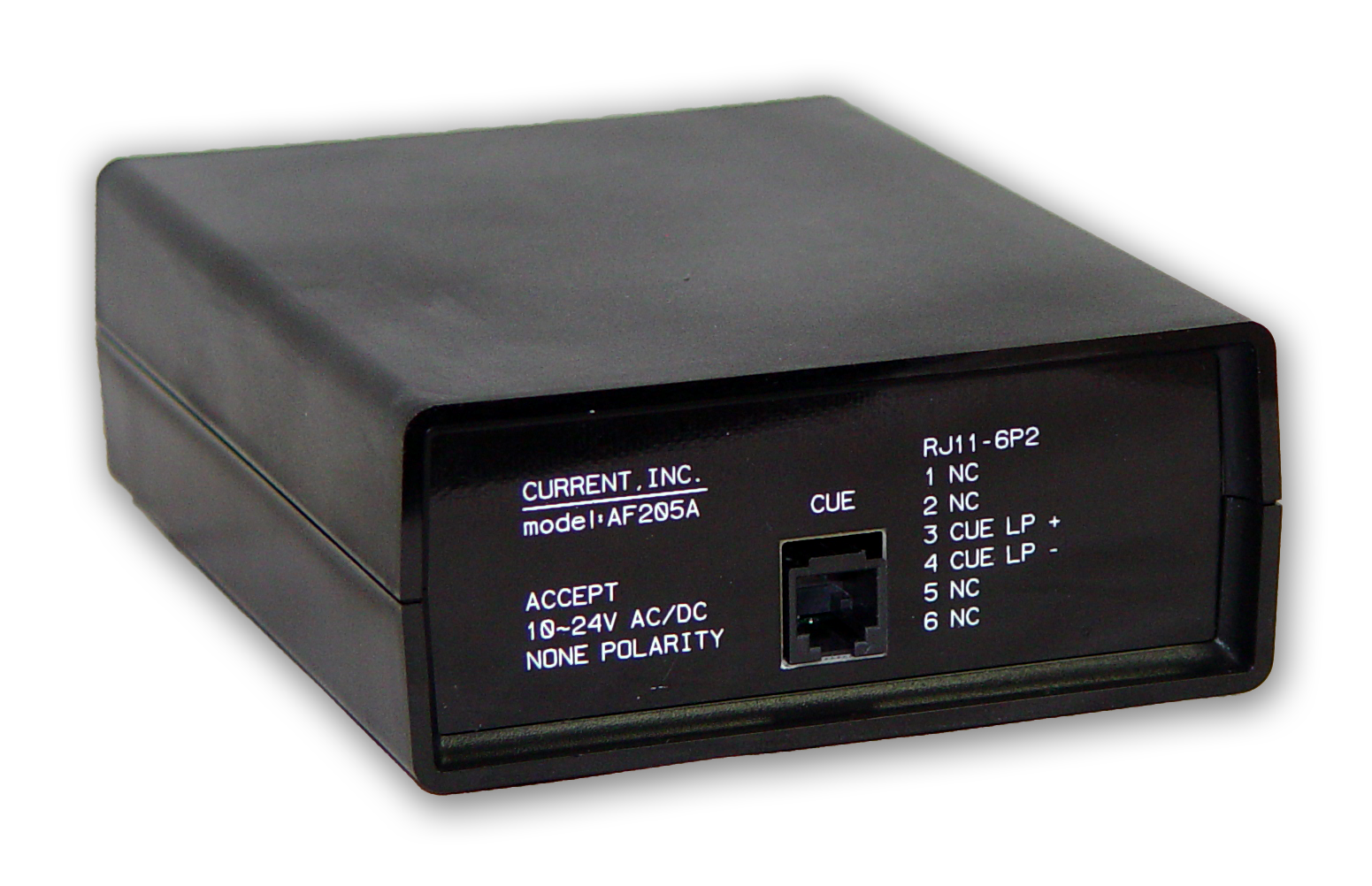

◆接続
　コネクタにモジュラージャックを使用していますので市販のケーブルで簡単に接続することが出来ます。電源は１２〜２４ＶＤＣに対応し、極性を問いませんのでケーブルはストレートでもクロスでも使用できます。

◆ＴＢ９６２Ｔ１２との組み合わせ
　ＣＵＥスイッチのＴＢ９６２Ｔ１２と組み合わせて使用するとＡＦ２０５Ａと直結するだけでＣＵＥシステムが完成します。

◆その他
　ＡＣ動作の電源内蔵型はＡＦ２０５Ｂ、上面表示の場合にはＡＦ２０６Aをご検討下さい。また、もっと大型のタイプ、複数の表示など、標準以外の仕様でも製作しますのでお問い合わせ下さい。さらに、入力電圧が５Vから２４Vに対応したタイプもありますのでお問い合わせください。

■ 仕　様
●コネクタ：ＲＪ１１モジュラージャック
（接続ケーブルは２Ｐ〜６Ｐのストレートまたはクロス）
●ＣＵＥ発光色：スーパーレッド
●ＣＵＥ電圧：１２〜２４ＶＤＣ、２０ｍＡ、±の極性は問いません。

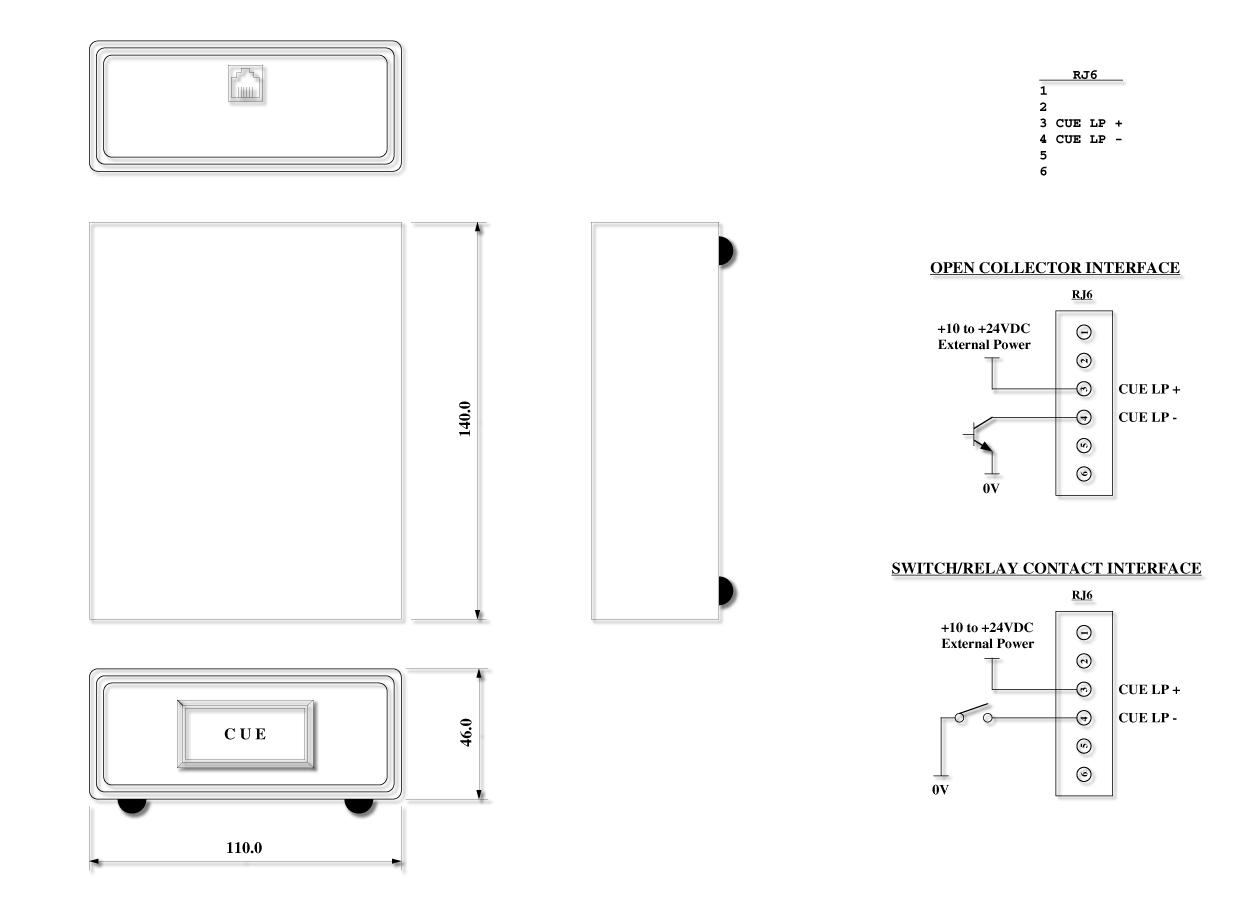

●外形寸法：１１０Ｗｘ４６Ｈｘ１４０Ｄ　０．３ｋｇ

 "RJ6 Modular"
1 NC
2 NC
3 CUE LP +
4 CUE LP -
5 NC
6 NC
