CSP394

DUAL 24bit D/A CONVERTER

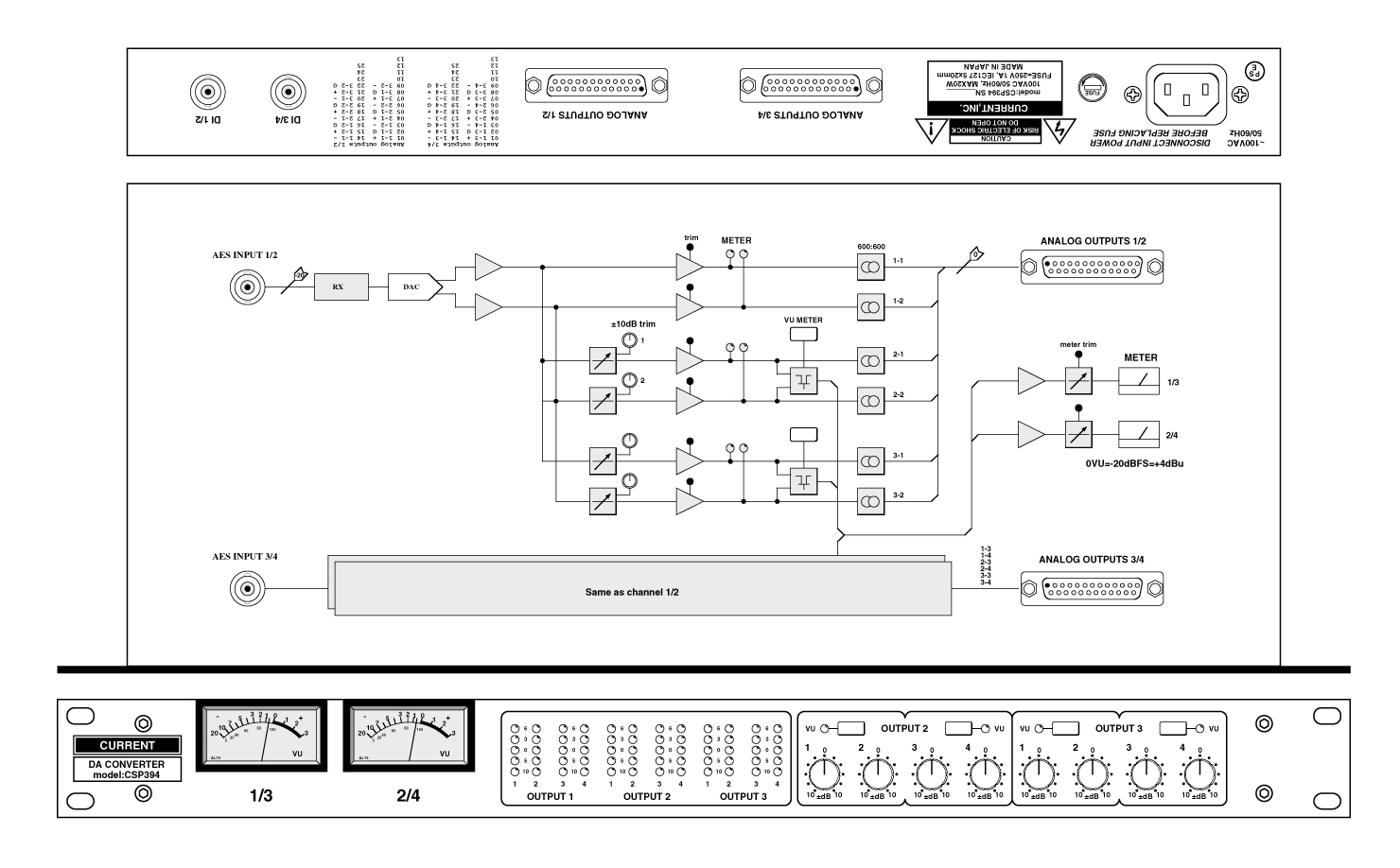

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●24bit、96kHz
●4チャンネルD/Aコンバーター
●超高音質、Jensen謹製トランス出力
●3系統の分配出力
●±10dBトリム付き
●バーグラフ、VUメーター
●最高級チップ使用
●19インチ1Uサイズ

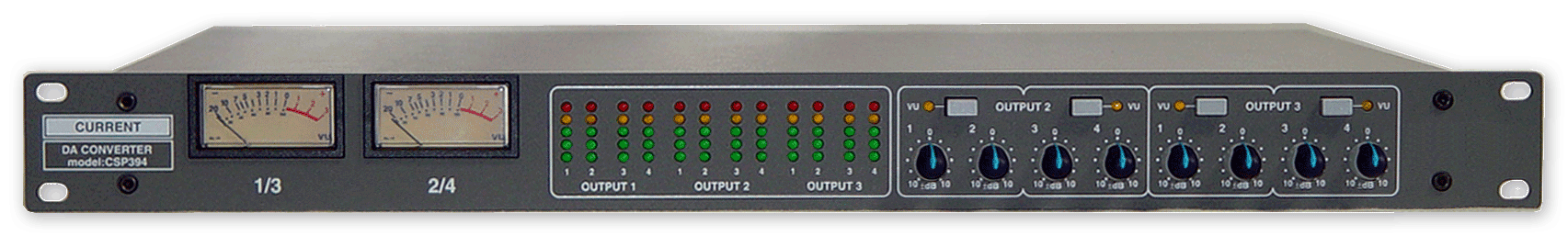

 CSP394は19インチ1Uサイズの高品質4チャンネルD/Aコンバーターです。24bitで192kHzまで対応の最高級のコンバーターチップと高音質アナログ技術との融合で優れたサウンドを提供します。各出力レベルは5ポイントLEDメータで監視できます。また、トリム可能なチャンネルはVUメータでも正確なレベルを確認できます。また、Jensenトランスによる3分配出力ですので別途分配器を用意する必要がありません。

◆入出力
 AES入力はBNCコネクタで、アナログ出力はDsub25コネクターで8チャンネルをまとめて接続できます。トランス出力ですので確実で安定した伝送が可能です。

◆同期
 CSP394は入力されたAES信号に同期して動作します。44.1、48、96kHzのいずれにも対応します。

◆基準レベル
 出荷時の基準レベルはAES入力の−20dBFsに対してアナログ出力が+4dBuです。内部トリムで約6dBの範囲で変更もできます。

◆入力フォーマット
 CSP394の内部ではオーディオデータのみを使用していますので、プロ、コンシューマーフォーマットを問いません。なお、エンファシスには対応していません。

◆メーター
 各出力レベルは5ポイントのLEDメーターで常時監視できます。分配出力系統2と3には±10dBのトリムを備えており、選択したチャンネルはVUメーターでも確認できますので正確なコンバーターレベルを設定できます。

◆その他
 トランスレス仕様も製作できますのでお問い合わせ下さい。

■ 仕 様
•DIGITAL INPUTS: 2 UNBALANCED, 75Ω
•DIGITAL INPUTS REFERENCE LEVEL: -20dBFs, MAX 0dBFs
•DIGITAL INPUTS CONNECTOR: BNC
•DIGITAL INPUTS FORMAT: AES/EBU
•ANALOG OUTPUTS: 3x 1/2, 3×3/4, BALANCED, 50Ω
•ANALOG OUTPUTS CONNECTOR: Dsub25-M(#4-40) x2
•ANALOG OUTPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•CONTROL: ±10dB REFERENCE LEVEL (FRONT PANEL)
•Resolution: 24 bits
•Sample Rate: 32-96kHz
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -90dB
•MAINS: 100VAC 50/60Hz 20W(MAX)
•DIMENSIONS: 482Wx44Hx303D 4.5kg

        “Analog Output 1/2″ (D25-M #4-40)
 1 1-1+ ANALOG OUPUT 1-1 +	14 1-1- ANALOG OUPUT 1-1 -
 2 1-1G ANALOG OUPUT 1-1 GND	15 1-2+ ANALOG OUPUT 1-2 +
 3 1-2- ANALOG OUPUT 1-2 -	16 1-2G ANALOG OUPUT 1-2 GND
 4 2-1+ ANALOG OUPUT 2-1 +	17 2-1- ANALOG OUPUT 2-1 -
 5 2-1G ANALOG OUPUT 2-1 GND	18 2-2+ ANALOG OUPUT 2-2 +
 6 2-2- ANALOG OUPUT 2-2 -	19 2-2G ANALOG OUPUT 2-2 GND
 7 3-1+ ANALOG OUPUT 3-1 +	20 3-1- ANALOG OUPUT 3-1 -
 8 3-1G ANALOG OUPUT 3-1 GND	21 3-2+ ANALOG OUPUT 3-2 +
 9 3-2- ANALOG OUPUT 3-2 -	22 3-2G ANALOG OUPUT 3-2 GND
10				23
11				24
12				25
13

• Order Information

御注文型番 備考 価格(+TAX)
CSP394 24ビット4ch、3系統出力、D/Aコンバーター、19”1U ¥960,000
