CSP447

MatchBox

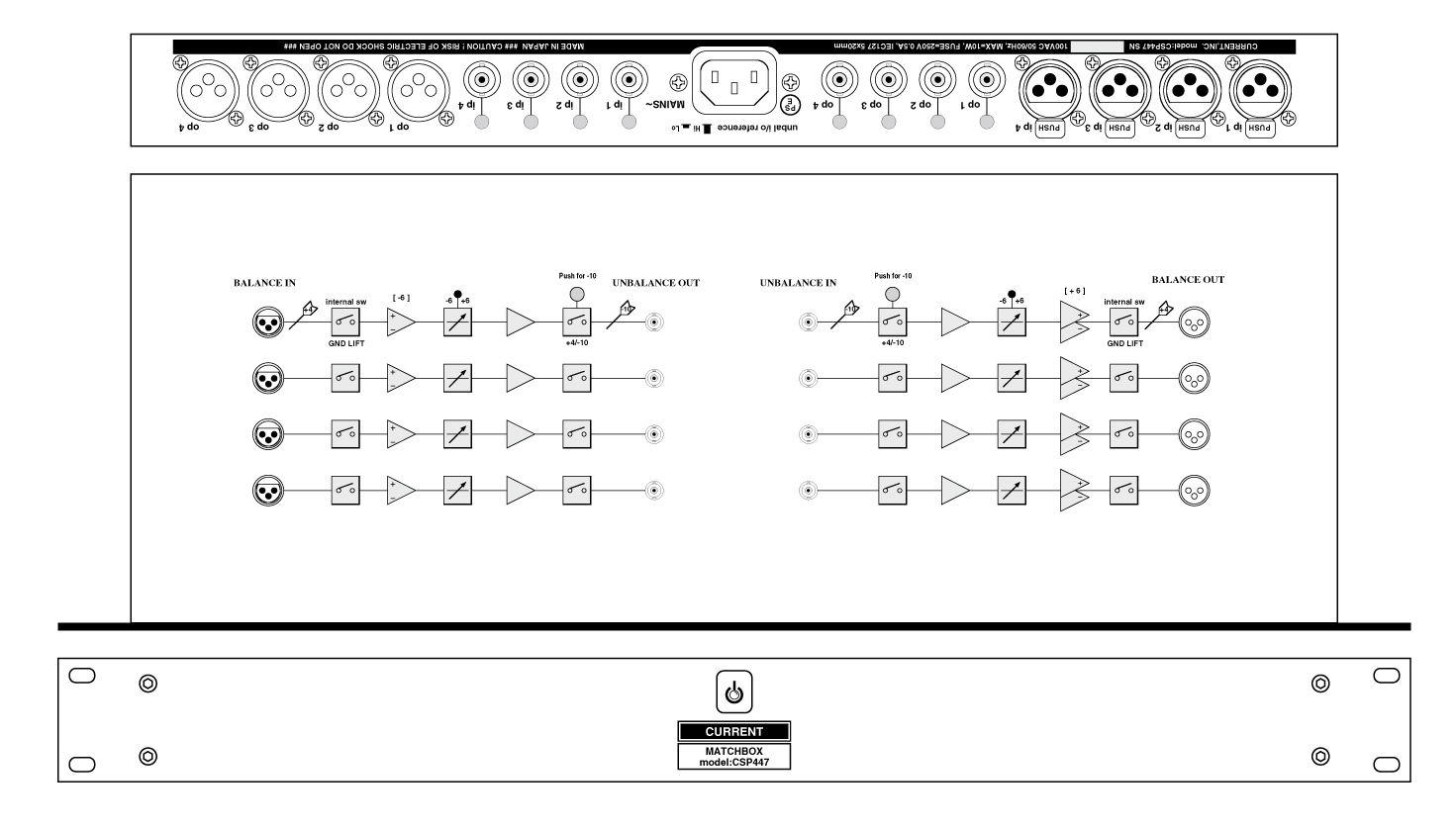

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●双方向4chレベルコンバーター
●超高音質、ローノイズ
●広帯域
●リファレンスレベル可変
●完全なるレベルマッチ
●GNDリフト機能
●19インチ1U

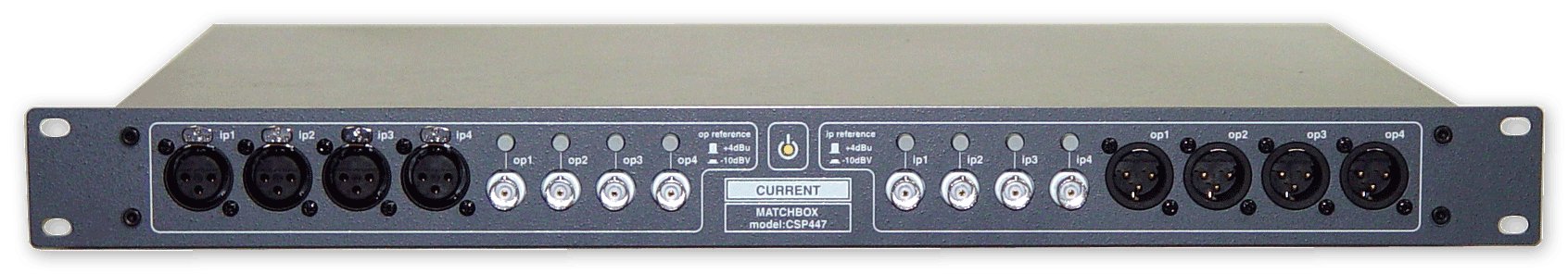

 CSP447は業務用機器の標準レベルである+4dBuと民生機器での一般的なレベルの−10dBVを高音質、ローノイズでマッチングすることを目的として開発されたマッチボックスです。バランス→アンバランスを4ch、アンバランス→バランスを4ch実装していますので1台で2系統のステレオ機器を接続できます。また、広帯域設計により10Hzから100kHzまでフラットですのでハイサンプリングレコーディングにも余裕を持って対応できます。

◆入出力
 バランスコネクタにはXLR、アンバランスコネクタには信頼性の高いBNCコネクタを使用しています。

◆GND
 内部スイッチでXLR側のGNDを切り離すことができますのでGNDループによるノイズが発生した場合に対応可能です。

◆リファレンス
 パネルの切り換えスイッチでアンバランス側の基準レベルを切り替えできます。XLRに+4dBuを入力した場合、バランス→アンバランスではスイッチが+4dBuの時に+4dBu、−10dBVの時には−10dBVが出力されます。また、BNCに−10dBVを入力した場合、アンバランス→バランスではスイッチが+4dBuの時に−10dBu、−10dBVの時には+4dBuが出力されます。

◆トリム
 内部トリムで完全なレベルマッチを行うことが可能です。

◆その他
 入出力コネクタをフロントパネルに実装したモデルCSP447−2も選択できます。

■ 仕 様
•BALANCED INPUTS : XLR3-F, imp=12kΩ, max=+24dBu
•UNBALANCED OUTPUTS : BNC, imp=50Ω, max=+24dBu
•UNBALANCED INPUT : BNC, imp=4kΩ, max=+24dBu
•BALANCED OUTPUT : XLR3-M, 50Ω, max=+24dBu
•FREQUENCY RESPONSE:10~100kHz ±0.1dB
•THD: < 0.01% at 1kHz, REFERENCE LEVEL (20-20kHz unweighted)
•NOISE.: < -90dBu (20-20kHz unweighted)
•CONTROL: Unbalanced inputs and outputs reference
•MAINS: 100AC 50/60Hz, MAX 15W
•DIMENSIONS: 482Wx44Hx303D, 4kg

• Order Information

御注文型番 備考 価格(+TAX)
CSP447 4chレベルコンバーター、19”1U ¥560,000
