PMS220

8-Stereo Line Mixer

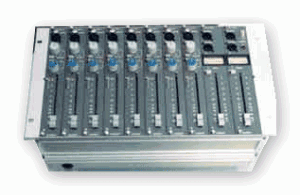

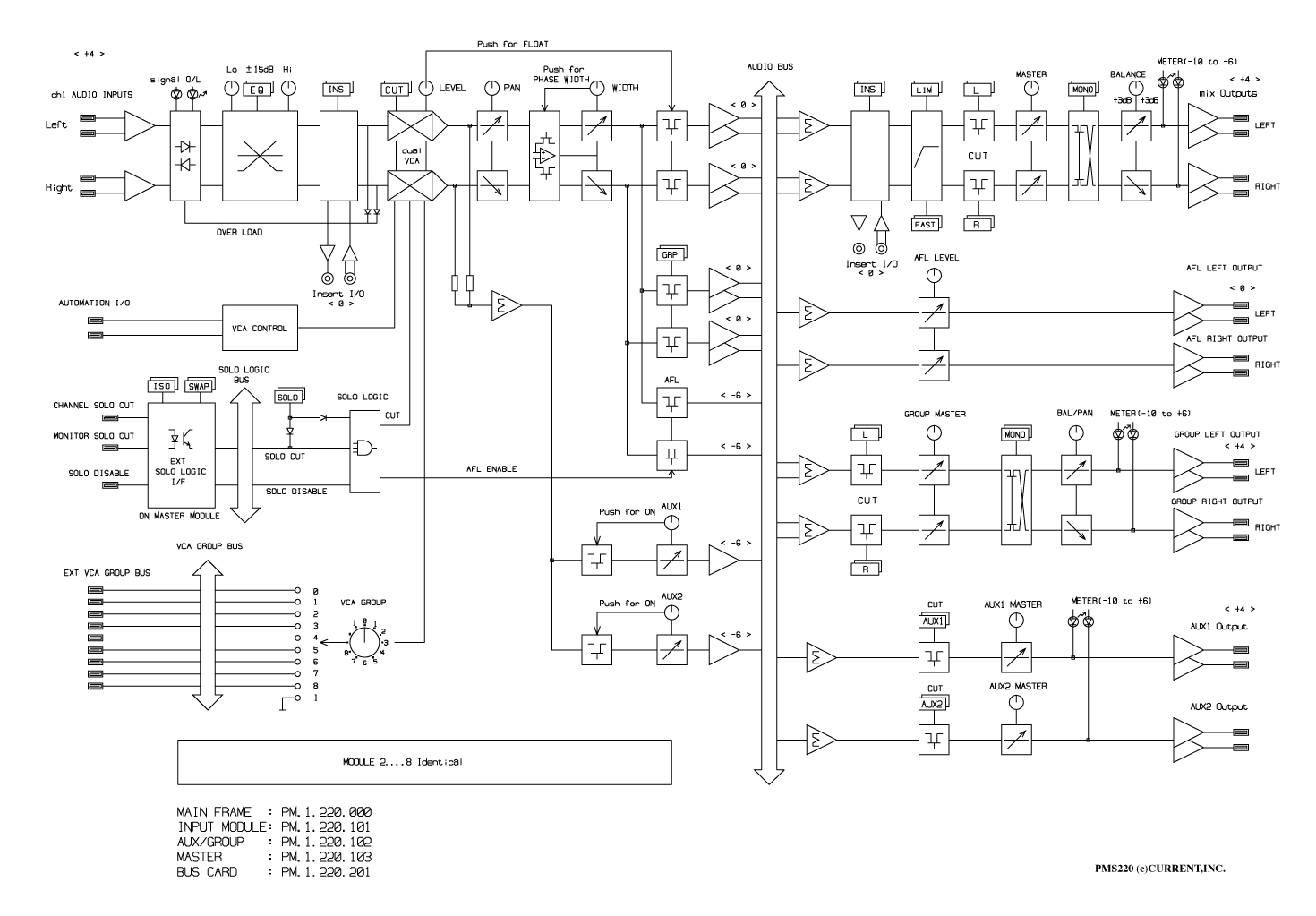

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●ステレオ8ch
●40mmモジュール構成
●SOLO、CUT
●2系統のAUXセンド
●VCAグルーピング
●インプットモジュールインサーション
●コンピュ−タ−オ−トメ−ション対応
●マスターリミッター
●STEREO WIDTH コントロール
●19インチ3Uサイズ

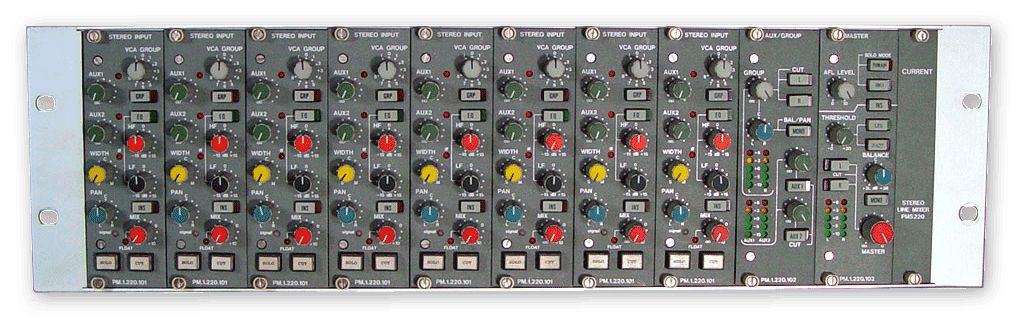

 PMS220はステレオ8チャンネルのラックマウントタイプのラインミキサーです。3Uサイズのラックマウントタイプながら、チャンネルソロ、カット、EQ、VCAグループ、ステレオグループバス、マスターリミッター等を備えておりサブミキサー等に最適です。また、リヤパネルのVCAの入出力を利用してコンピュ−タ−オートメーション化することも可能です。

◆STEREO INPUT
 ステレオインプットモジュールには、2系統のAUXセンド、1系統のグループセンド(ステレオ)が装備されており、これらはミックスレベルの後から送られます。AUXセンドはつまみのプッシュ/プッシュ、グループセンドはスイッチによってON/OFFすることができます。ミックスレベルつまみをプッシュすることで、FLOAT出来るので、ミックスバスとは異なったバランスでグループバスへ送ることができます。また、±15dB可変のHI、LOシェルビングタイプのEQも装備されています。WIDTHつまみによって、ステレオの広がりをコントロールすることができます。このつまみをプッシュするとφLEDが点灯して、正相、逆相のバランスを可変することができます。これによってセンターに定位している音のレベルが可変できます。”INS”により、エフェクターをインサートすることも可能です。

◆AUX/GROUP MASTER
 AUX、グループマスターにはAUX1、2のマスターレベル及びそのカットスイッチとグループマスターレベル及びL/Rカットスイッチ等が備えられています。 AUX、グループ共に5ポイントのアウトプットレベルメーターを装備しています。

◆MASTER
 マスターモジュールにはマスターレベル、L/Rカット、モノスイッチ、±3dBのバランス、マスターインサーションスイッチ、AFLレベルが装備されています。ソロロジックを外部コンソールとリンクした場合には、”SWAP”と”ISO”ボタンが有効となります。”SWAP”はソロリンクをチャンネルフェーダーかモニターフェーダーかを切り換えます。”ISO”はPMS220が外部からのソロコマンドを受付けないソロアイソレイトスイッチです。なお、マスターモジュールにはリミッターも装備されており、スレッシュレベル、レスポンススピードのセレクトができます。

◆その他
 SSLコンソールと接続して使用する場合にはPMS221(ステイタスユニットが必要です。また、PMS220には床置タイプの外部電源ユニットが付属します。

■ 仕 様
•LINE INPUTS: 8 STEREO BALANCED, 24kΩ, +4dBu, MAX +24dBu
•MASTER OUTPUTS: BALANCED, 33Ω, +4dBu, MAX +24dBu
•CHANNEL & MASTER INSERT I/O: REF LEVEL=0dBu
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: <0.01% at 1kHz reference level
•EIN: <-90dB
•AUDIO I/O CONNECTOR: DL2-96R
•CONTROL CONNECTOR: 57-40XXX type, 20way ribbon
•MAINS: 100VAC 50/60Hz 50W(MAX)
•DIMENSIONS: 482Wx132.5Hx360D, 8.5kg

 PMS220 “Line Inputs” (DL96-R)
CH +++ — 0 Designation
 1 A1 B1 C1 LINE INPUT 1L
 2 A2 B2 C2 LINE INPUT 1R
 3 A3 B3 C3 LINE INPUT 2L
 4 A4 B4 C4 LINE INPUT 2R
 5 A5 B5 C5 LINE INPUT 3L
 6 A6 B6 C6 LINE INPUT 3R
 7 A7 B7 C7 LINE INPUT 4L
 8 A8 B8 C8 LINE INPUT 4R
 9 D1 E1 F1
10 D2 E2 F2
11 D3 E3 G1
12 D4 E4 G2
13 D5 E5 G7
14 D6 E6 G8
15 D7 E7 F7
16 D8 E8 F8
17 L1 K1 J1
18 L2 K2 J2
19 L3 K3 H1
20 L4 K4 H2
21 L5 K5 H7
22 L6 K6 H8
23 L7 K7 J7
24 L8 K8 J8
25 P1 N1 M1 LINE INPUT 5L
26 P2 N2 M2 LINE INPUT 5R
27 P3 N3 M3 LINE INPUT 6L
28 P4 N4 M4 LINE INPUT 6R
29 P5 N5 M5 LINE INPUT 7L
30 P6 N6 M6 LINE INPUT 7R
31 P7 N7 M7 LINE INPUT 8L
32 P8 N8 M8 LINE INPUT 8R
 PMS220 "Insert I/O" (DL96-R)
CH +++ --- 0 Designation
 1 A1 B1 C1 INSERT SEND 1L
 2 A2 B2 C2 INSERT SEND 1R
 3 A3 B3 C3 INSERT RETURN 1L
 4 A4 B4 C4 INSERT RETURN 1R
 5 A5 B5 C5 INSERT SEND 2L
 6 A6 B6 C6 INSERT SEND 2R
 7 A7 B7 C7 INSERT RETURN 2L
 8 A8 B8 C8 INSERT RETURN 2R
 9 D1 E1 F1 INSERT SEND 3L
10 D2 E2 F2 INSERT SEND 3R
11 D3 E3 G1 INSERT RETURN 3L
12 D4 E4 G2 INSERT RETURN 3R
13 D5 E5 G7 INSERT SEND 4L
14 D6 E6 G8 INSERT SEND 4R
15 D7 E7 F7 INSERT RETURN 4L
16 D8 E8 F8 INSERT RETURN 4R
17 L1 K1 J1 INSERT SEND 5L
18 L2 K2 J2 INSERT SEND 5R
19 L3 K3 H1 INSERT RETURN 5L
20 L4 K4 H2 INSERT RETURN 5R
21 L5 K5 H7 INSERT SEND 6L
22 L6 K6 H8 INSERT SEND 6R
23 L7 K7 J7 INSERT RETURN 6L
24 L8 K8 J8 INSERT RETURN 6R
25 P1 N1 M1 INSERT SEND 7L
26 P2 N2 M2 INSERT SEND 7R
27 P3 N3 M3 INSERT RETURN 7L
28 P4 N4 M4 INSERT RETURN 7R
29 P5 N5 M5 INSERT SEND 8L
30 P6 N6 M6 INSERT SEND 8R
31 P7 N7 M7 INSERT RETURN 8L
32 P8 N8 M8 INSERT RETURN 8R
 PMS220 "Master I/O" (DL96-R)
CH +++ --- 0 Designation
 1 A1 B1 C1 MASTER OUTPUT LEFT
 2 A2 B2 C2 MASTER OUTPUT RIGHT
 3 A3 B3 C3 MASTER INSERT SEND LEFT
 4 A4 B4 C4 MASTER INSERT SEND RIGHT
 5 A5 B5 C5 MASTER INSERT RETURN LEFT
 6 A6 B6 C6 MASTER INSERT RETURN RIGHT
 7 A7 B7 C7 AFL OUTPUT LEFT
 8 A8 B8 C8 AFL OUTPUT RIGHT
 9 D1 E1 F1
10 D2 E2 F2
11 D3 E3 G1
12 D4 E4 G2
13 D5 E5 G7
14 D6 E6 G8
15 D7 E7 F7
16 D8 E8 F8
17 L1 K1 J1
18 L2 K2 J2
19 L3 K3 H1
20 L4 K4 H2
21 L5 K5 H7
22 L6 K6 H8
23 L7 K7 J7
24 L8 K8 J8
25 P1 N1 M1 AUX1 OUTPUT
26 P2 N2 M2 AUX2 OUTPUT
27 P3 N3 M3 GROUP OUTPUT LEFT
28 P4 N4 M4 GROUP OUTPUT RIGHT
29 P5 N5 M5
30 P6 N6 M6
31 P7 N7 M7
32 P8 N8 M8
 PMS220 "S3E STATUS" 57-40360 (Ribbon No.)
 1                         2
 3                         4
 5 CHANNEL SOLO CUT BUS    6
 7                         8
 9 MONITOR SOLO CUT BUS   10
11                        12
13                        14
15 SOLO DISABLE           16
17                        18
19                        20
21                        22
23                        24
25                        26
27                        28
29                        30
31                        32
33                        34
35                        36
   PMS220 "VCA GROUP" 57-40240 (Ribbon No.)

 1 VCA GROUP 1             2 VCA GROUP 5
 3 VCA GROUP 2             4 VCA GROUP 6
 5 VCA GROUP 3             6 VCA GROUP 7
 7 VCA GROUP 4             8 VCA GROUP 8
 9 VCA GROUP 0            10 Reserved (Don't Connect)
11                        12
13                        14
15                        16
17                        18
19                        20
21                        22
23                        24
  PMS220 "S23E" 57-40140 (Ribbon No.)
 1                       2 +11V for SOLO LOGIC
 3                       4
 5 +18V for SOLO LOGIC   6
 7                       8
 9                      10
11                      12
13                      14
 PMS220 "S14E" 20way Ribbon Connector (Ribbon No.)
 1 COMPUTER RETURN 1     2 COMPUTER RETURN 2
 3 COMPUTER RETURN 3     4 COMPUTER RETURN 4
 5 COMPUTER RETURN 5     6 COMPUTER RETURN 6
 7 COMPUTER RETURN 7     8 COMPUTER RETURN 8
 9                      10 COMPUTER RETURN COMMON
11 COMPUTER SEND 1      12 COMPUTER SEND 2
13 COMPUTER SEND 3      14 COMPUTER SEND 4
15 COMPUTER SEND 5      16 COMPUTER SEND 6
17 COMPUTER SEND 7      18 COMPUTER SEND 8
19                      20 COMPUTER SEND COMMON

• Order Information

御注文型番 備考 価格(+TAX)
PMS220 ステレオ8ch、19”3U ¥2,400,000
