AF106

ANNOUNCE UNIT

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●洗練されたデザイン
●タッチスイッチ
●ＲＴＢ（バックトーク）●ＣＵＥランプ
●コンソールでＶＣＡグルーピングが可能
●ステレオヘッドフォンｘ２、モノイヤフォンｘ4
●モニタースピーカー（カットスイッチ付き）

　ＡＦ１０６はコンソ−ルのＶＣＡまたは外部ミュ−ト回路を直接制御するタイプのカフボックスです。従来、カフボックスはオ−ディオインサ−ションに接続していましたが、音質劣化、カフチャンネルが固定されてしまうなどの問題がありました。それらの問題を解決してしまうのがこのＡＦ１０６です。

◆カフ出力
　ＡＦ１０６のカフ出力はオープンコレクター出力で、カフＯＮでＯＮになる出力と、その反転出力が用意されていますので接続するコンソールなどの論理と合わせてください。

◆ＣＵＥランプ
　コントロ−ルル−ムでトークバックボックスなどのＣＵＥボタンが押されるとＣＵＥランプが点灯します。また、外付けのＣＵＥランプＡＦ２０５Ａ（別売り）を点灯させることもできます。

◆ＲＴＢ
　ＡＦ１０６の”ＲＴＢ”（リタ−ント−クバック）ボタンを押すとコントロールルームに対してバックト−クが出来ます。内蔵のエレクトレットコンデンサマイクはラインレベルでバランス出力されます。また、コンソール制御用にスイッチ接点も出力されています。

◆モニタースピーカー
　ＡＦ１０６に内蔵されたモニタースピーカーはカフＯＮ時には自動的にカットされます。また、カフＯＦＦの場合でもカットスイッチで強制的にカットすることもできます。

◆その他
　ＶＣＡユニットのＡＦ２２５Ａとの併用で、ＡＦ１０６をコンソールのオーディオインサーションへ挿入することができます。また、入出力オーディオをＸＬＲへ変換、カフ用リレー接点出力などの機能を実装したインターフェースボックスのＡＦ１０７（１９”１Ｕ）も用意しています。

■ 仕　様
•FU OUTPUT: OPEN COLLECTOR (MAX=100mA)
•CUE INPUT: +5 ~ 24VDC (Optical Isolated)
•CONNECTOR: 25WAY D-TYPE FEMALE (#4-40)
•MONITORS INPUTS: REF=+4dBu, BALANCED INPUTS 10kΩ
•MONITORS: 1/4″ STEREO PHONES x2 MONO EARPHONES x4
•MONITORS SPEAKER: AUTO CUT, 0.1W
•CONTROL: TOUCH SWITCH, SPEAKER CUT
•RTB OUT: REF=+4dBu, BALANCED 33Ω
•HEADPHONES: 1/4″ STEREO, x1 >50Ω, MAX=0.1W
•MAINS: 100VAC, 50/60Hz, MAX 10W
•DIMENSIONS: 206Wx74H x164D, 1.0kg

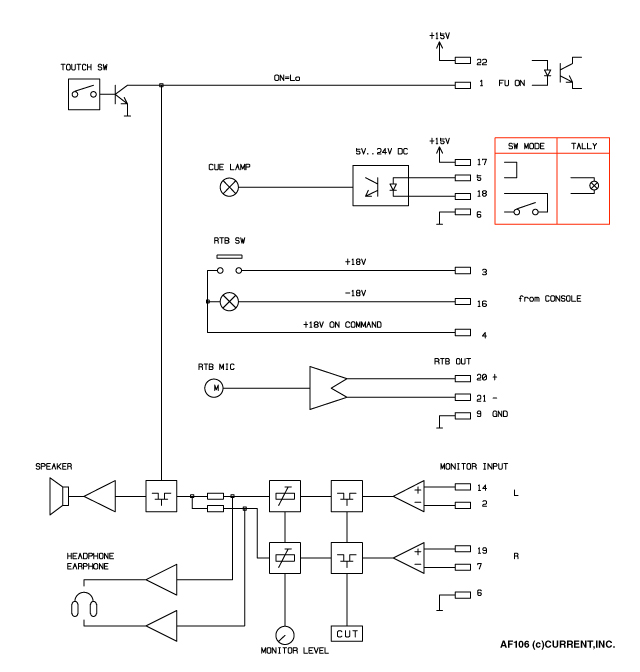

     "AF106" D25-F(#4-40)
 1 FU OUT (FU ON = Lo)      14 MONITOR INPUT L+
 2 MONITOR INPUT L-         15 MONITOR INPUT GND
 3 +18V from CONSOLE        16 -18V from CONSOLE (RTB LP-)
 4 RTB SWITCH (ON=+18V)     17 +15V SUPPLY
 5 CUE SIGNAL INPUT Hi      18 CUE SIGNAL INPUT Lo
 6                          19 MONITOR INPUT R+
 7 MONITOR INPUT R-         20 RTB OUT +
 8 FU OUT 2 (FU OFF = Lo)   21 RTB OUT -
 9 RTB COMMON               22 +15V SUPPLY
10 POWER GROUND             23 -15V SUPPLY
11 NC                       24 NC
12 NC                       25 NC
13 NC
