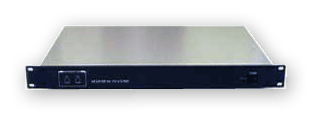

AF225A

DUAL VCA UNIT

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●デュアルVCA
●カフ用オーディオインターフェースとして最適
●リモートフェーダー
●リモートカット、リモートオン
●リファレンス可変
●ローノイズ、高音質
●19インチ1Uサイズ

 AF225A は2chのVCAユニットです。優れた回路構成と部品で高品質なオーディオレベルのリモートコントロールが可能です。カフインターフェースとして使用されてきたAF1
25とVCAフェーダーとしてのAF225を統合してAF225Aとして生まれ変わりました。

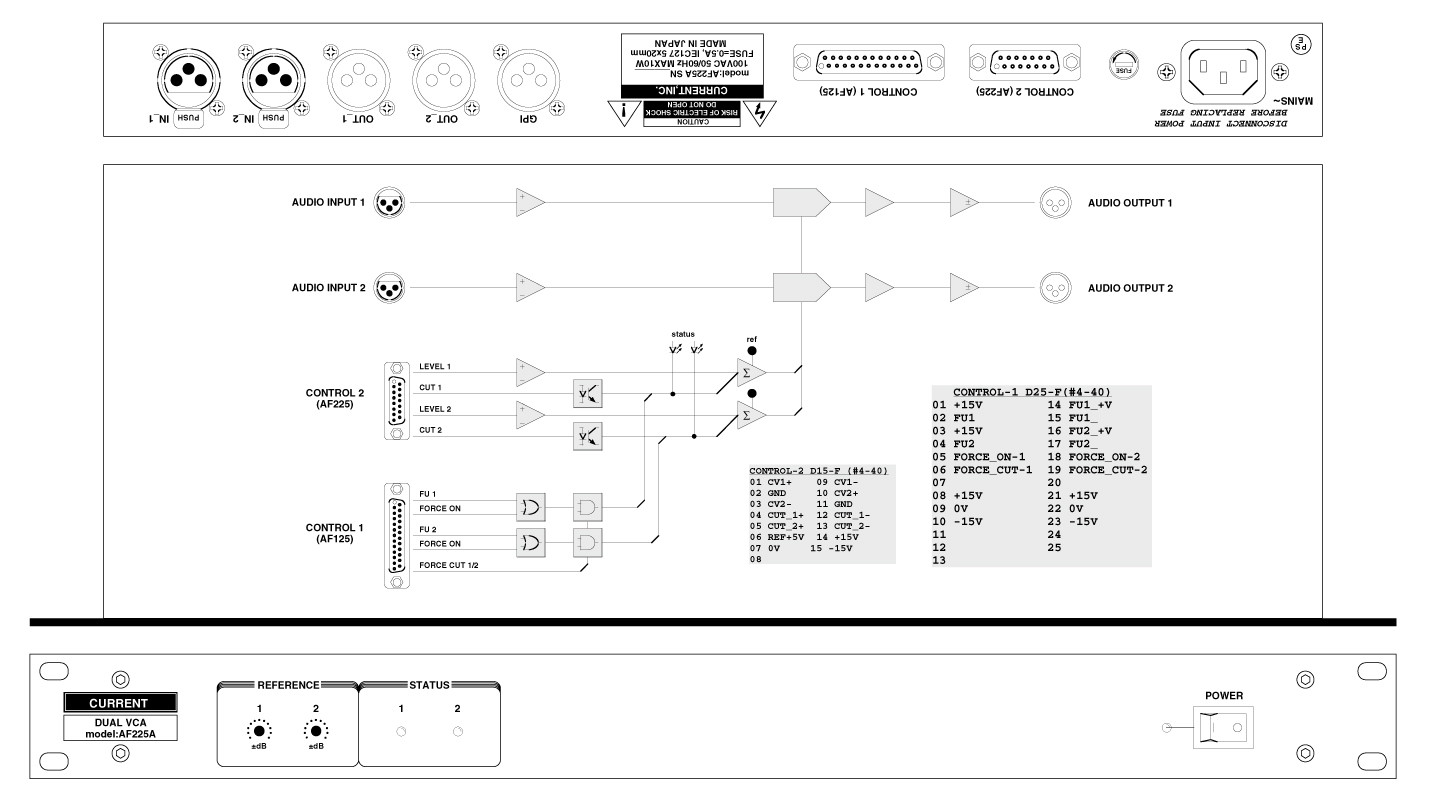

◆入出力
 XLRのオーディオ入出力とAF125準拠のDsub25−FコネクターおよびAF225互換のDsub15−Fコネクタを実装しています。入出力レベルは出荷時には1対1に設定されていますが、フロントパネルのトリムで±6dBの範囲で変更することができます。なお、標準のオーディオ入出力基準レベルは+4dBuですが、注文時に指定していただくと変更することもできます。

◆AF125モード
 2ch仕様ですので制御端子をパラ接続すれば1台のカフで2チャンネルのカフコントロールができます。カフユニットAF124と組み合わせて使用する場合には、ON/OFF動作のカットインターフェースとして動作します。ON/OFF動作ですが、VCAは短時間にフェードイン・アウトしますのでクリックノイズの発生はありません。また、AF124用の電源供給も出来るので別途電源を用意する必要はありません。また、カフでのコントロールに関わらず強制ONまたは強制OFFも可能です。

◆AF225モード
 外部フェーダーでレベルコントロールをする場合のCV(コントロール電圧)はノイズに強い差動入力ですので20m以上の長距離でも安心して使用できます。また、各チャンネルごとにフォトカプラーアイソレーションされたカット入力を実装しています。

◆その他
 AF225AはCVフェーダーユニットのFU338またはカフユニットのAF124、AF109Aなどと組み合わせてシステム構築をすることが出来ます。

■ 仕 様
•INPUTS: 2, BALANCED 20kΩ, ref=+4dBu, max=+24dBu
•INPUT CONNECTOR: XLR3-F
•OUTPUTS: 2, BALANCED, 50Ω, ref=+4dBu, max=+24dBu
•OUTPUT CONNECTOR: XLR3-M
•CONTROL-1 (AF125): Dsub25-F #4-40
•CONTROL-2 (AF225): Dsub15-F #4-40
•CONTROL RANGE: 0dB~-100dB (0V~+5V)
•THD: < 0.01% at 1kHz
•FREQUENCY RESPONSE: 20~20kHz ±0.1dB
•MAINS: 100VAC 50/60Hz, MAX 15W
•DIMENSIONS: 482Wx44Hx303D 4kg

Order Information
型番:AF225A
標準価格:¥298,000(税別)
付属品:ACケーブル

    "CONTROL-1 (AF125)" D25-F
 1 +15V SUPPLY FOR CH1 AF125 MODE  14 FU1_+V AF125 MODE
 2 FU1 FU1 HI ACTIVE ON            15 FU1_ FU1 LO ACTIVE ON
 3 +15V SUPPLY FOR CH2 AF125 MODE  16 FU2_+V FU2_+V
 4 FU2 FU2 HI ACTIVE ON            17 FU2_ FU2 LO ACTIVE ON
 5 FORCE_ON-1 FORCE ON CH1         18 FORCE_ON-2 FORCE ON CH2
 6 FORCE_CUT-1 FORCE CUT CH1       19 FORCE_CUT-2 FORCE CUT CH2
 7                                 20
 8 +15V SUPPLY MAX=100mA           21 +15V SUPPLY MAX=100mA
 9 0V                              22 0V
10 -15V SUPPLY MAX=100mA           23 -15V SUPPLY MAX=100mA
11                                 24
12                                 25
13
       "CONTROL-2 (AF225)" D15-F
 1 CONTROL VOLTAGE CH1 +       9 CONTROL VOLTAGE CH1 -
 2 CONTROL VOLTAGE CH1 COMMON  10 CV2+ CONTROL VOLTAGE CH2 +
 3 CONTROL VOLTAGE CH2 -       11 ND CONTROL VOLTAGE CH2 COMMON
 4 CUT COMMAND CH1 +           12 CUT COMMAND CH1 -
 5 CUT COMMAND CH2 +           13 CUT COMMAND CH2 -
 6 EXT FADER REF+5V            14 GND
 7 +15V SUPPLY MAX=100mA       15 0V SUPPLY COMMON
 8 -15V SUPPLY MAX=100mA

• Order Information

御注文型番 備考 価格(+TAX)
AF225A トリム、リモート、19”1U ¥298,000
FU338 コントロール電圧出力フェーダーボックス ¥198,000
AF124 カフユニット、タッチスイッチ、フェーダ、HP、EP ¥198,000
AF124T カフユニット、タッチスイッチ、Tバー、HP、EP ¥298,000
