FU338

DUAL CV FADER UNIT

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●100mmストローク
●デュアルCPフェーダー
●カスケード接続可能
●VCAコントロールに最適

 FU338は主にVCAコントロールのために開発されたCV(Control Voltage)フェーダーユニットです。リモートでオーディオレベルや照明のコントロール等、外部電圧でコントロール可能な製品であればあらゆるものに応用が可能です。

◆出力
 FU338の出力は±5Vの差動出力で長距離を安定してCVを伝送することができます。なお、接続機器がアンバランスの場合には+出力だけを使用してください。また、コントロール電圧は注文時の指定で変更することもできます。(最大で±10V)

◆フェーダー
 100mmストロークのCP(コンダクティブプラスチック)フェーダーにより操作フィーリングの良いレベルコントロールを提供します。標準のフェーダースケールは突き上げ0dBですが、注文時のオプションで+10dBに変更することもできます。

◆カスケード
 SSLコンソールのグループフェーダーのように、もう一台のFU338をカスケード接続してコントロールすることもできます。

◆インターフェース
 FU338はVCAユニットAF125、AF225と組み合わせて簡単にリモートオーディオレベルコントロールシステムを構築することができ、VCAカフフェーダーとしての応用が可能です。

◆その他
 オプションでカットスイッチを取り付けることもできます。また、各種仕様のフェーダーユニットの製作に関してもお問い合わせ下さい。

■ 仕 様
•OUTPUTS: BALANCED CONTROL VOLTAGE
•OUTPUTS CONNECTOR: DSUB15-F(#4-40)
•OUTPUTS IMPEDANCE: 50Ω
•CONTROL: 0dB (0V) to ∞ (±5V)
•CONTROL CONNECTOR: D15-F (#4-40)
•MAINS: 100-120VAC 50/60Hz 1W(MAX)

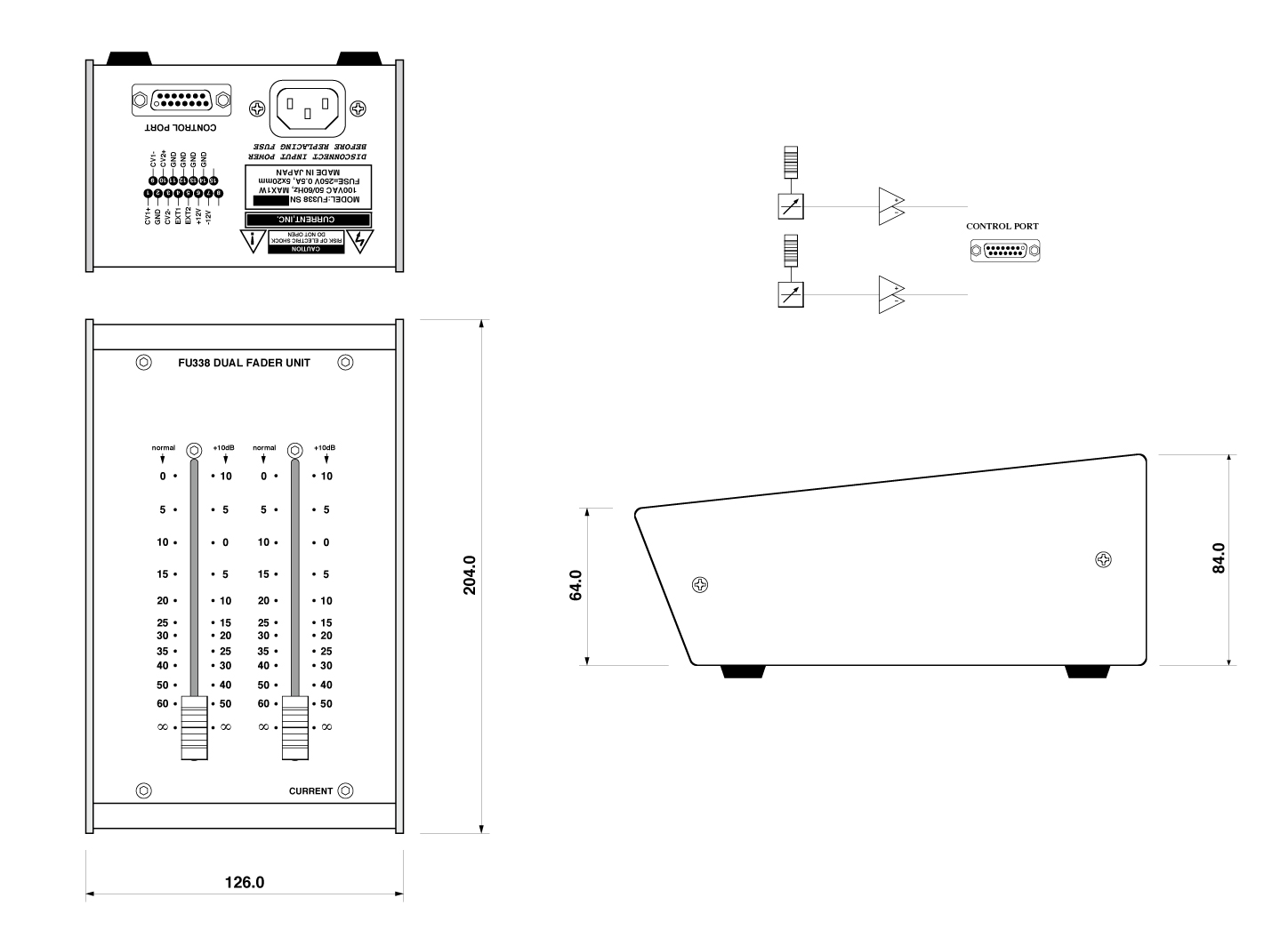

•DIMENSIONS: 126Wx84Hx204D, 4kg

 FU338 CONTROL PORT "D15-F"(#4-40)
 1 CV-1+          9 CV-1-
 2 GND           10 CV-2+
 3 CV-2-         11 GND
 4 EXT IN 1      12 GND
 5 EXT IN 2      13 GND
 6 +12V          14 GND
 7 -12V          15
 8

• Order Information

御注文型番 備考 価格(+TAX)
FU338 コントロール電圧出力フェーダーボックス ¥198,000
AF225A デュアルVCAユニット ¥298,000
