AF127

AUTO FADER I/F STUDER A779

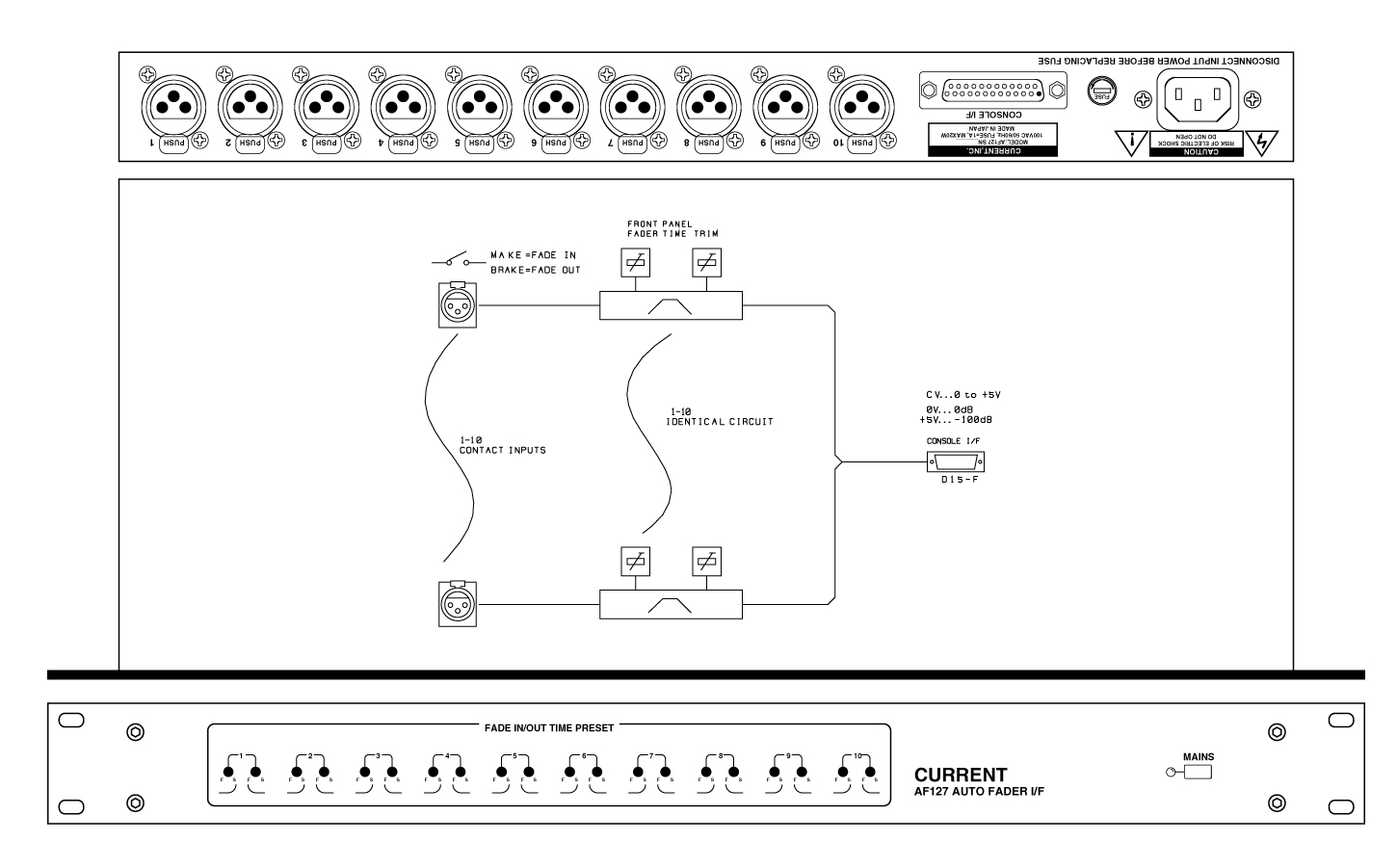

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●10chオートフェーダーインターフェース
●STUDER社A779コンソールに適合
●イン・アウト別々にタイムセット可能
●19インチ1Uサイズ

 AF127は外部VCAコントロール入力を持つコンソ−ルに接続して、オートフェードイン・アウトを行うためのインターフェースです。

◆10chコントロール
 AF127は最大10chのフェードイン・アウトのコントロールが可能で、コマンド入力回路はフォトカプラーで絶縁されており、他の機器とのグランドループの問題を避けられます。

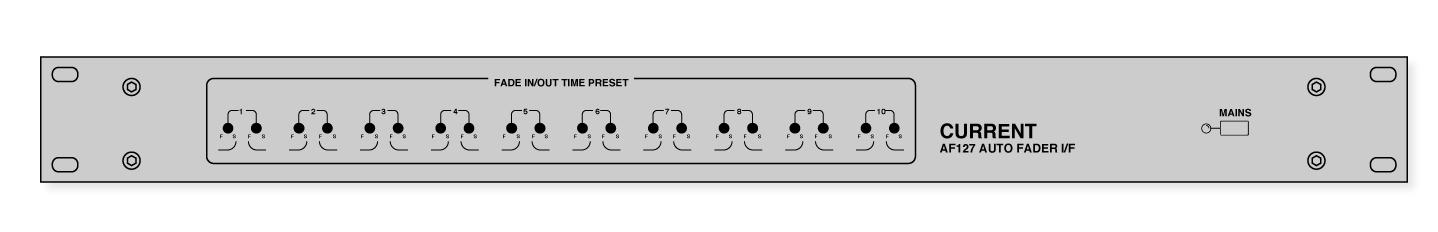

◆タイムセット
 フロントパネルからの操作で、フェードイン・アウトのタイミングを各々独立してプリセットすることができます。プリセット時間は約0.5秒から10秒の間で連続可変出来ます。

◆入力コマンド
 コマンド入力がオープンからクローズに変化した場合にフェードイン(+5Vから0Vへ変化)し、クローズからオープンに変化した場合にフェードアウト(0Vから+5Vへ変化)します。入力がタリーの場合にはオープンがフェードアウト、クローズがフェードインにそれぞれ対応します。

◆電源投入時
 電源を投入したときのリヤパネルのコンソールI/FのCVの状態は、コマンド入力がオープンの場合には+5V、クローズの場合には0Vになります。

◆その他
 コマンド入力コネクタ及びチャンネル数は標準以外の仕様にもお応えします。また、コントロール電圧は0Vから+5Vが標準ですが、0Vから+10Vの仕様に変更も可能です。AF127の関連機器として、CM挿入などに最適なステレオクロスフェーダーAF139、ワンマンDJ用のAF137、ステレオ4系統タリー制御のオートフェーダーのPMS410も併せてご検討下さい。

■ 仕 様
•INTERFACE CHANNEL:10
•COMMAND INPUTS: XLR3-F
•COMMAND TYPE 1: RELAY CONTACT
•COMMAND TYPE 2: TALLY +5V to +24VDC
•FADE IN CV: +5V to 0V DC
•FADE OUT CV: 0V to +5V DC
•FADE IN PRESET TIME: 0.5~10s
•FADE OUT PRESET TIME: 0.5~10s
•CONSOLE I/F: 25WAY D-CONNECTOR MALE(#4-40)
•MAINS: 100VAC 50/60Hz, MAX 15W, FUSE=1A 250V(5x20mm)
•DIMENSIONS: 482Wx44Hx303D 4kg

   AF127 "Console I/F" (D25-M #4-40)
 1 CONTROL VOLTAGE 1    14
 2 CONTROL VOLTAGE 2    15
 3 CONTROL VOLTAGE 3    16
 4 CONTROL VOLTAGE 4    17
 5 CONTROL VOLTAGE 5    18
 6 CONTROL VOLTAGE 6    19
 7 CONTROL VOLTAGE 7    20
 8 CONTROL VOLTAGE 8    21
 9 CV COMMON            22
10 CONTROL VOLTAGE 9    23
11 CONTROL VOLTAGE 10   24
12                      25
13
      CVは0V~+5Vです。

• Order Information

御注文型番 備考 価格(+TAX)
AF127 10ch、オートフェーダーI/F、19”1U ¥320,000
