AF130

SYNC CLOCK

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●SEIKO QC−7CF適合
●ロゴ表示可能(オプション)
●大型LEDディスプレイ採用
●秒針連続バー表示
●カスケード接続可能

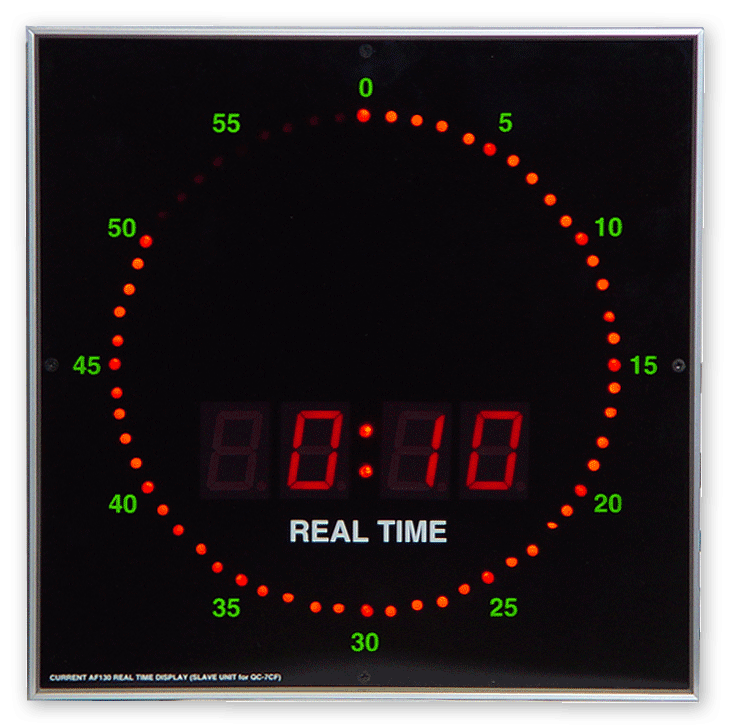

 AF130はSEIKO社のテレフォンJJY機能を搭載した標準時計装置QC−7CFの子時計として使用出来るディジタル表示のリアルタイムディスプレイで、日本標準時に対して、週差±70ms、較正誤差±10msの高精度なリアルタイム表示システムを構成できます。また、高輝度LEDを使用しているので非常に高い視認性を提供します。

◆秒針
 AF130の秒針は直径5mmの高輝度LEDを使用しているので、離れた場所からでも高い視認性を発揮します。また、1秒ごとにLEDが連続点灯して行くバー表示により直感的に認識することができます。

◆接続
 AF130にはRS232Cで時刻データを入力します。スルーアウトを使用して複数のAF130をカスケード接続することができます。また、各AF130間の距離は約50mまで可能ですが、RS232Cリピーターを使用すれば100m以上の延長も可能です。

◆取り付け
 AF130の取り付けは壁面のフック(木ねじ等)に直接引っかける方法と、付属の台座を壁面に取り付けて固定する方法が選べます。また、19インチラックに取り付ける場合には別途8Uサイズのマウントアダプタが必要になります。なお、AC及び入出力コネクタは背面にあります。

◆その他
 オプションでシリアルポートをRS422/485に変更することもできます。また、TMC100Jプロトコルに変更も可能ですのでお問い合わせください。

■ 仕 様
●入力コネクタ : Dsub9−F(#4−40)
●スルーアウトコネクタ : Dsub9−M(#4−40)
●インターフェース : RS232C
●プロトコル : SEIKO QC-7CF(9600bps、N81)
 STXhh:mm:ssETX(10文字)
●電源 : 100VAC 50/60Hz MAX10W

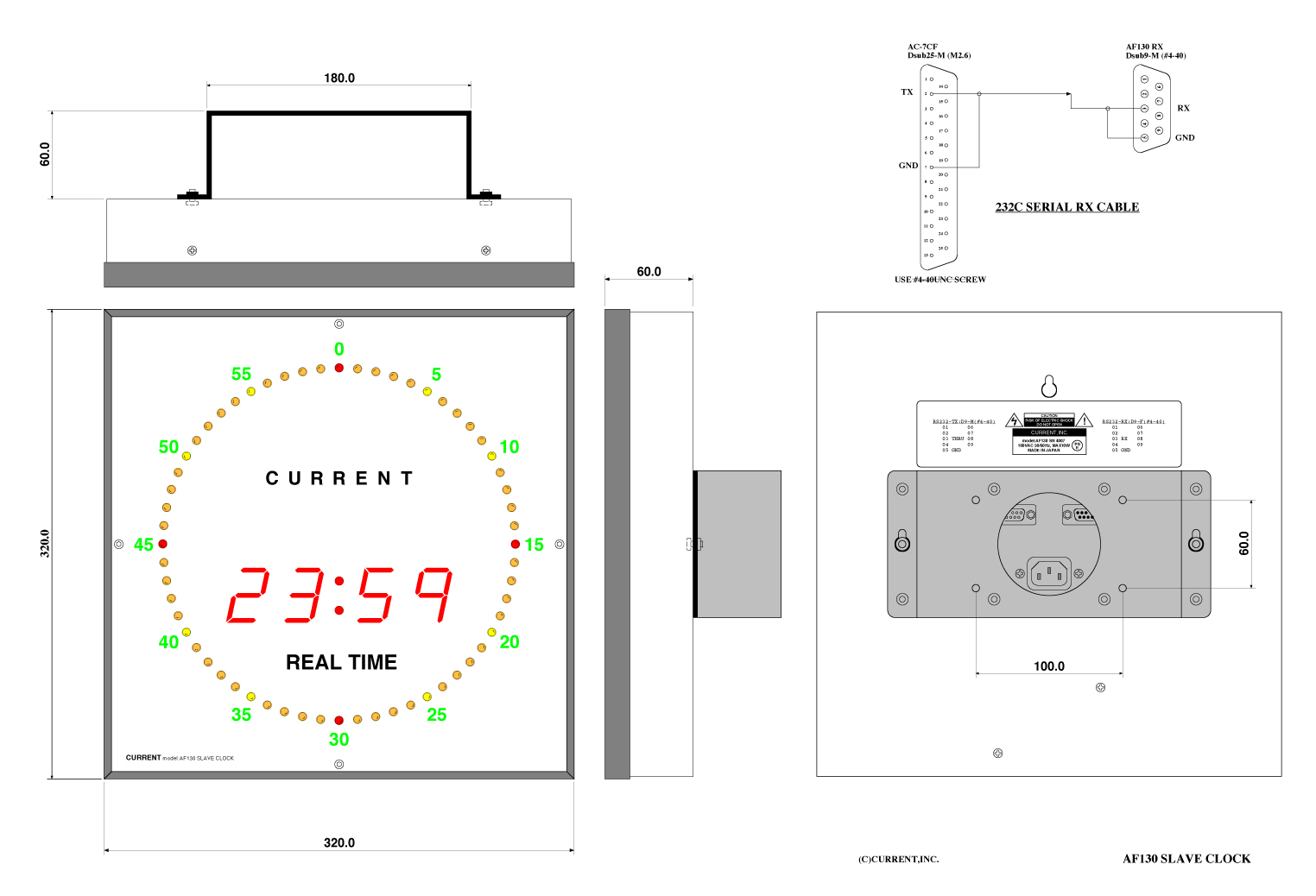

●寸法 : 320Wx320Hx60D
●重量 : 3kg



 Serial in DSUB9-F
01                 06
02                 07
03 232RX (422RX+)  08 422RX-
04                 09
05 GND



 Thru out DSUB9-M
01                 06
02 Reserved        07
03 232TX (422TX+)  08 422TX-
04                 09
05 GND

• Order Information

御注文型番 備考 価格(+TAX)
AF130 シリアル同期子時計、320角 ¥480,000
AF130-1 TMC100Jフォーマットに対応 ¥560,000
AF130-M 19インチマウントパネル ¥64,000
