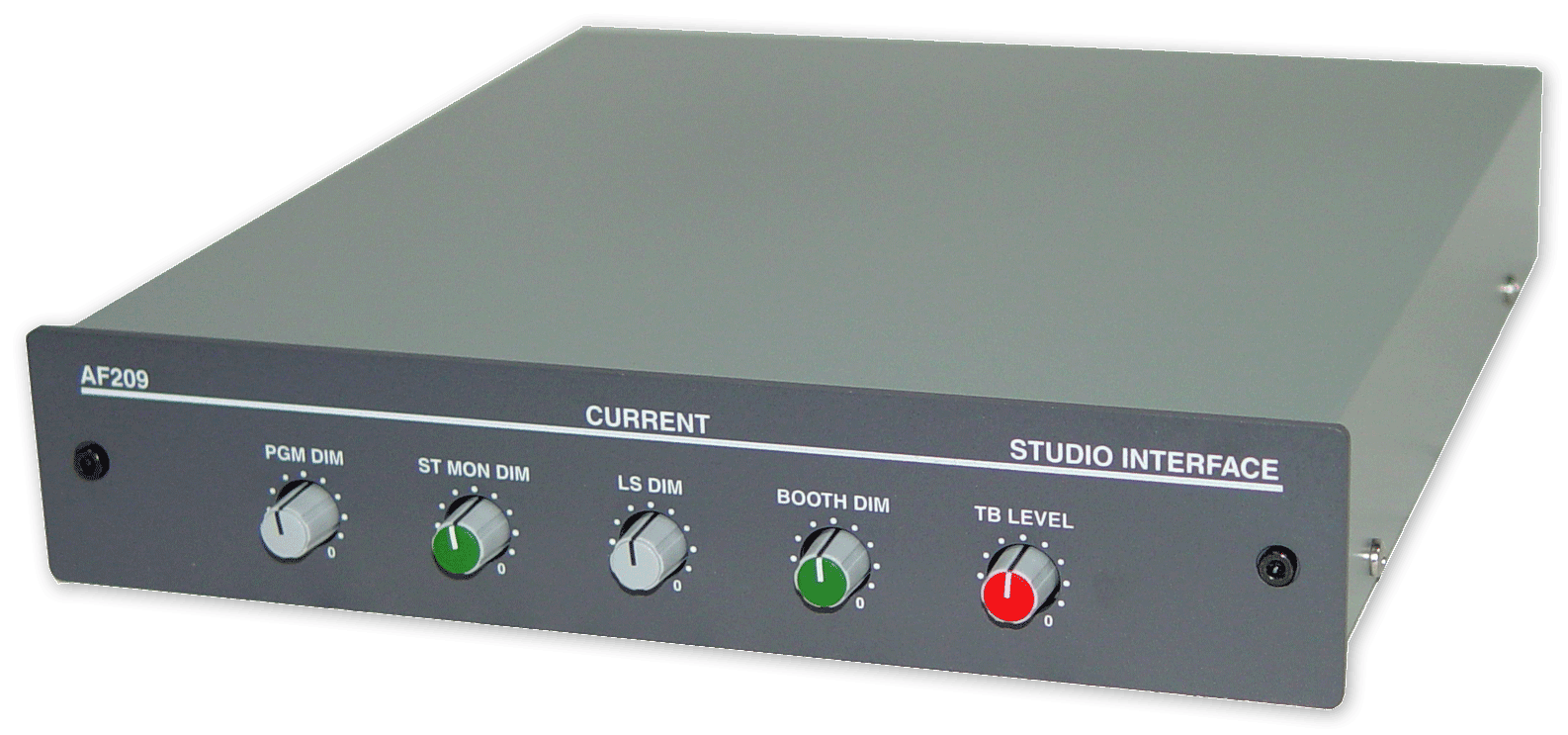

AF209

STUDIO INTERFACE

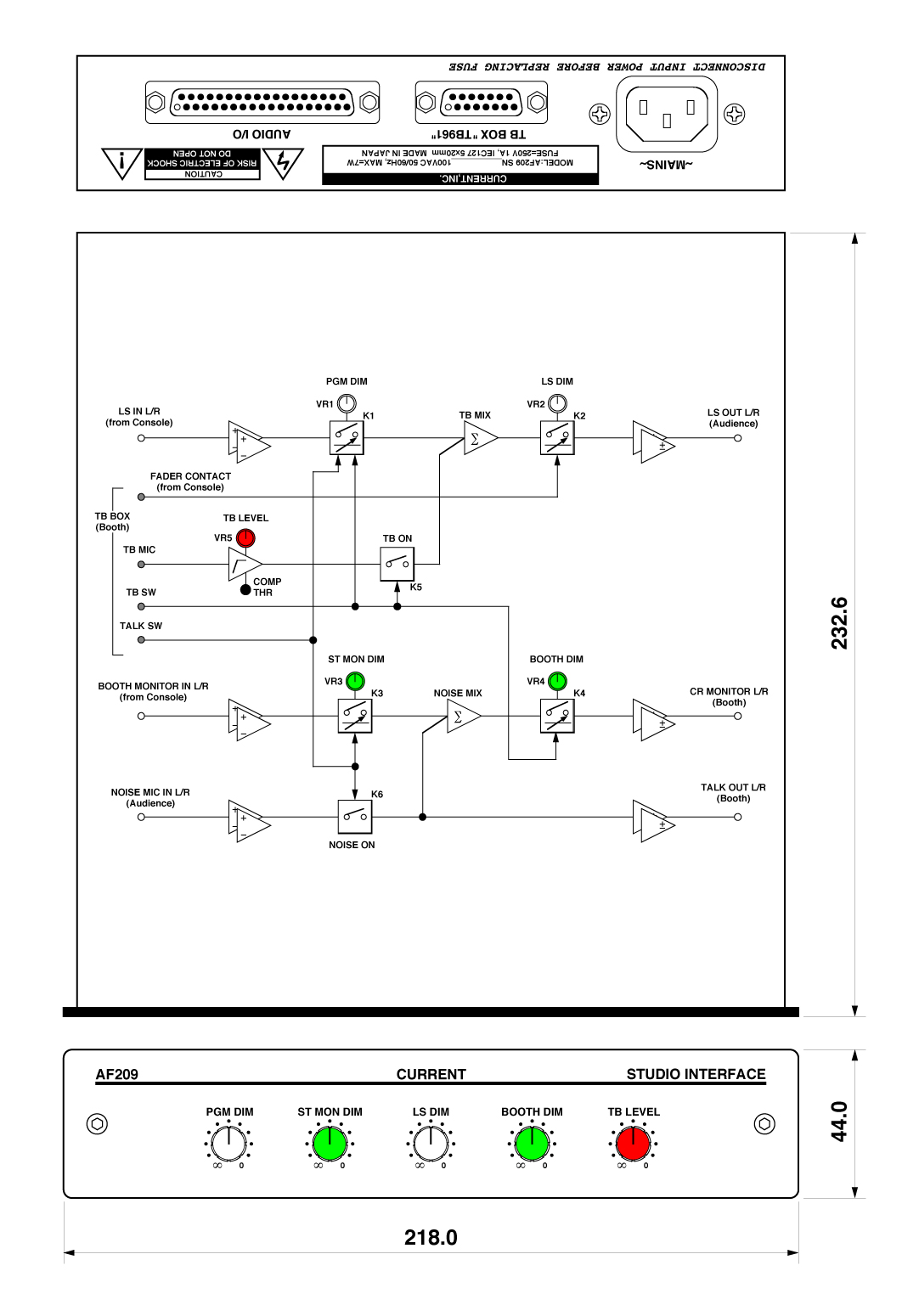

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●双方向トークバックシステム
●各系統独立ＤＩＭレベルコントロール
●リモートＴＢボックス
●ＤＪブースに最適
●ハーフラックサイズ

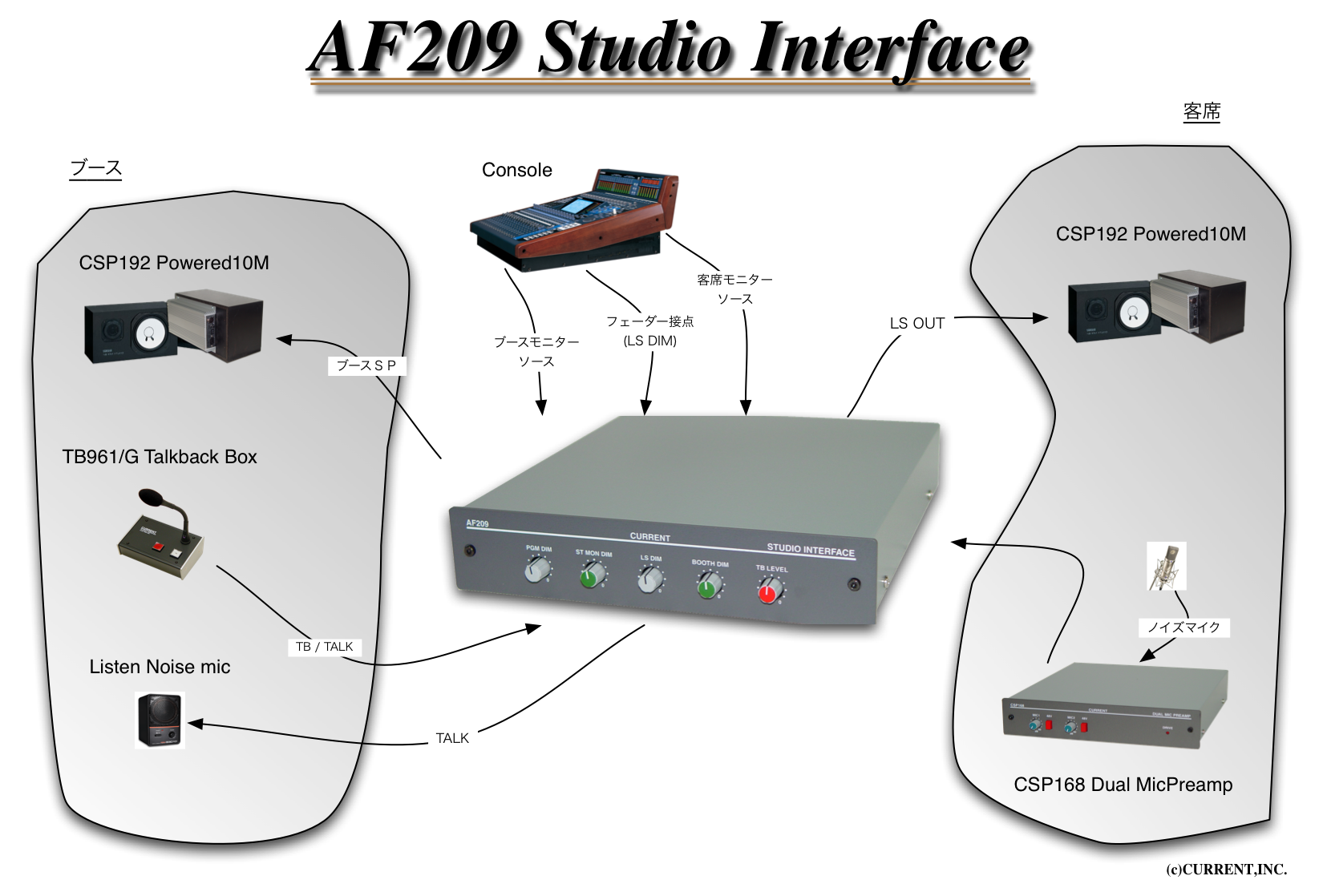

　ＡＦ２０９は双方向コミュニケーションが可能なコミュニケーションシステムで、ＤＪブースと客席のあるサテライトスタジオなどで使用するのに最適な機能を備えています。

◆ブースから客席
　客席へのモニタースピーカーには通常はコンソールからのモニターソースが送られていますが、ＴＢボックスのＴＢボタンを押すと、ブース内のモニターにＤＩＭがかかると共に、客席モニターにはＤＩＭがかかり、ＴＢボックスのマイク信号がミックスされて出力されます。また、コンソールのノイズマイクフェーダーの接点で客席モニターにＤＩＭをかけることもできます。このとき、ＴＢレベル、ブースモニター及び、客席モニターのＤＩＭレベルはフロントパネルで設定できます。

◆客席からブース
　ブースのモニタースピーカーには通常はコンソールからのモニターソースが送られていますが、ＴＢボックスのＴＡＬＫボタンを押すと、客席モニター及び、ブースモニターにＤＩＭかかり、ブースモニターには客席ノイズマイクがミックスされて出力されます。また、ＴＡＬＫボタンが押された場合のノイズマイクのみの出力も用意されています。このとき、ブースモニターＤＩＭレベルはフロントパネルで設定できます。

◆その他

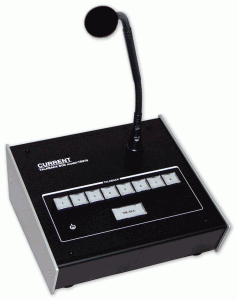

　ＴＢボックス用のマイクアンプにはコンプレッサーを内蔵しているため明瞭度の高いコミュニケーションが可能です。ノイズマイク入力はライン入力ですので、外部マイクアンプまたは、コンソール出力を接続して下さい。また、ＴＢボックスにはＴＢ９６１を使用できます。

■ 仕　様
•INPUTS: STEREO LS IN, STEREO Booth MON IN
STEREO NOISE MIC IN
•INPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•OUTPUTS: STEREO LS OUT, STEREO CR OUT
STEREO NOISE MIC OUT
•OUTPUTS REFERENCE LEVEL: =+4dBu, MAX +24dBu
•INPUTS/OUTPUTS: CONNECTORS: D37-F (#4-40)
•TB BOX: TB961 COMPATIBLE15-F (#4-40)
•CONTROL: PGM, ST_MON, LS BOOTH DIM LEVEL, TB_LEVEL
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•MAINS:100VAC 50/60Hz 10W(MAX)
•DIMENSIONS: 212W x 44H x 232D 3kg

  AF209 “AUDIO I/O” D37-F(#4-40)
 1 PROGRAM INPUT for LS L+          20 PROGRAM INPUT for LS L-
 2 PROGRAM INPUT for LS LG          21 PROGRAM INPUT for LS R+
 3 PROGRAM INPUT for LS R-          22 PROGRAM INPUT for LS RG
 4 BOOTH MONITOR SOURCE INPUT L+    23 BOOTH MONITOR SOURCE INPUT L-
 5 BOOTH MONITOR SOURCE INPUT LG    24 BOOTH MONITOR SOURCE INPUT R+
 6 BOOTH MONITOR SOURCE INPUT R-    25 BOOTH MONITOR SOURCE INPUT RG
 7 NOISE SOURCE INPUT L+            26 NOISE SOURCE INPUT L-
 8 NOISE SOURCE INPUT LG            27 NOISE SOURCE INPUT R+
 9 NOISE SOURCE INPUT R-            28 NOISE SOURCE INPUT RG
10 LS OUTPUT L+                     29 LS OUTPUT L-
11 LS OUTPUT LG                     30 LS OUTPUT R+
12 LS OUTPUT R-                     31 LS OUTPUT RG
13 CR OUTPUT L+                     32 CR OUTPUT L-
14 CR OUTPUT LG                     33 CR OUTPUT R+
15 CR OUTPUT R-                     34 CR OUTPUT RG
16 TALK OUTPUT L+                   35 TALK OUTPUT L-
17 TALK OUTPUT LG                   36 TALK OUTPUT R+
18 TALK OUTPUT R-                   37 TALK OUTPUT RG
19

  AF209 "TB961" D9-F(#4-40)
 1 FADER CONTACT for LS DIM Lo       9 CONTACT COMMON 0V
 2 LAMPS COMMON +15V                10 SWITCHES COMMON 0V
 3 TB SWITCH 0V                     11
 4 TALK SW 0V                       12
 5                                  13
 6                                  14
 7 +4.5V MIC POWER +4.5V            15 TALKBACK MIC SIGNAL
 8 MIC GND
