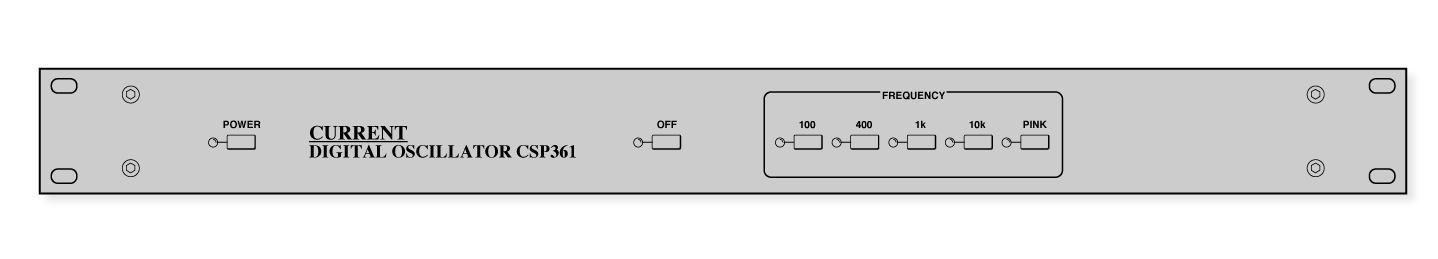

CSP361

DIGITAL OSCILLATOR

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●２４ビットＡＥＳ／ＥＢＵオシレーター
●外部ＡＥＳシンク
●独立２系統出力
●リモートコントロール
●１９インチ１Ｕサイズ

　ＣＳＰ３６１はＡＥＳ／ＥＢＵデジタルオーディオ出力のサイン波オシレーターで、２４ビットのワード長で出力が可能です。デジタルコンソール、デジタルマスタリングシステム内の基準信号発振器として最適です。

◆コントロール

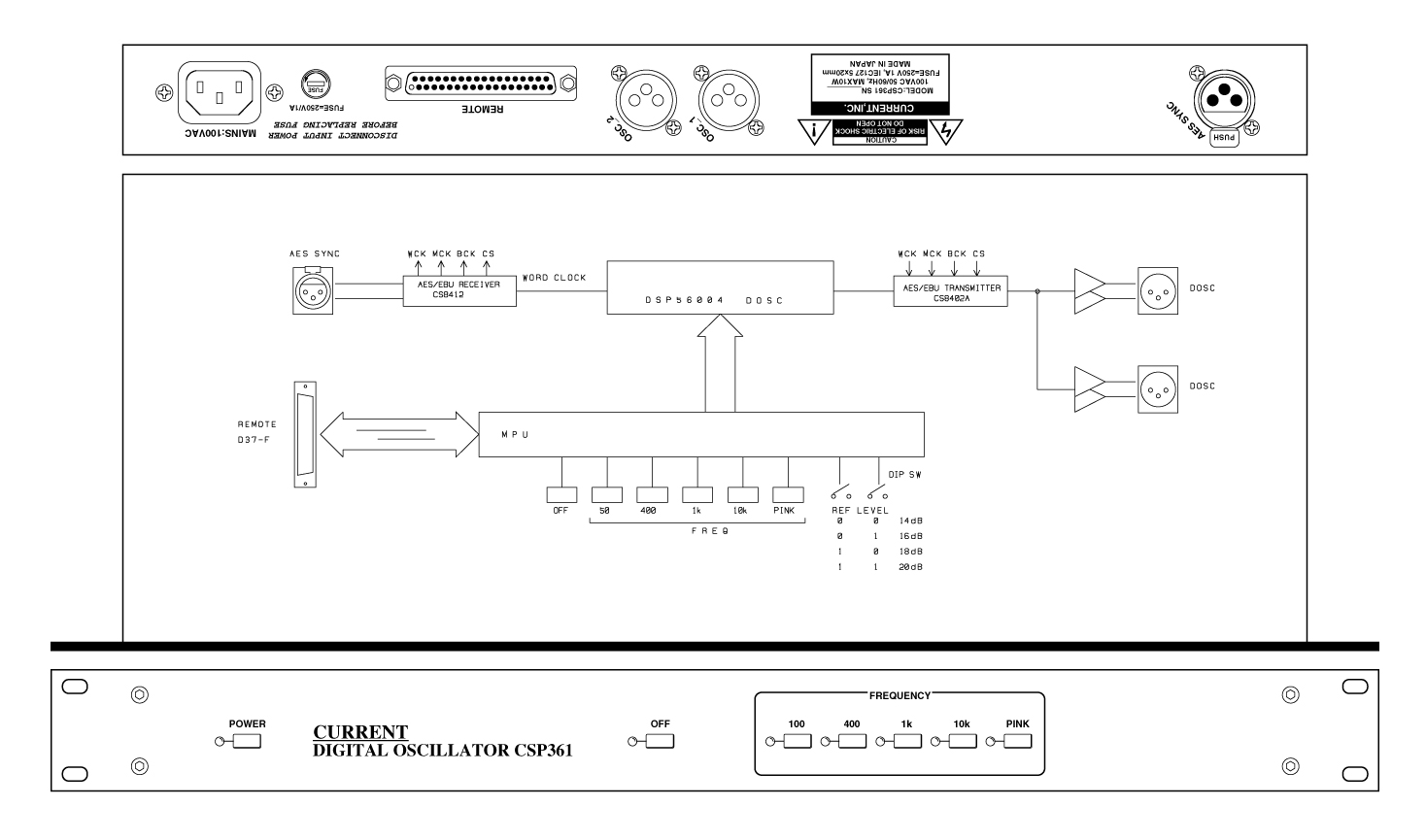

　ＣＳＰ３６１はＡＥＳ／ＥＢＵフォーマットの２４ビットオシレーターで、５０、４００、１ｋ、１０ｋＨｚの周波数選択が可能です。また、Ｆｓは４４．１、４８ｋＨｚに対応し、外部同期信号（ＡＥＳ／ＥＢＵ）に追従します。

◆リファレンスレベル
　ＣＳＰ３６１のリファレンスレベルは内部のディップスイッチ設定により、−１４、−１６、−１８、−２０ｄＢＦＳの４通りの設定ができます。また、選択している周波数ボタンを押しながらＯＦＦボタンを押すと、一時的に０ｄＢＦＳにセットすることができ、もう一度押すと元に戻ります。

◆リモートコントロール
　フロントパネルの周波数選択及びＯＦＦボタンはリモートコントロールすることもできます。

◆その他
　ＣＳＰ３６１はスタンドアロンでは動作しませんので必ず外部同期用ＡＥＳ信号を入力してください。この信号にはオーディオが含まれていても構いません。

■ 仕　様
●出力信号フォーマット：ＡＥＳ／ＥＢＵ
●出力信号：サイン波、ピンクノイズ
●出力信号分解能：２４ビット
●出力レベル：０、ー１４、ー１６、ー１８、−２０ｄＢＦＳ
●出力周波数：５０、４００、１ｋ、１０ｋＨｚ
●サンプルレート：４４．１、４８ｋＨｚ
●外部同期：ＡＥＳ／ＥＢＵシンク
●リモート：Ｄｓｕｂ３７−Ｆ（＃４−４０）
●電源：１００ＶＡＣ　５０／６０Ｈｚ　１０Ｗ
●外形寸法：４８２Ｗｘ４４Ｈｘ３０３Ｄ　４ｋｇ

   CSP361 "REMOTE" D37-F(#4-40)
 1                              20
 2 SWITCHES COMMON 0V           21 LAMPS COMMON +5V
 3                              22
 4                              23
 5                              24
 6                              25
 7                              26
 8 OSC OFF SWITCH               27 OSC OFF LAMP
 9                              28
10 50Hz SWITCH                  29 50Hz LAMP
11 400Hz SWITCH                 30 400Hz LAMP
12 1KHz SWITCH                  31 1KHz LAMP
13 10KHz SWITCH                 32 10KHz LAMP
14 PINK SWITCH                  33 PINK LAMP
15                              34
16                              35
17                              36
18                              37
19
