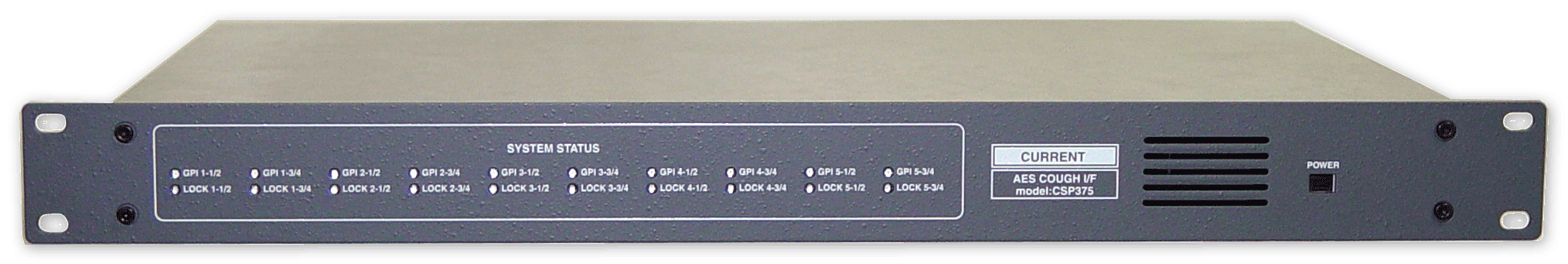

CSP375

AES COUGH I/F

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●24bit、96kHz
●AESカフインターフェース
●最大10ch
●ソフトミュート
●19インチ1Uサイズ

 CSP375は10chのAESカフインターフェースです。最大10台のカフを接続してデジタルカフシステムを構築することができます。また、カフシステムのみならずAESラインのミュート制御用として幅広く応用可能です。

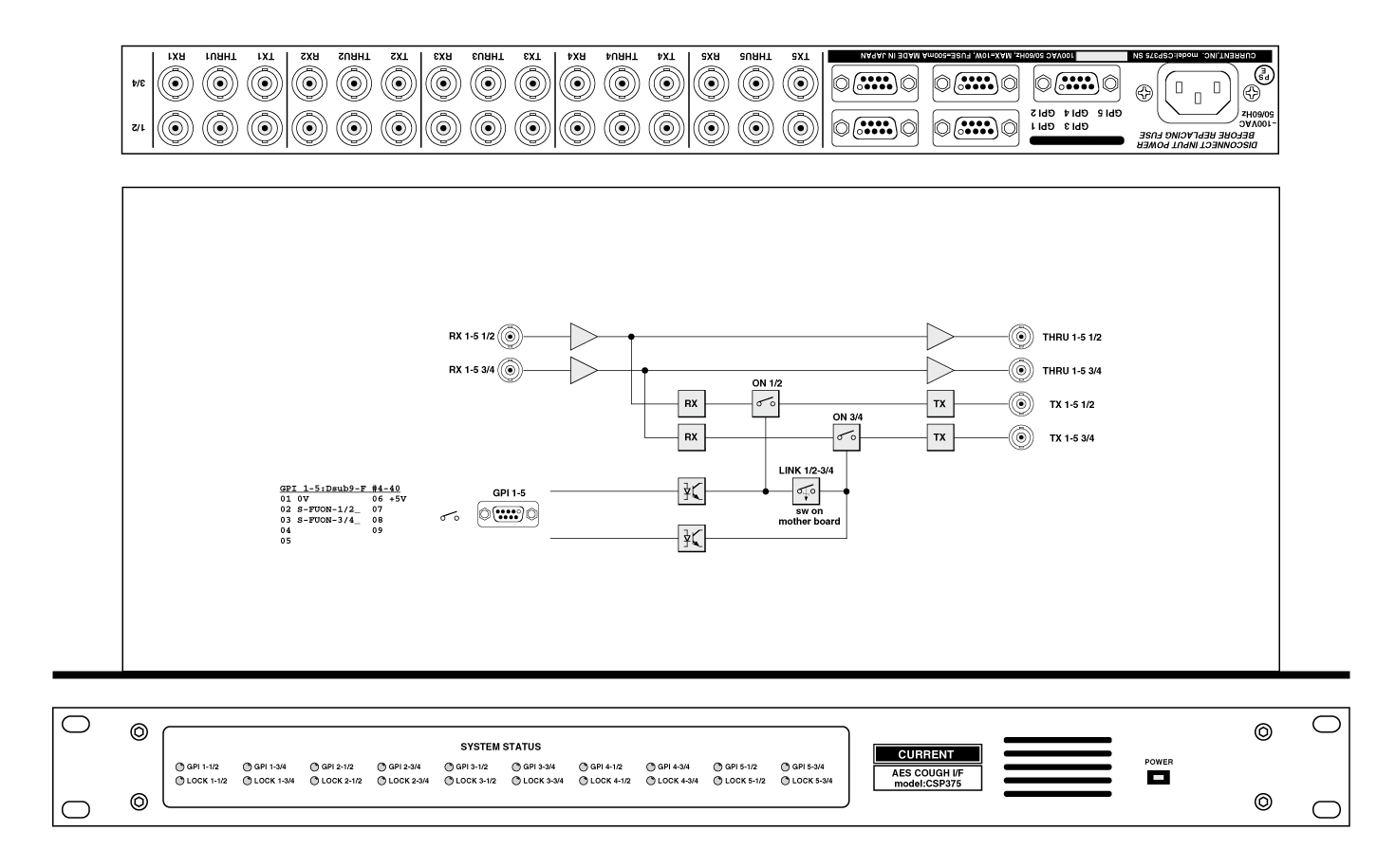

◆入出力
 AES1/2、3/4のグループが最大で5組実装できます。スルー出力にはバッファーされた入力信号がそのまま出力されます。出力にはカフ制御された信号が出力されます。

◆カフ・コントロール
 GPIポートに接続されたカフ接点がONの間だけオーディオデータが出力され、OFFの状態ではAES/EBU信号のオーディオデータをゼロにして出力します。各入出力グループの1/2と3/4は内部スイッチ設定で同時制御できます。また、カフONの状態はフロントパネルのLED点灯で確認できます。

◆同期
 CSP375は入力された96kHzまでのAES信号に同期して動作します。入力信号が途切れた場合には48kFsの内部クリスタルに切りかわります。なお、システムのロック状態はフロントパネルのLEDで確認できます。

◆チャンネルステイタス等
 入力されたオーディオデータ以外のチャンネルステイタス、ユーザーズビットは内部処理をしないでそのまま出力します。オーディオデータだけを受信処理することを推奨します。

◆入力フォーマット
 オーディオデータのみを処理していますのでプロ、コンシューマーフォーマットを問いません。

◆その他
 対応カフユニットとしてコンパクトなAF109が最適です。また、モジュール構造ですので必要に応じて1ch単位で実装できます。

■ 仕 様
•DIGITAL INPUTS: UNBALANCED 75Ω 1Vpp
•DIGITAL INPUTS REFERENCE LEVEL: -20dBFs, MAX 0dBFs
•DIGITAL INPUTS CONNECTOR: BNC
•ANALOG OUTPUTS: UNBALANCED 75Ω 1Vpp
•CONTROL: ON/OFF
•Resolution: 24 bits
•Sample Rate: 32-96kHz
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -90dB
•GPI: 1-5 D9-F (#4-40)
•MAINS: 100VAC 50/60Hz 10W(MAX)
•DIMENSIONS: 482Wx44Hx303D 4kg

    GPI 1-5:Dsub9-F #4-40
01 0V            06 +5V
02 S-FUON-1/2_   07
03 S-FUON-3/4_   08
04               09
05

• Order Information

御注文型番 備考 価格(+TAX)
CSP375-101 カフモジュール ¥96,000
CSP375-102 メインフレーム ¥480,000
