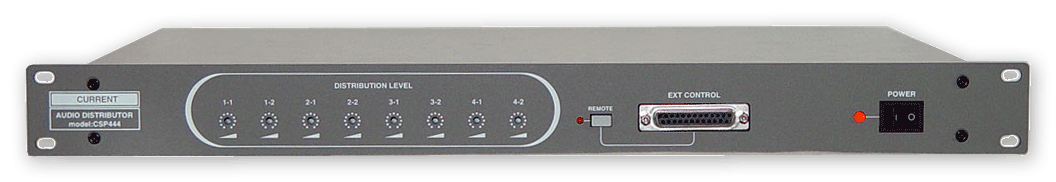

CSP444

1:2×4 AUDIO DISTRIBUTION AMP

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●オーディオ２分配を４系統装備
●スーパーローノイズ
●リモートボリウム接続可能
●全出力に±１０ｄＢトリム付
●入出力ともにＸＬＲコネクタ
●６００Ωライン対応
●１９インチ１Ｕサイズ

　ＣＳＰ４４４は２分配を４系統備えた高音質のオーディオディストリビューションアンプです。入出力ともバランス仕様のＸＬＲコネクターを備え、フロントパネルのトリムでは約±１０ｄＢの可変もでき、リモートボリウムを接続することも出来ます。

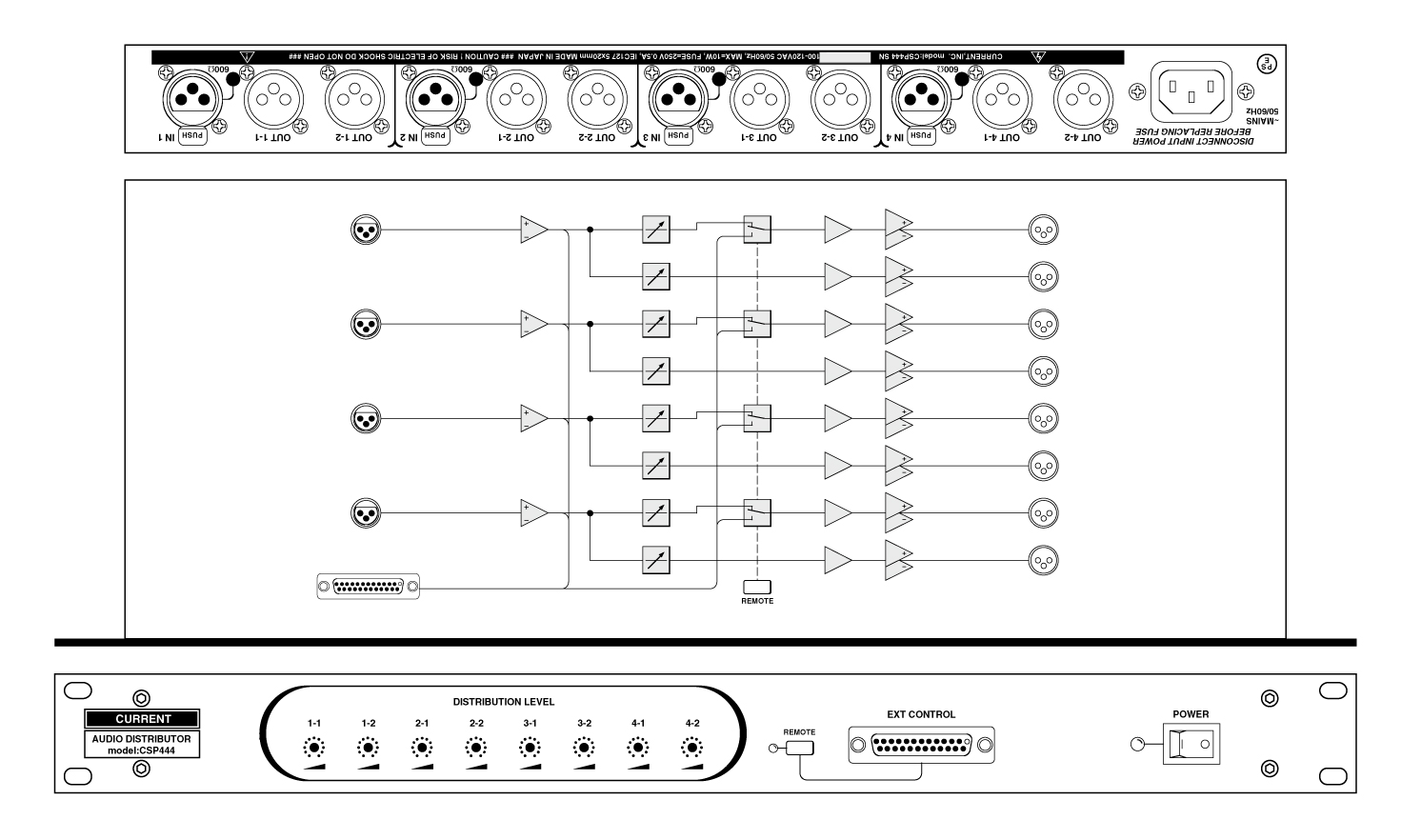

◆ディストリビューション
　ＣＳＰ４４４はオーディオ２分配回路が４系統備えられており、各出力は独立でレベル設定を行えます。標準ではフロントパネルのトリムで±１０ｄＢの可変が可能です可変範囲の変更も可能ですのでお問い合わせ下さい。

◆入力インピーダンス
　リヤパネルのプッシュボタンで１−４を個別に６００Ωを負荷することが出来ます。

◆リモート
　フロントパネルのREMOTEスイッチをONにすると、各系統の出力１は接続されたリモートボリウムでフロントパネルのトリムに代わってレベルコントロールが可能です。

◆その他
　オプションでフロントパネルのトリムを手で操作可能なつまみに変更することもできますのでお問い合わせ下さい。

■ 仕　様
•INPUTS IMPEDANCE: 36kΩ/600Ω, BALANCED
•INPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•INPUTS CONNECTOR: XLR3-F
•OUTPUTS IMPEDANCE: 50Ω, BALANCED
•OUTPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•OUTPUTS CONNECTOR: XLR3-M
•CONTROL: OUTPUT TRIM ±10dB
•FREQUENCY RESPONSE: 20~20kHz ±0.1dB
•THD: < 0.01% at 1kHz, REFERENCE LEVEL
•NOISE LEVEL: < -90dBu
•MAINS: 100-120VAC 50/60Hz MAX=15W
•DIMENSIONS: 482Wx44Hx303D 4Kg

  CSP444 “REMOTE” D25-F(#4-40)
 1 REMOTE POT 1 CW       14 REMOTE POT 1 WIPER
 2 REMOTE POT 1 CCW      15 REMOTE POT 2 CW
 3 REMOTE POT 2 WIPER    16 REMOTE POT 2 CCW
 4 REMOTE POT 3 CW       17 REMOTE POT 3 WIPER
 5 REMOTE POT 3 CCW      18 REMOTE POT4 CW
 6 REMOTE POT 4 WIPER    19 REMOTE POT 4 CCW
 7                       20
 8                       21
 9                       22
10                       23
11                       24
12                       25
13
