CSP943

MONITOR POT

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●モニターコントローラー
●大型ノブ
●ＸＬＲとＤｓｕｂ２５
●電源不要
●コンパクト

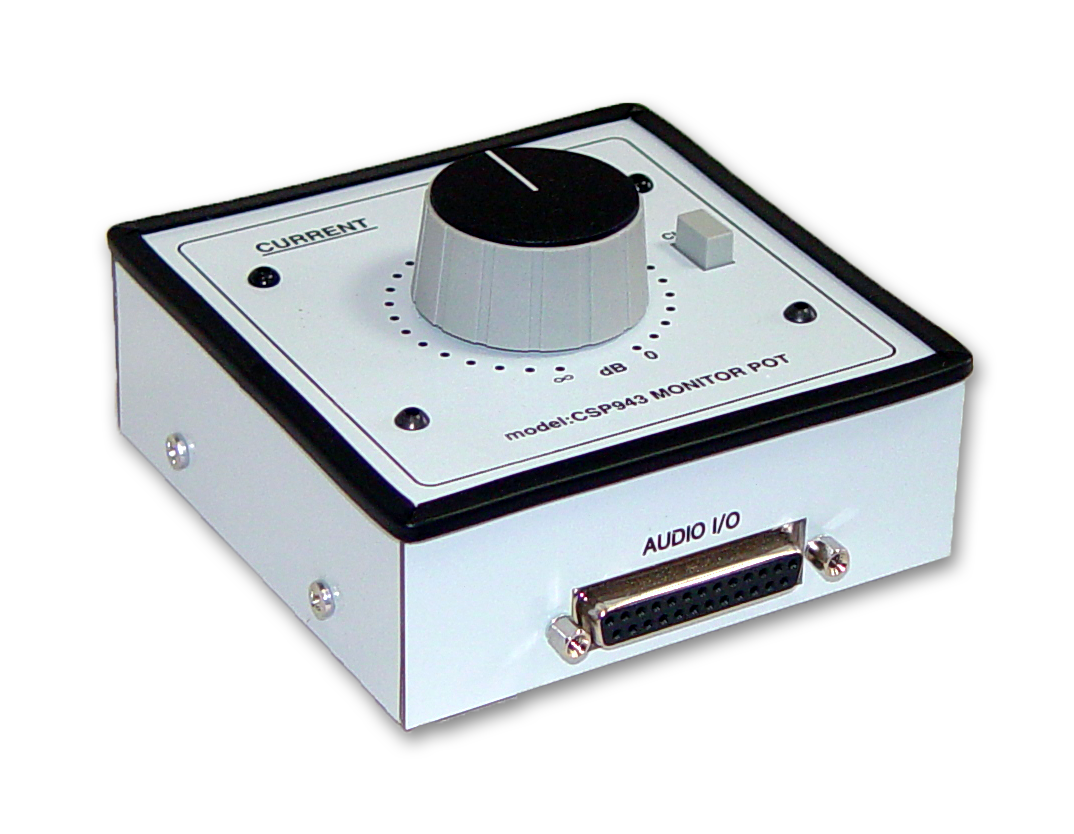

　ＣＳＰ９４３はＤｓｕｂ２５コネクタとＸＬＲコネクタを実装したモニターコントローラーです。大型ノブの採用で微妙なコントロールを可能にします。シンプルなパッシブ構成ですので色づけのないサウンドを提供します

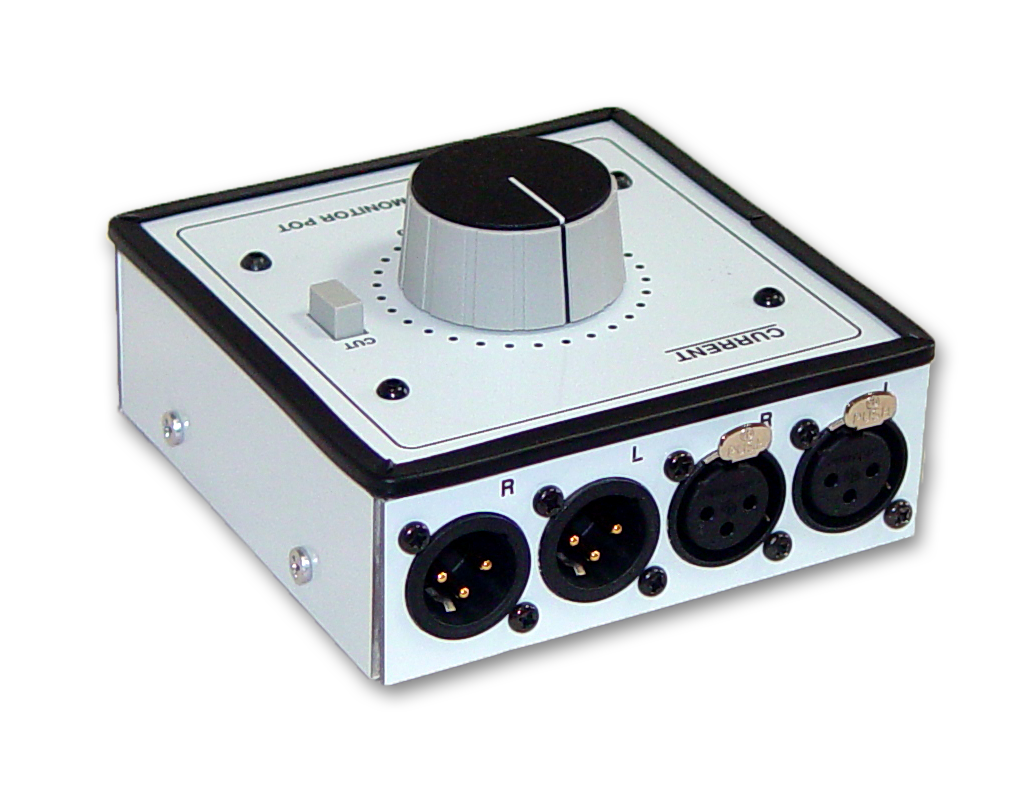

◆コネクタ
　ＸＬＲとＤＳＵＢはパラ接続されていますのでシステムに応じていずれかを使用出来ます。出力は同時に接続することが出来ますが、負荷インピーダンスが低くなるため規定通りの減衰カーブにはなりません。

◆入出力
　１０ｋΩのボリウムを使用していますので出力ケーブルが長いと高域が減衰しますのでご注意下さい。

◆ステップ式
　ＣＳＰ９４３−１は２３ステップ方式ですので連動誤差も少なくレベル再現性が高いタイプです。Ｕ−ｐａｄ方式ですので挿入損失が約９ｄＢあります。減衰ステップは0, 2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 37, 42, 50, 60, ∞です。10kΩの負荷の場合が最も設計値に近い減衰量になります。

■ 仕　様
•FREQUENCEY RESPONCE: 20~20kHz ±0.1dB
•GANG ERROR: <1dB (<0.5dB CSP943-1)
•LOAD IMPEDANCE: >10kΩ
•MAXMUM TTENUATION: 50dB, ∞ with CUT switch
•MULTI CONNECTORS: Dsub25-F(#4-40)
•INPUT CONNECTORS: XLR3-F
•OUTPUT CONNECTORS: XLR3-M

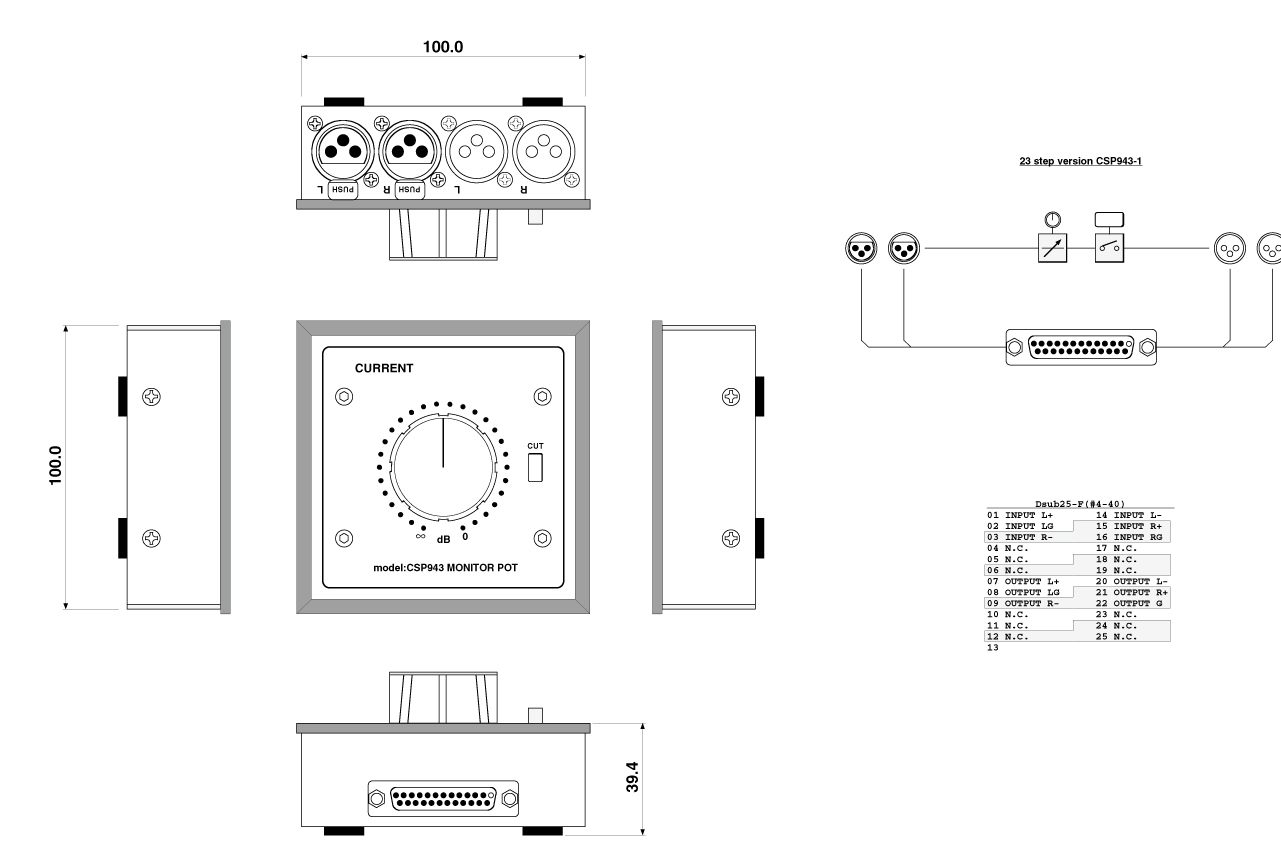

•DIMENSIONS: 100Wx100Dx32H 300g



	CSP943 DSUB25-F/M(#4-40)
 01 INPUT L+		14 INPUT L-
 02 INPUT L GND		15 INPUT R+
 03 INPUT R-		16 INPUT R GND
 04 N.C.+		17 N.C.
 05 GND			18 N.C.
 06 N.C.		19 GND
 07 OUTPUT L+		20 OUTPUT L-
 08 OUTPUT L GND	21 OUTPUT R+
 09 OUTPUT R-		22 OUTPUT R GND
 10 N.C.		23 N.C.
 11 GND			24 N.C.
 12 N.C.		25 GND
 13 N.C.

• Order Information
