CSP942

Dsub15 para plug M-FF

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

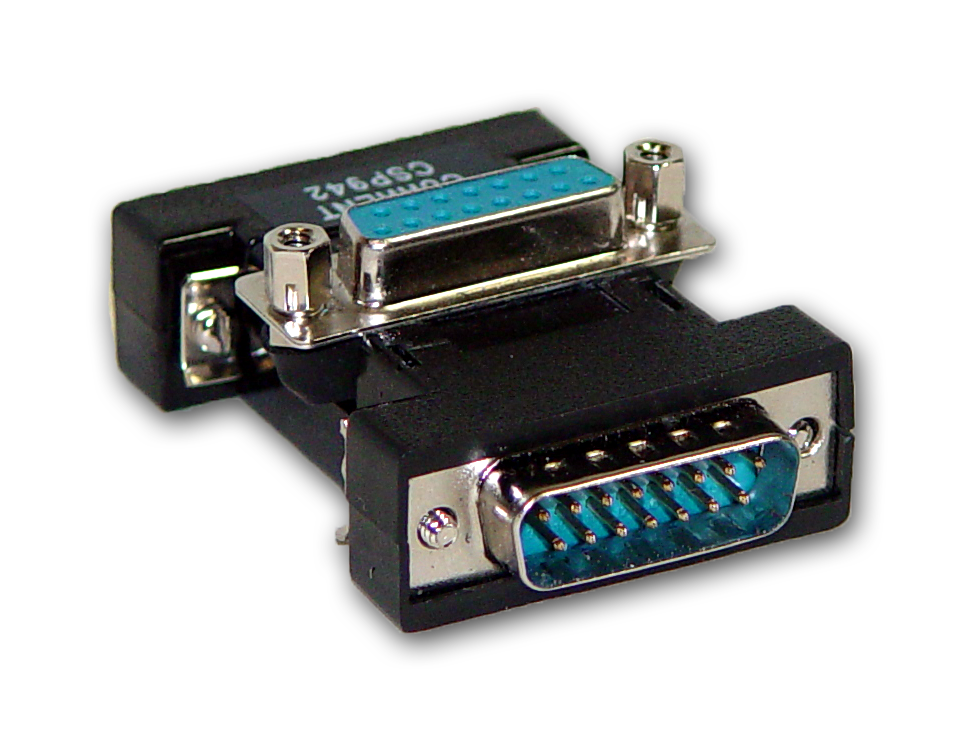

●Dsub15のパラプラグ
●オスメスの組み合わせ自由
●コンパクト

 CSP942はDsub15メスコネクタを2分配するときに使用出来るパラプラグです。全ピン独立結線されていますのでTBボックスやカフボックスの増設などのあらゆる用途に使用出来ます。

◆コネクタ

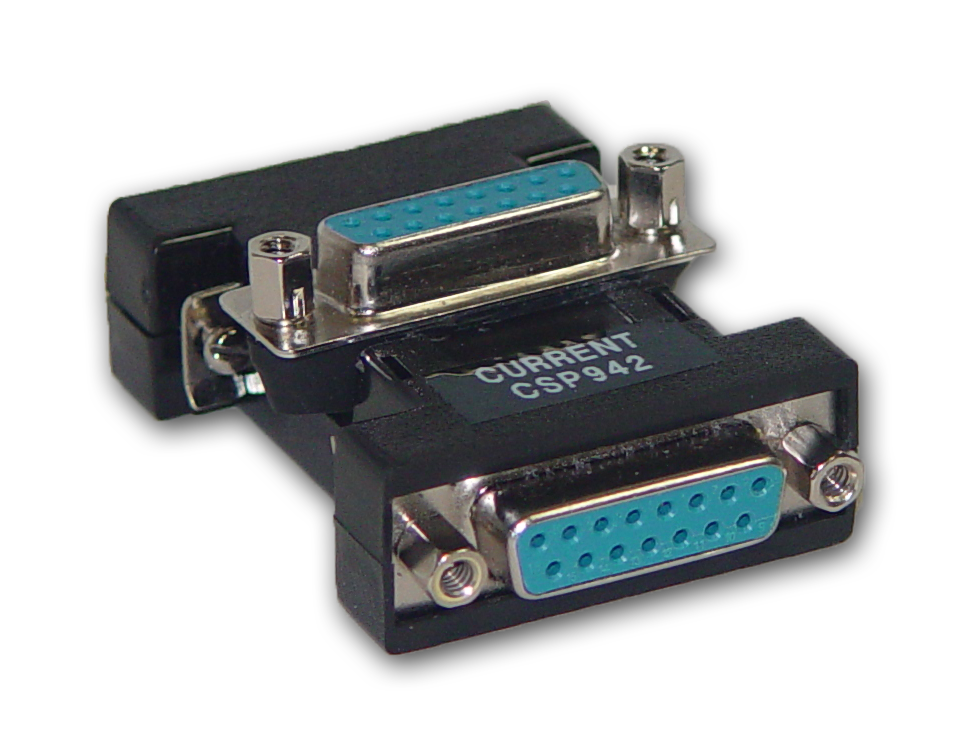

 オスが1個でメスが2個実装されています。ご注文時の指定でコネクタの極性は自由に組み合わせできます。

◆GND
 各コネクタのシャーシ同志は接続されていません。

◆その他
 その他の仕様でも製作いたしますのでお問い合わせ下さい。

■ 仕 様

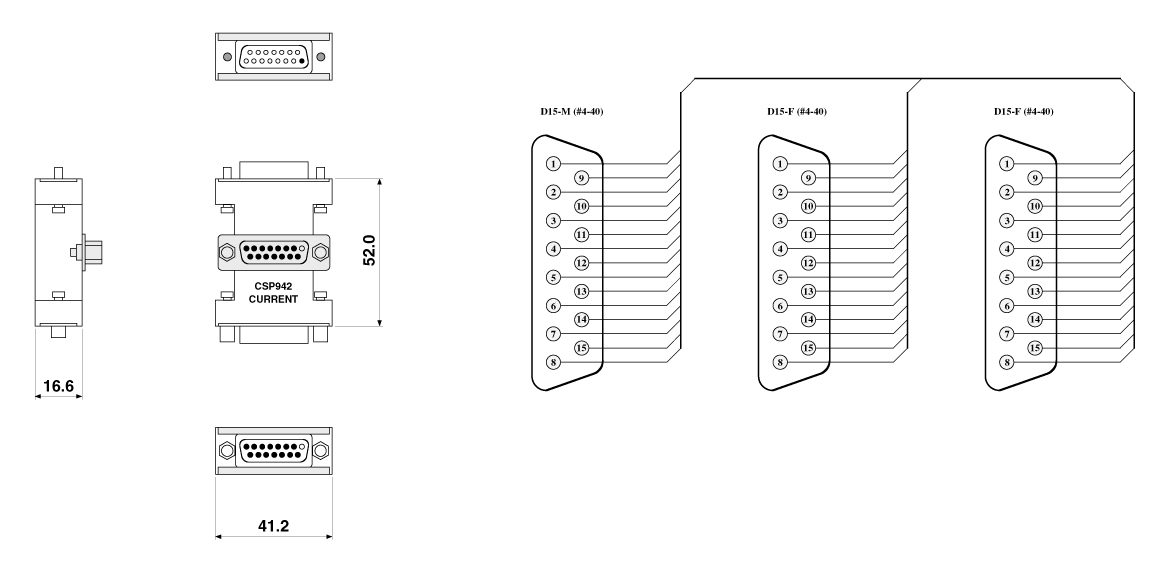

•CONNECTORS: Dsub15-F/M(#4-40)
•DIMENSIONS: 41Wx52Dx17H 60g

 CSP942 DSUB15-F/M(#4-40)
01 1 +       09 1 -
02 1 GND     10 2 +
03 2 -       11 2 GND
04 3 +       12 3 -
05 3 GND     13 4 +
06 4 -       14 4 GND
07 5 +       15 5-
08 s5 GND

• Order Information

御注文型番 備考 価格(+TAX)
CSP942 Dsub15 para plug M-FF ¥6,400
CSP940 Dsub25 para plug M-FF ¥7,200
CSP939 Dsub25 bus ¥12,000
CSP941 DB25 XLR BREAKOUT ¥36,000
CSP910 DB25 REVERSE 1-8 ¥6,400
