CSP941

DB25 XLR BREAKOUT

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●Ｄｓｕｂ２５のＸＬＲボックス
●オスまたはメスの組み合わせ自由
●XLRメスとTRSフォーンのコンボ型
●スルーコネクタ付き
●１、２ｃｈはミニジャックもパラ
●全ピン独立結線
●コンパクト

　ＣＳＰ９４１はＤｓｕｂ２５コネクタとＸＬＲコネクタの変換ボックスです。Ｄｓｕｂ２５はオスとメスの両方が実装され、ＸＬＲコネクタはオスまたはメスが実装されます。全ピン独立結線ですのでオーディオのみならずＤＭＸなどの制御用途にも使用可能です。

◆コネクタ

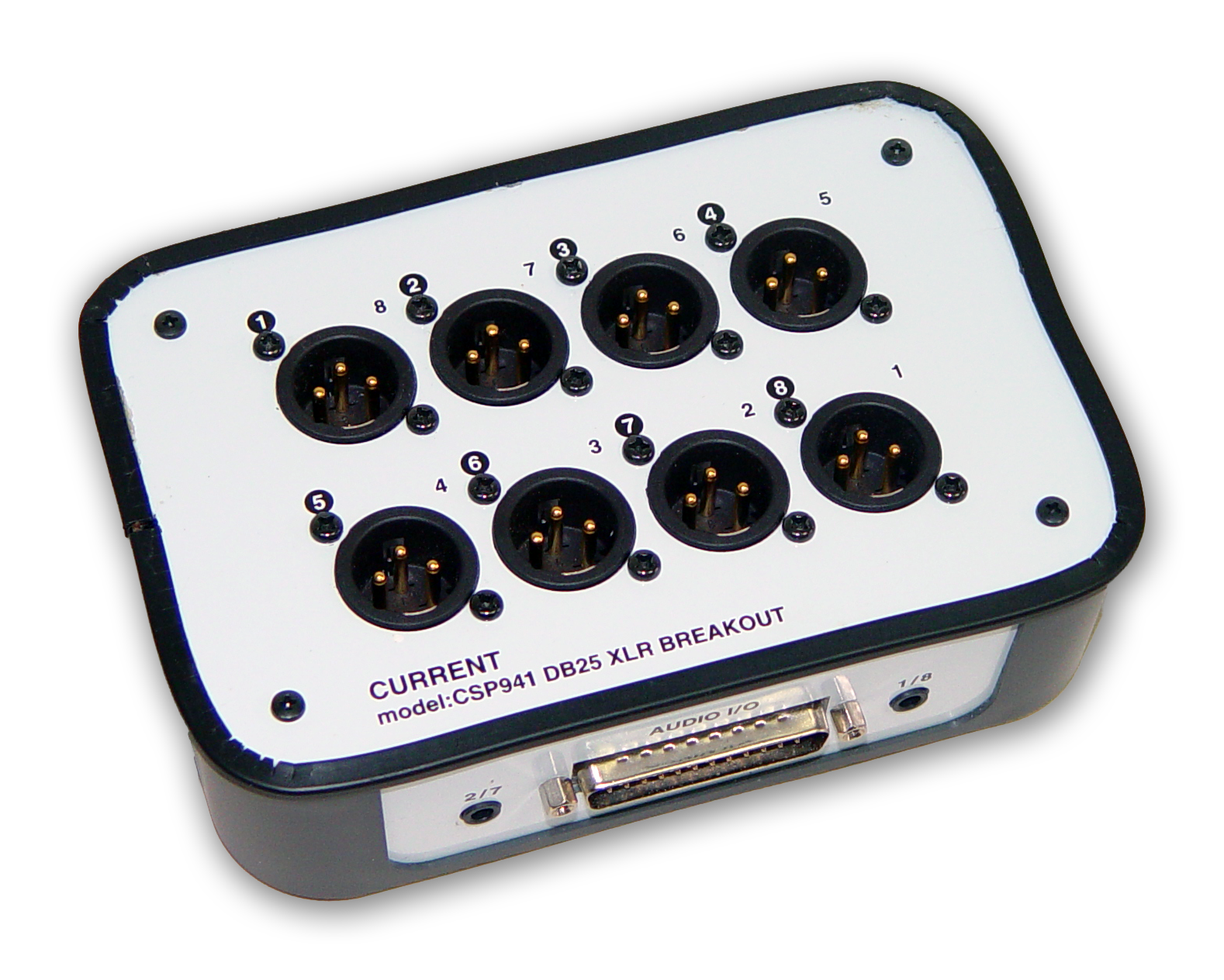

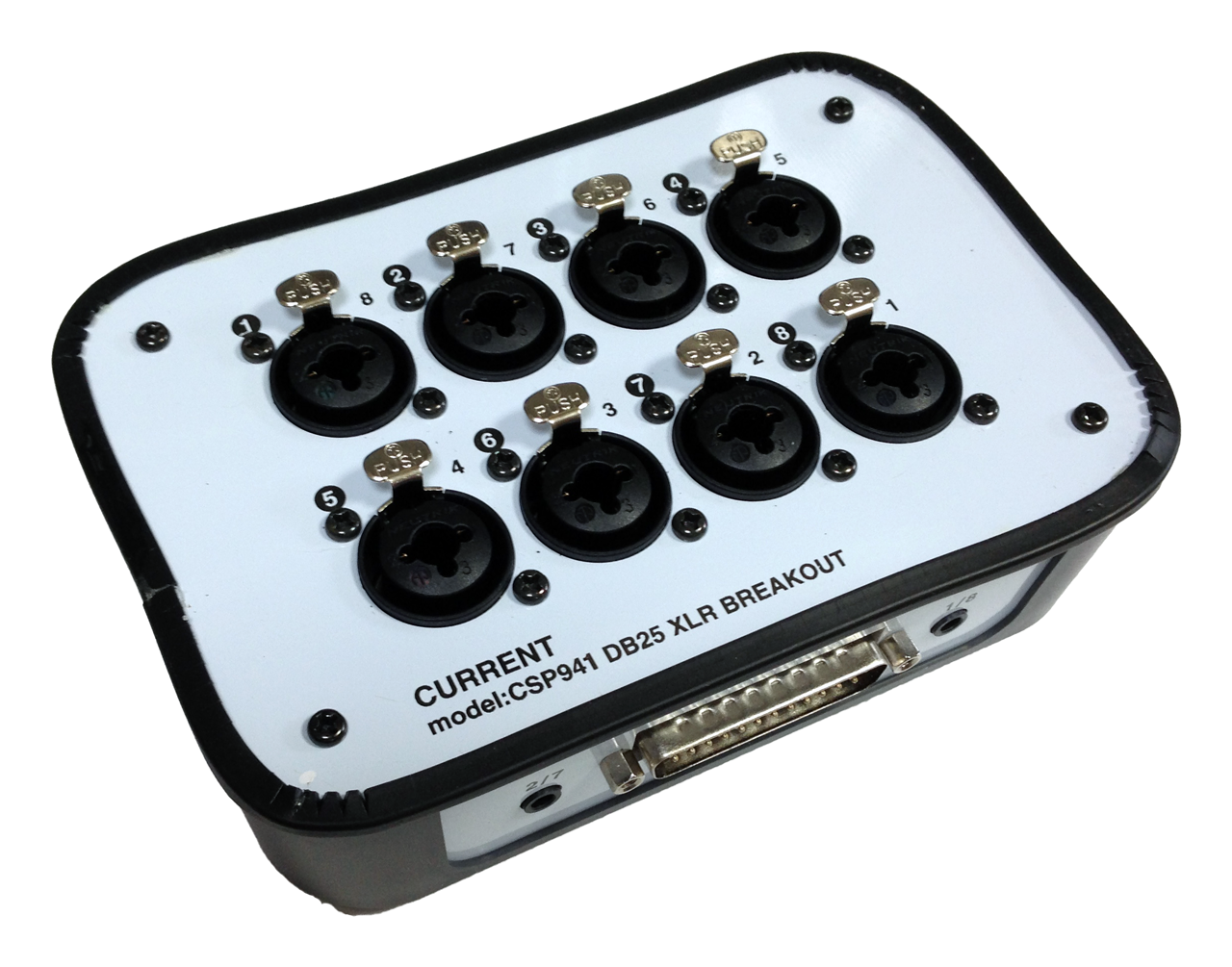

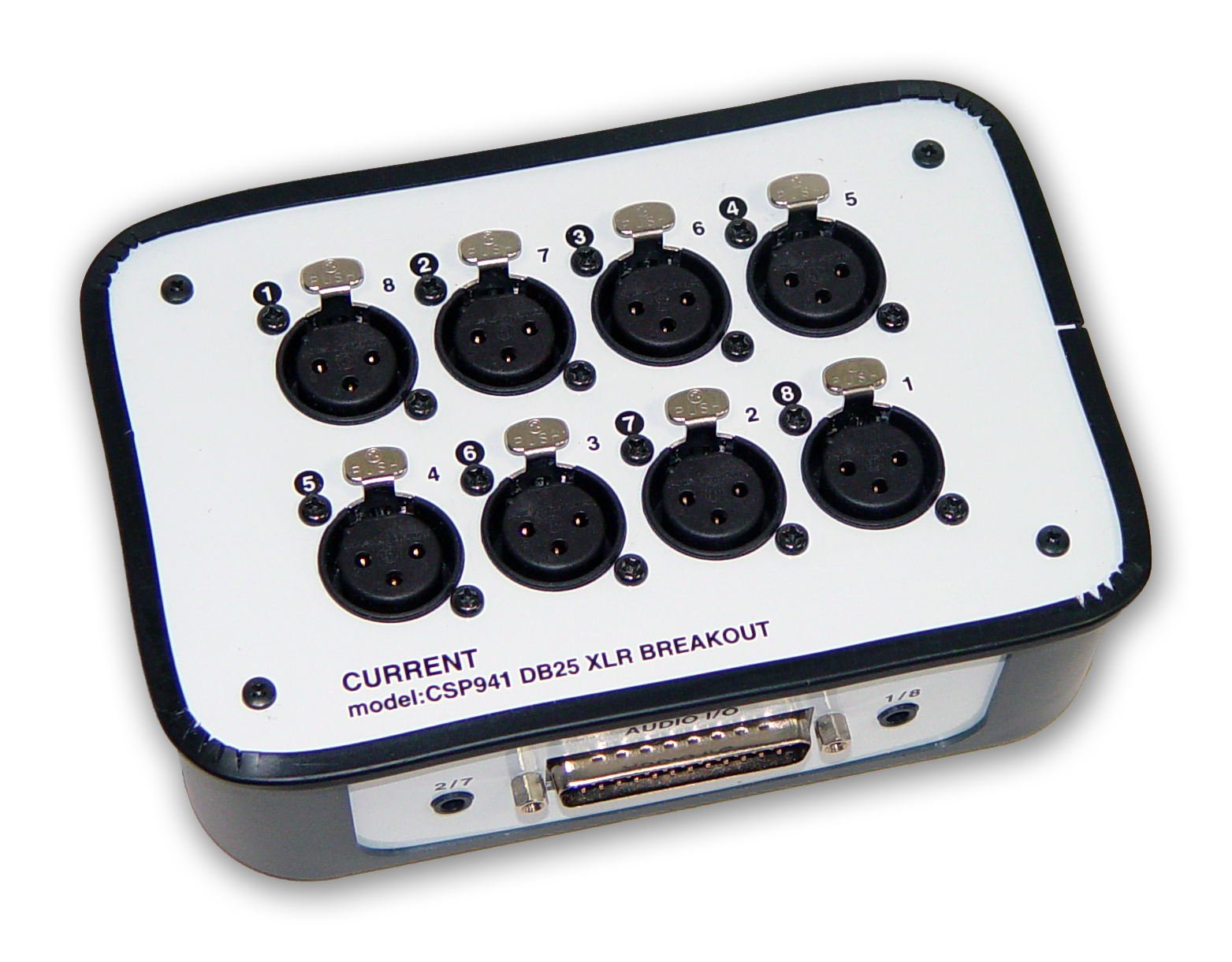

　CSP941-MにはXLRオスが8個、CSP941-FにはXLRメスが8個、CSP941-CにはXLRメスとTRSフォーンのコンボコネクタが実装されています。コネクタの極性はカスタム仕様に応じますのでお問い合わせください。なお、コンボ型にはメス型しかありません。

◆ｃｈ１、２
　ＸＬＲコネクタの１と２、７、８はパラでミニ３Ｐジャックでも接続出来ます。

◆GND
　ＸＬＲコネクタの１番ピンはノイズ対策のため100nFのコンデンサでシャーシに接続されています。

◆その他
　その他の仕様でも製作いたしますのでお問い合わせ下さい。

■ 仕　様
•MULTI CONNECTORS: Dsub25-F/M(#4-40)
•BREAKOUT CONNECTORS 1-8: XLR3-F/M
•BREAKOUT CONNECTORS 1,2 7,8: 3.5mm(1/8″) STEREO

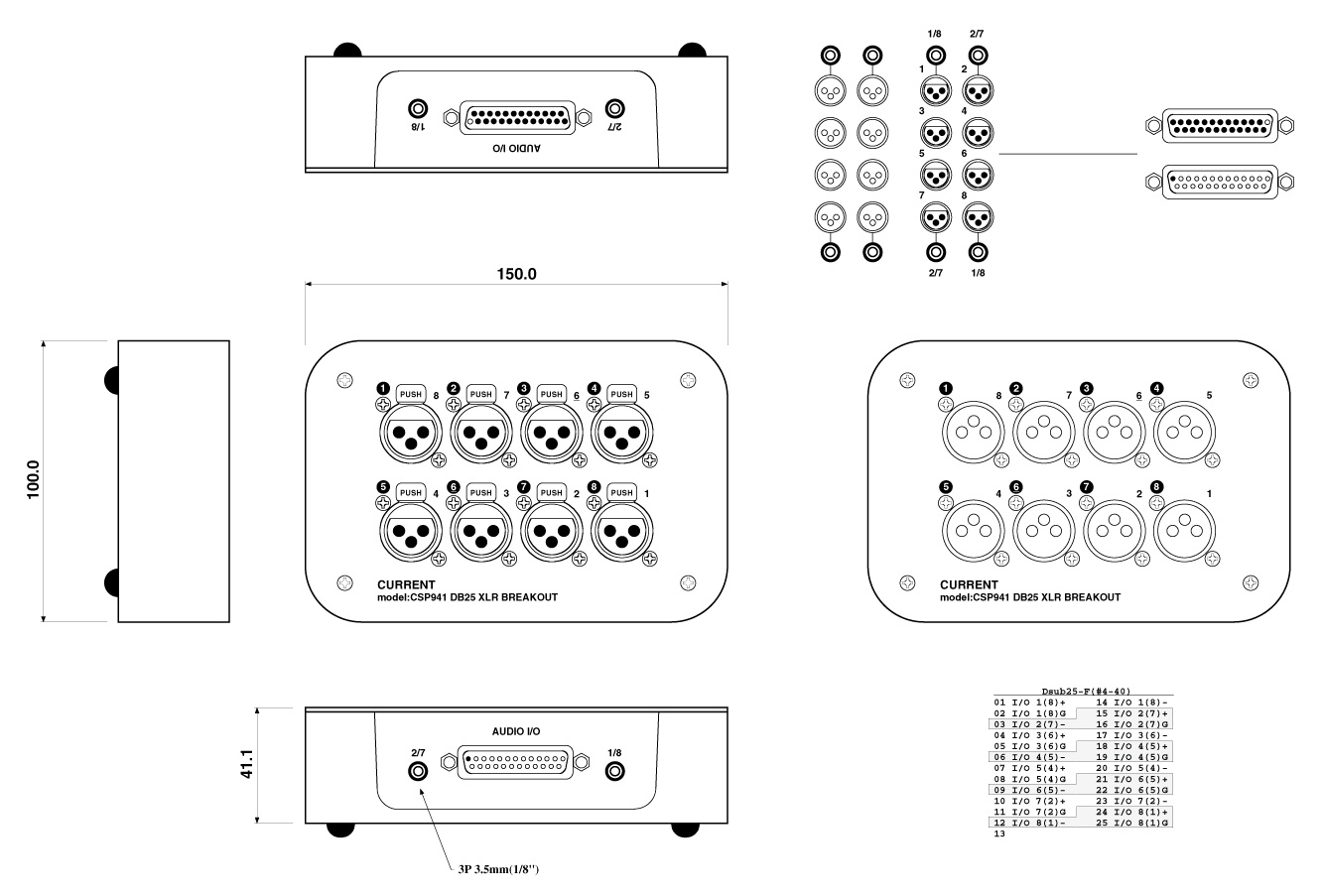

•DIMENSIONS: 154Wx104Dx43H 300g

CSP941 DSUB25-F/M(#4-40)
 01 I/O 1+	14 I/O 1-
 02 I/O 1 GND	15 I/O 2+
 03 I/O 2-	16 I/O 2 GND
 04 I/O 3+	17 I/O 3-
 05 I/O 3 GND	18 I/O 4+
 06 I/O 4-	19 I/O 4 GND
 07 I/O 5+	20 I/O 5-
 08 I/O 5 GND	21 I/O 6+
 09 I/O 6-	22 I/O 6 GND
 10 I/O 7+	23 I/O 7-
 11 I/O 7 GND	24 I/O 8+
 12 I/O 8-	25 I/O 8 GND
 13 NC
