CSP910

DB25 REVERSE 1-8

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●Dsub25のchリバース
●ch1ー8をch8ー1へ
●コンパクト

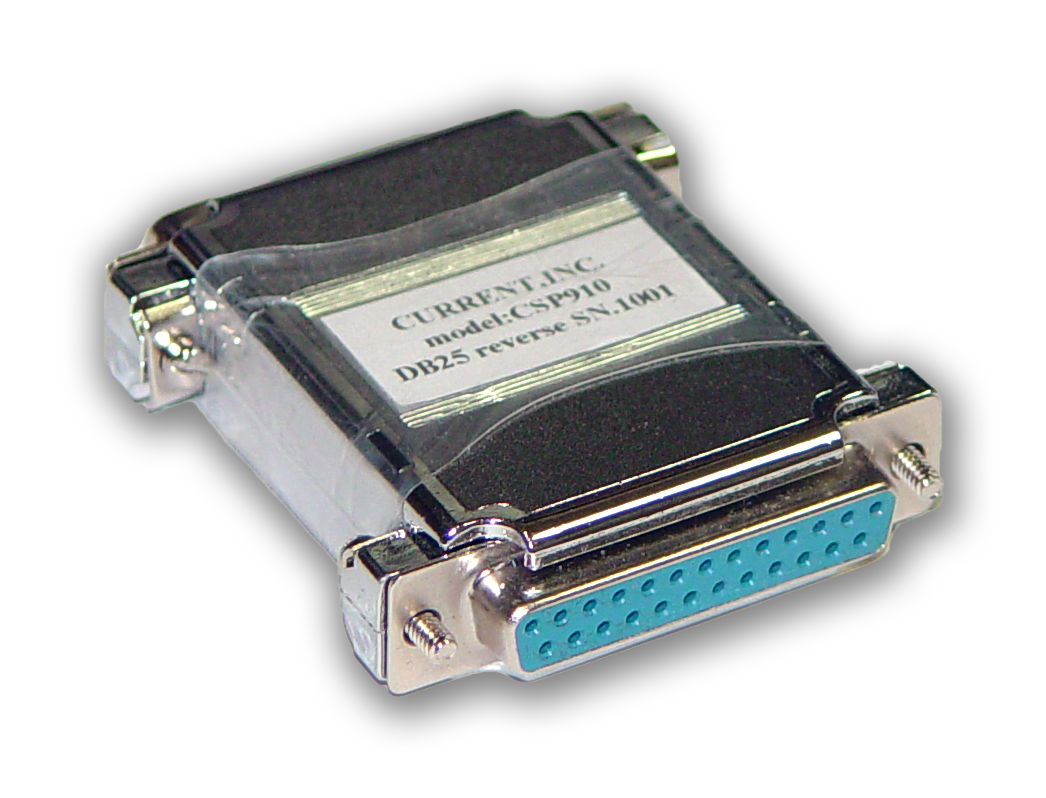

 CSP910はオーディオで使用しているDsub25の1chから8chの接続を反転して8chから1chへ変換するプラグです。オーディオのみならず条件が合えばその他の制御用途にも使用出来ます。

◆コネクタ

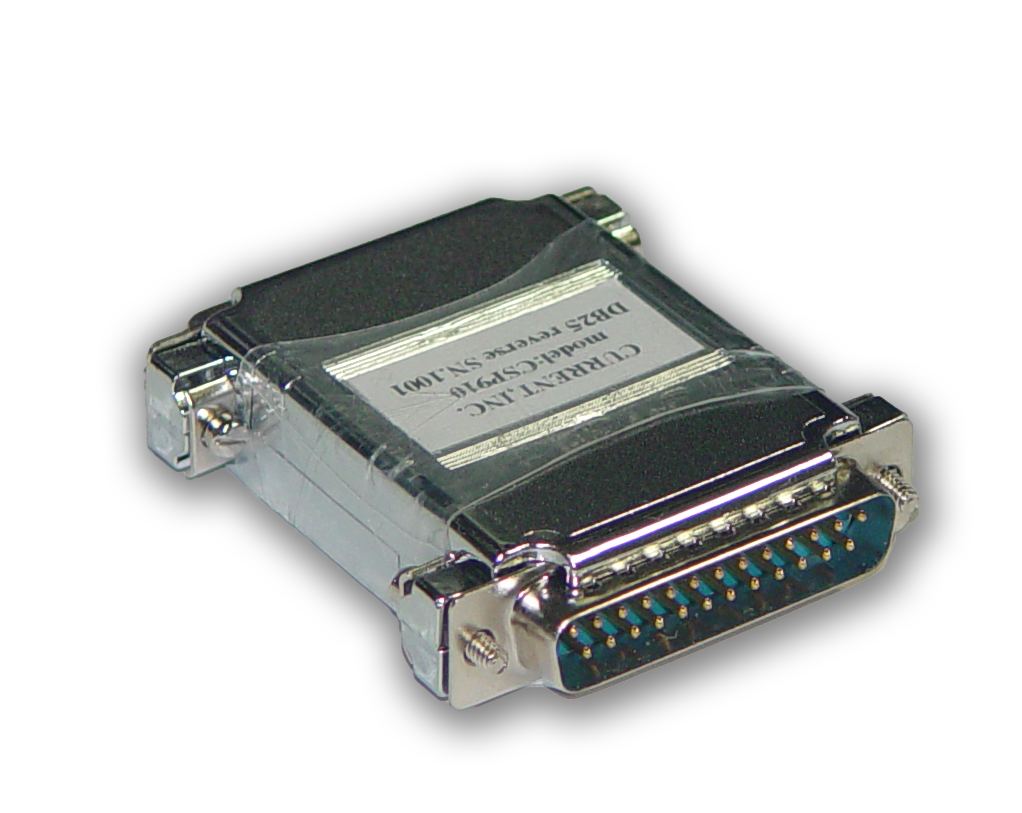

 オスとメスが実装されており、メスのch1がオスのch8へ接続されています。

◆GND
 各chのGNDは独立接続されています。また、各コネクタのシャーシ同志は接続されていませんがシールドケースによって導通があります。

◆その他
 オス−オス、メス−メス等の仕様でも製作いたしますのでお問い合わせ下さい。

■ 仕 様
•CONNECTORS: Dsub25-F/M(#4-40)

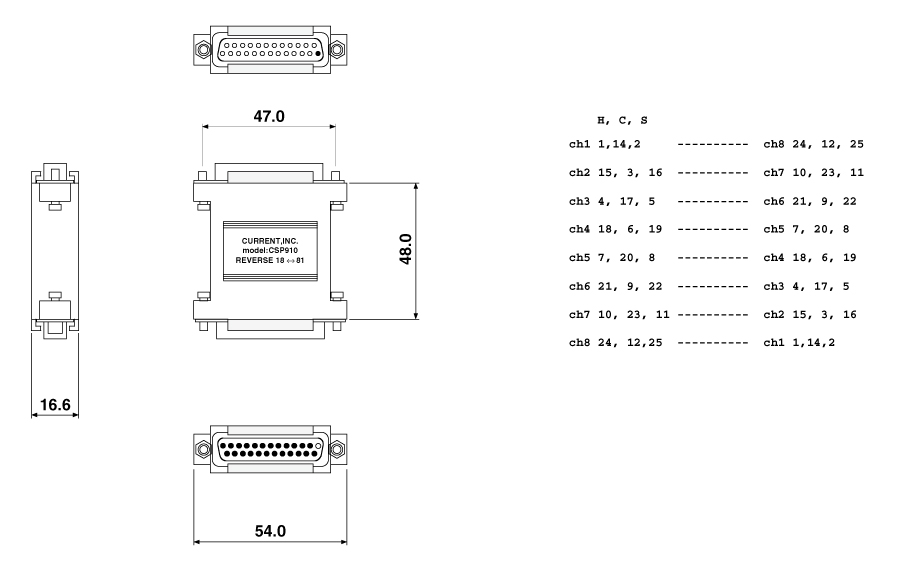

•DIMENSIONS: 54Wx48Dx17H 60g

CSP910 DSUB25-F(#4-40)
 01 I/O 1+		14 I/O 1-
 02 I/O 1 GND		15 I/O 2+
 03 I/O 2-		16 I/O 2 GND
 04 I/O 3+		17 I/O 3-
 05 I/O 3 GND		18 I/O 4+
 06 I/O 4-		19 I/O 4 GND
 07 I/O 5+		20 I/O 5-
 08 I/O 5 GND		21 I/O 6+
 09 I/O 6-		22 I/O 6 GND
 10 I/O 7+		23 I/O 7-
 11 I/O 7 GND		24 I/O 8+
 12 I/O 8-		25 I/O 8 GND
 13 NC
CSP910 DSUB25-M(#4-40)
 01 I/O 8+		14 I/O 8-
 02 I/O 8 GND		15 I/O 7+
 03 I/O 7-		16 I/O 7 GND
 04 I/O 6+		17 I/O 6-
 05 I/O 6 GND		18 I/O 5+
 06 I/O 5-		19 I/O 5 GND
 07 I/O 4+		20 I/O 4-
 08 I/O 4 GND		21 I/O 3+
 09 I/O 3-		22 I/O 3 GND
 10 I/O 2+		23 I/O 2-
 11 I/O 2 GND		24 I/O 1+
 12 I/O 1-		25 I/O 1 GND
 13 NC

• Order Information

御注文型番 備考 価格(+TAX)
CSP910 Dsub25 REVERSE 1-8 ¥6,400
CSP940 Dsub25 para plug M-FF ¥7,200
CSP942 Dsub15 para plug M-FF ¥6,400
CSP939 Dsub25 bus ¥12,000
CSP942 Dsub15 para plug M-FF ¥6,400
CSP941 DB25 XLR BREAKOUT ¥36,000


8
