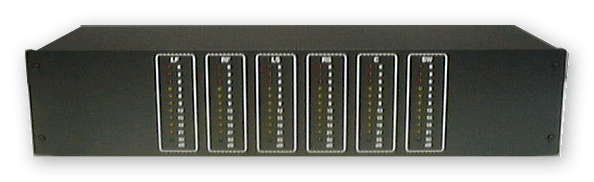

VC740

HEX LEVEL METER

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●６ｃｈメーター
●ＸＬＲ、ＲＣＡ入力
●スルーアウト付
●高視認性
●１９インチ２Ｕサイズ

　ＶＣ７４０は６ｃｈの１１ポイントＬＥＤメーターでサラウンド用途に最適です。入力コネクタにはスルーアウト付きのＸＬＲとＲＣＡを備えておりあらゆる制作現場に対応します。

◆メーターレンジ
　ＬＥＤ表示レンジは−４０、−２１、−１８、−１５、−１２、−９、−６、−３、０、＋３、＋６です。０ｄＢ及び−４０ｄＢポイントは内部で調整可能です。ＬＥＤ色は−４０が緑、−３から−２１が黄、０から＋８が赤です。なお、ＸＬＲ入力に限って−４０ｄＢポイントを−５０ｄＢに設定することもできます。

◆基準レベル
　ＸＬＲ入力の基準レベルは＋４ｄＢｕで、ＲＣＡ入力は−１０ｄＢｕです。ＲＣＡ入力はＸＬＲ入力に比べ１４ｄＢ感度が高いため、適切なケーブルで接続しないとノイズにより低レベル表示に誤差を生じる可能性がありますのでご注意下さい。

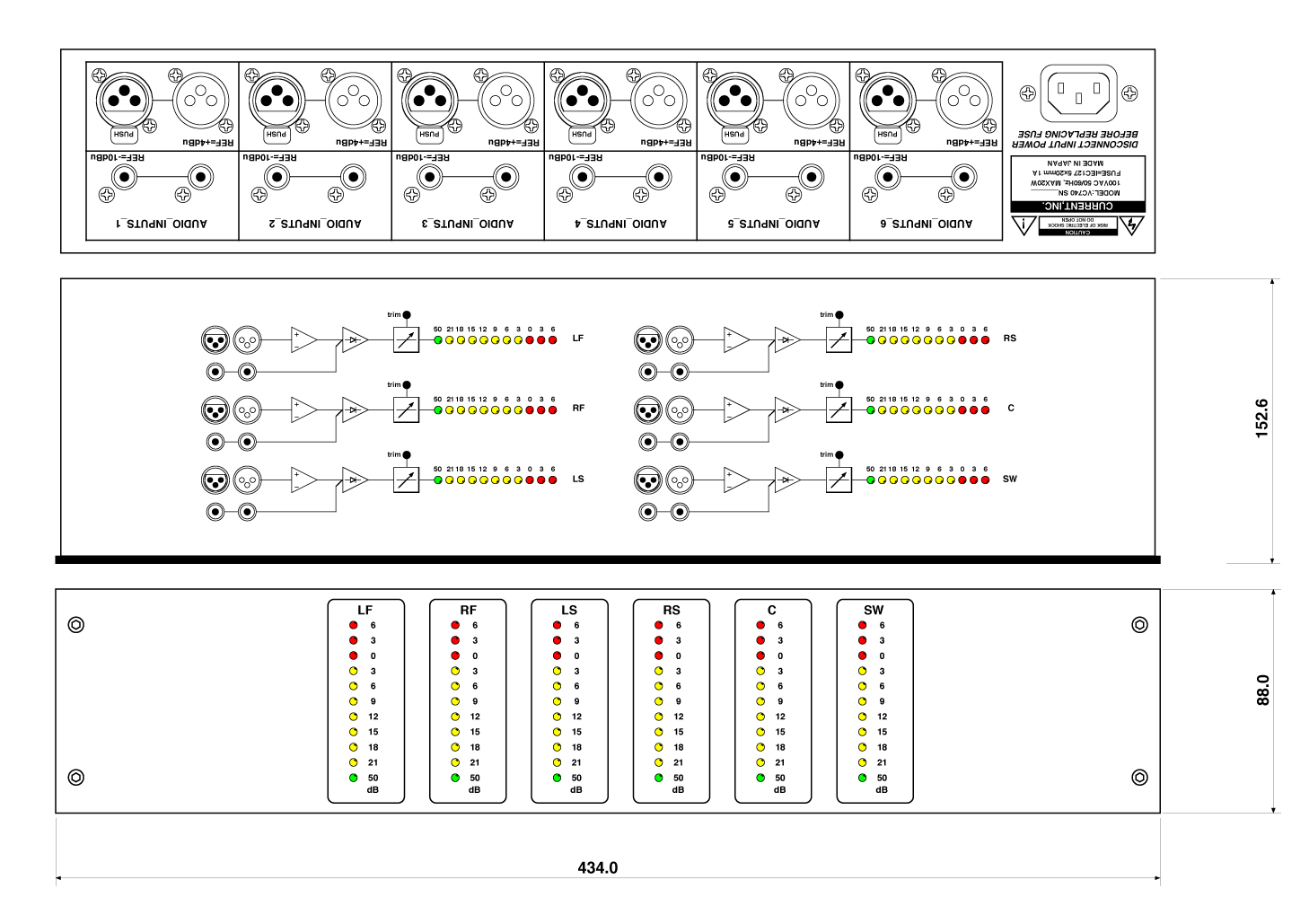

◆入出力
　入力にはＸＬＲバランス入力とＲＣＡアンバランス入力を備えており、それぞれにスルーアウトも用意されています。ＸＬＲとＲＣＡは内部的にはミックスされていますので、同時に信号が入力されない場合にはケーブルの抜き差しの必要がありません。

◆その他
　ラックマウントスタイル、メーターレンジの変更など、標準以外の仕様にもお応えしますのでお問い合わせ下さい。

■ 仕　様
●ＸＬＲ入力：バランス、ＸＬＲ３−３１、＋４ｄＢｕ、２番ホット
●ＸＬＲ入力インピーダンス：２４ｋΩ
●ＲＣＡ入力：アンバランス、−１０ｄＢｕ
●ＲＣＡ入力インピーダンス：１０ｋΩ
●表示：１１ポイント
●周波数特性：２０〜２０ｋＨｚ　±１ｄＢ
●電源：１００ＶＡＣ　５０／６０Ｈｚ、１０Ｗ
●外形寸法：４３４Ｗｘ８８Ｈｘ１５３Ｄ　３．５ｋｇ
