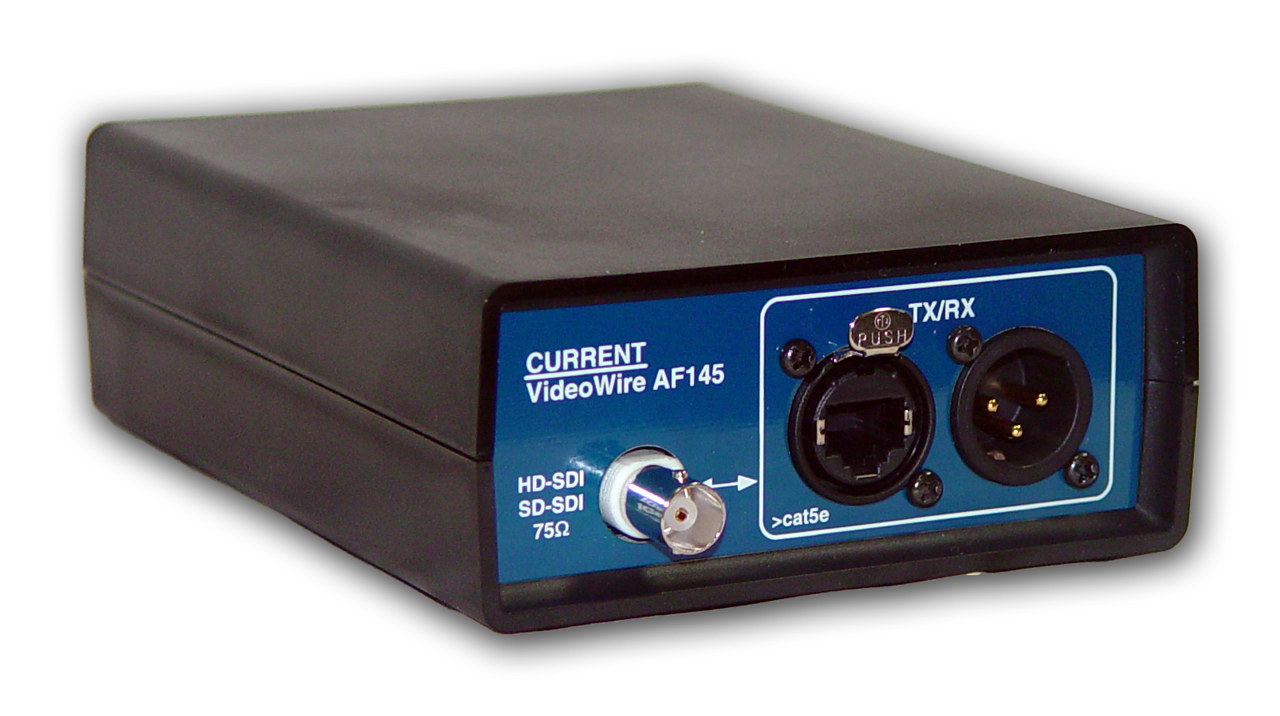

AF145

VideoWire HD-SDI

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●マイクケーブルでHD-SDIが送れます
●CAT5e/6ケーブルで45m
●電源不要
●コンパクト

 AF145はオーディオで使用されている通常のマイクケーブルまたはCAT5e/6のLANケーブルでHD−SDIビデオ信号を伝送できる便利な製品です。同軸ラインがない場所でもわざわざケーブルを引くこともありません。また、電源も必要ないので屋外での使用に最適です。

◆ビデオ伝送
 マイクケールだと約20m、CAT5e/6ケーブルの場合SDで約100m、HDで約45mの伝送が可能です。XLRとRJ45は同時に使用することは出来ません。

◆入出力
 ビデオ入出力は一般的なBNCコネクタで、伝送側コネクタはXLR3ピンタイプとLANで使用されている一般的なRJ45ですので特別な接続ケーブルを用意する必要はありません。

◆インサーションロス
 約6dBの挿入損失があり、ケーブルによる損失もありますので実際の伝送距離はカタログ値より小さくなる場合があります。

◆その他
 LANケーブルにはシールドのないUTPタイプを使用してください。なお、AF145は送受信ペアです。

■ 仕 様
•VIDEO IN / OUT: BNC, 75Ω
•TX CONNECTORS: XRJ45 , LR3-M 100Ω
•RX CONNECTORS: XRJ45 , XLR3-F 100Ω
•INSERTION LOSS: <6dB 5 to 1500MHz
•MAXIMUM INPUT LEVEL: 1.0Vp-p

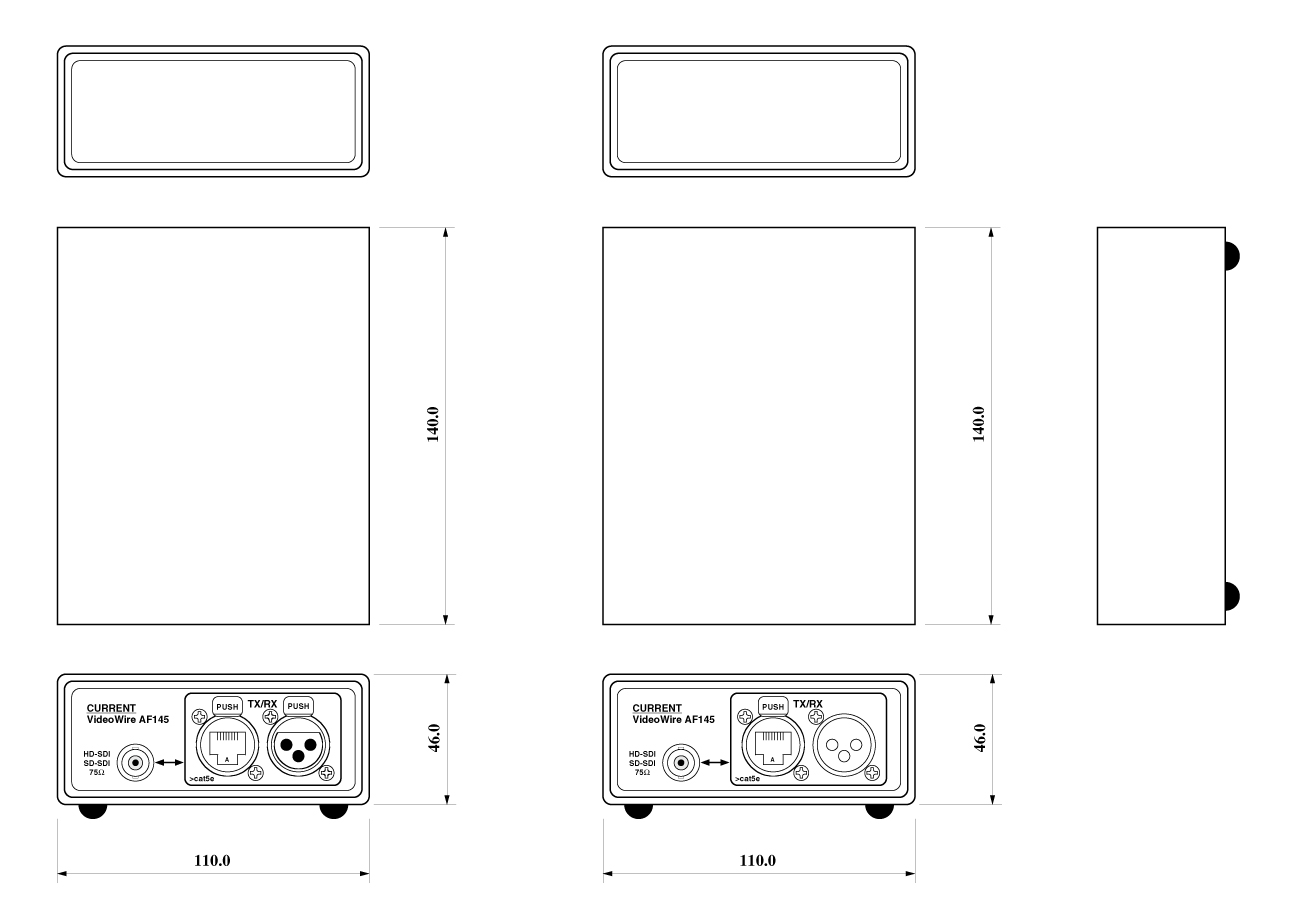

•DIMENSIONS: 110Wx46Hx140D 0.5kg

• Order Information

御注文型番 備考 価格(+TAX)
AF145 マイクケーブルでHD-SDI伝送 ¥48,000
AF140A マイクケーブルでビデオ伝送 ¥32,000
