AF140A

VideoWire

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●マイクケーブルでビデオが送れます
●最大３００ｍ
●電源不要
●コンパクト

　ＡＦ１４０Ａはオーディオで使用されている通常のマイクケーブルでコンポジットビデオ信号を伝送できる便利な製品です。キャノンマルチボックスの空きチャンネルを使ってビデオを送ることが出来るため、わざわざ同軸ケーブルを引くこともありません。電源も必要ないので屋外での使用に最適です。

◆ビデオ伝送
　３００ｍ程度であればビデオ機器を直結してそのまま使用できます。それ以上で使用する場合にはケーブルのロス分を補うために送信側のビデオアンプでゲインを上げたりＥＱをかける必要があります。実際に５００ｍでの使用実績も報告されています。

◆入出力
　ビデオ入出力は一般的なＢＮＣコネクタで、マイクケーブルを接続するコネクタはＸＬＲタイプですので特別な接続ケーブルを用意する必要はありません。

◆インサーションロス
　約２ｄＢの挿入損失がありますので、必要に応じてビデオアンプ等で補正してください。１００ｍのマイクケーブル（モガミ2893　AWG26x4）で接続した場合の実測値は約８０％です。

◆その他
　ＡＦ１４０Ａは送受信ペアです。

■ 仕　様
•ELEMENT: Electret Condenser
•OUTPUT CONNECTOR: XLR3-M
•OUTPUT IMPEDANCE: <600Ω•VIDEO IN: BNC, 75Ω
•VIDEO OUT: BNC, 75Ω
•TX CONNECTORS: XLR3-M 100Ω
•RX CONNECTORS: XLR3-F 100Ω
•BANDWIDTH: DC to 8MHz
•MAXMUM INPUT LEVEL: 1.1Vp-p

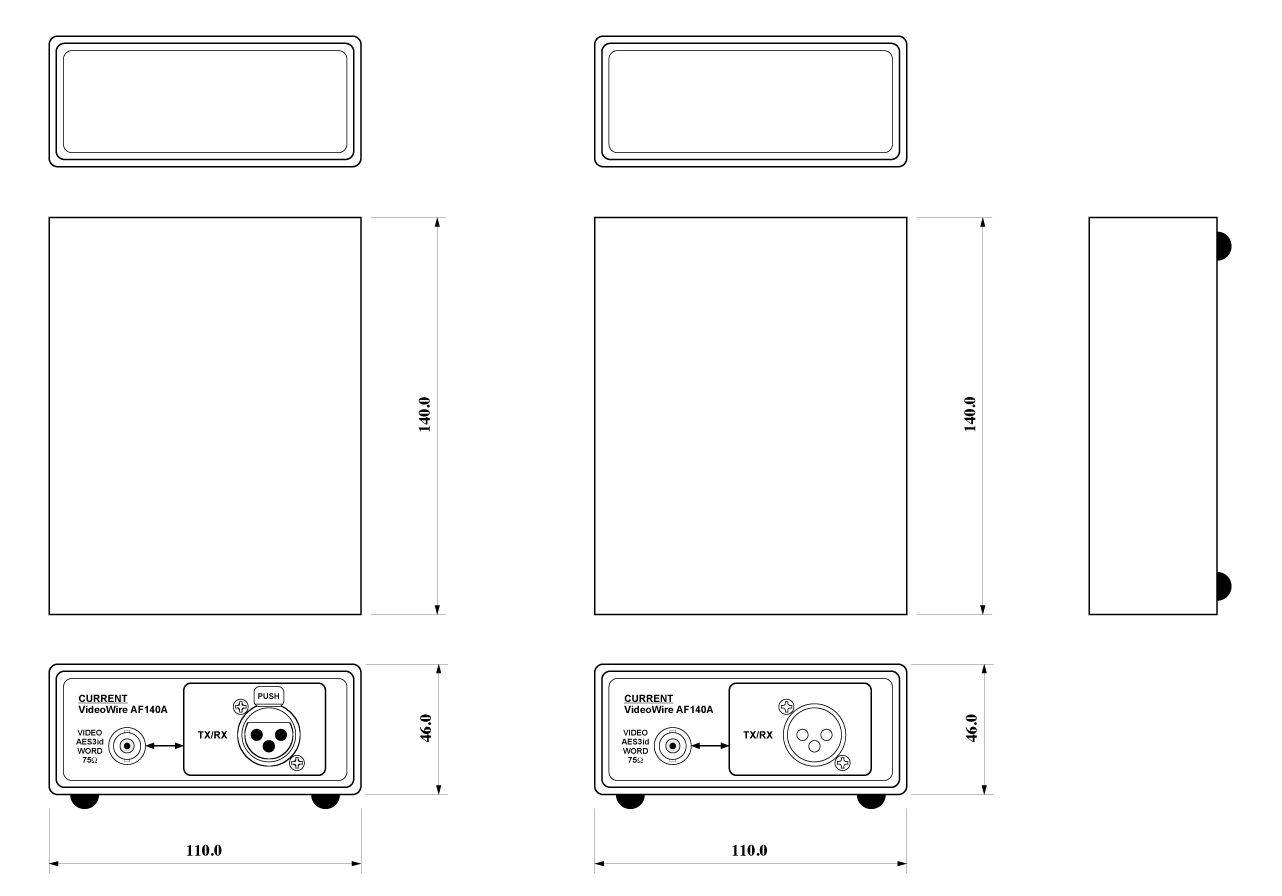

•DIMENSIONS: 110Wx46Hx140D 0.5kg
•DIRECTIVITY: Omnidirectional
•POWER REQUIREMENT: 9 to 52V phantom power
•CURRENT CONSUMPTION: <3mA
•SENSITIVITY: -46±3dB (0dB=1V/Pa at 1kHz)
•FREQ.RESPONSE: 20Hz to 16kHz ±3dB
•SN: >60dB (A-weighted)
•BASS ROLLOFF FILTER: 250Hz, -10dB at 50Hz
•DIMENSIONS: 19x111L, 60g

• Order Information
