CSP435

DISTRIBUTEIT

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ステレオを4分配
●モノを8分配
●モノミックス
●コンパクトサイズ
●ローコスト

　ＣＳＰ４３５はコンパクトなステレオ入力を4分配可能なアナログディストリビューターです。モードを切り換えて１：８の分配器として使用することも出来ます。

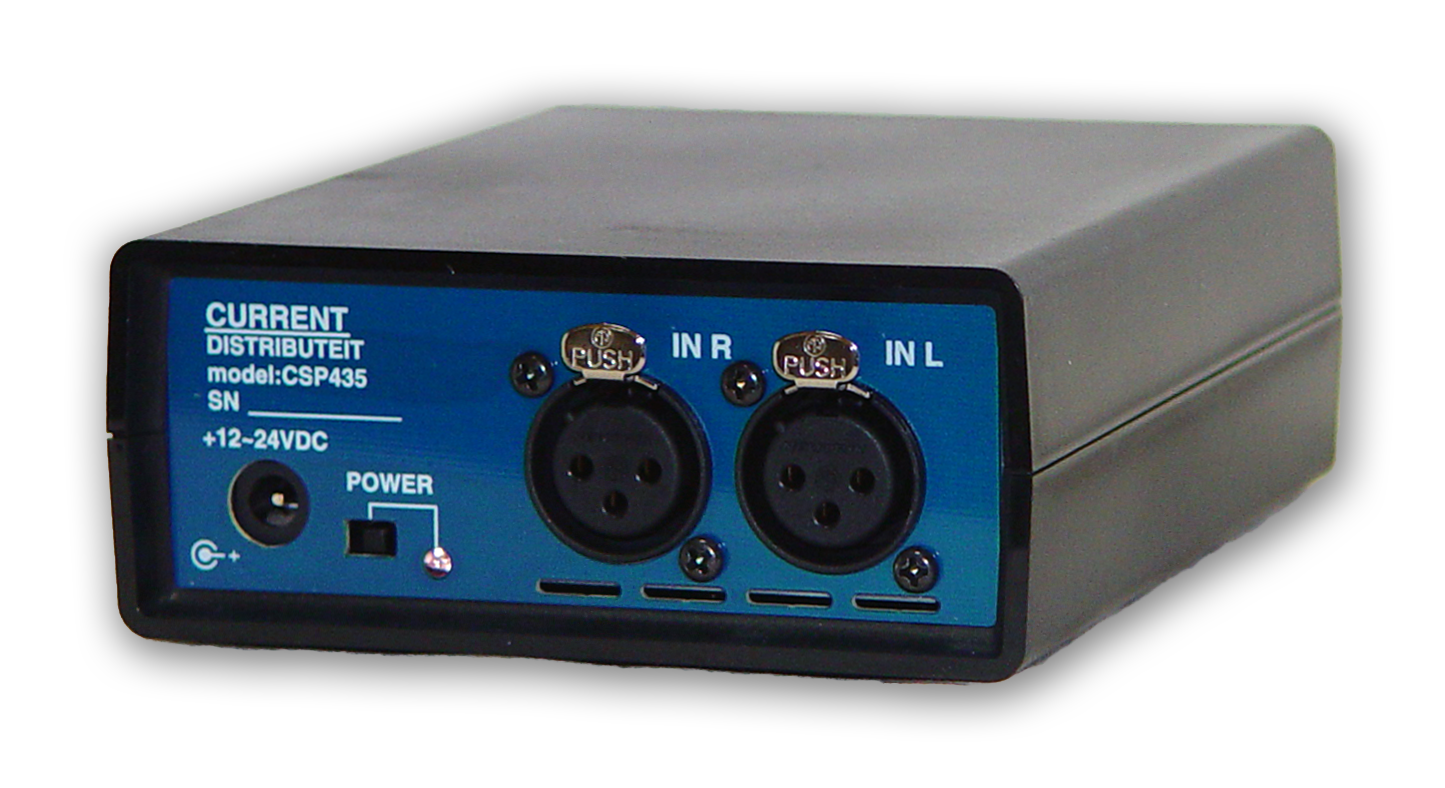

◆入力
　汎用的なXLRコネクタを実装しています。

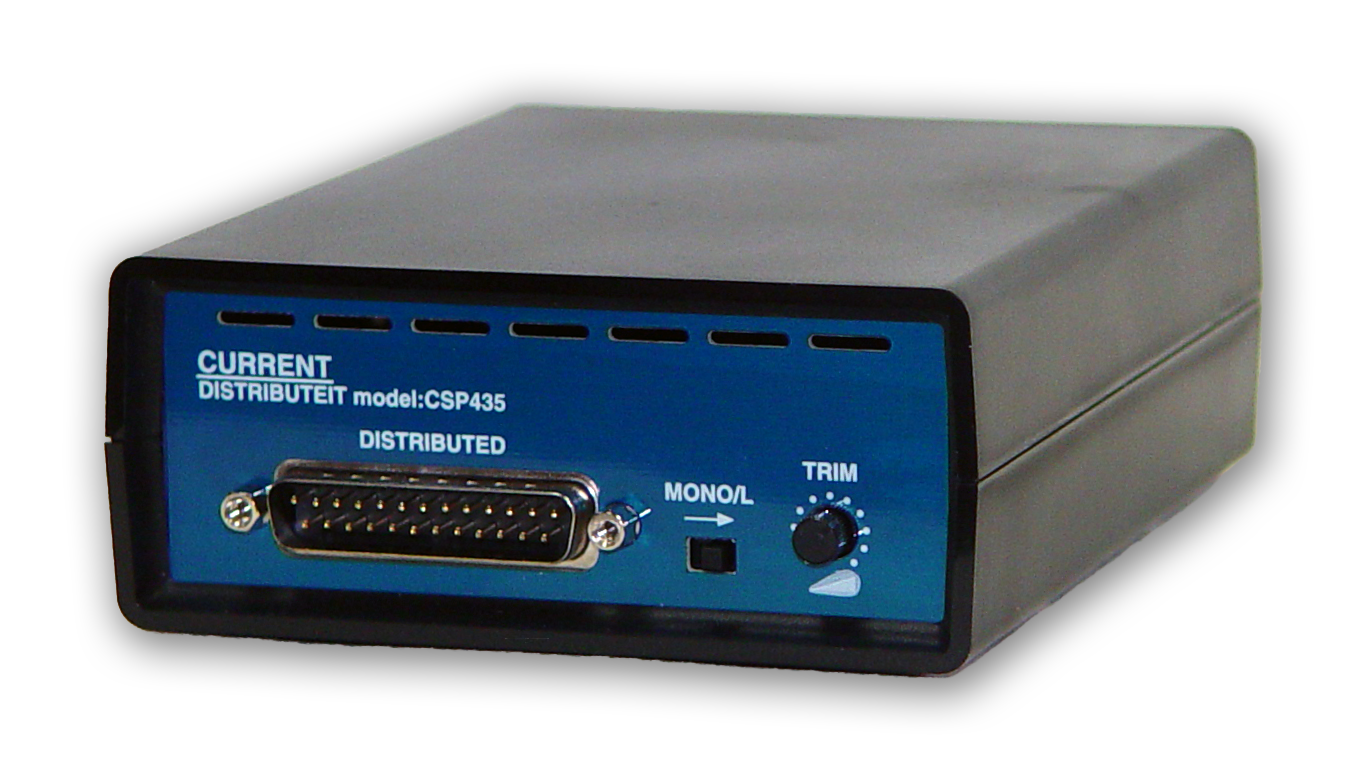

◆出力
　Dsub25オスコネクタターで、前半はL、後半はRの分配出力です。

◆モード
　フロントパネルのMONO/LスイッチをONにすると入力信号をモノミックスして出力しますので、全ての出力に同じ信号が送られます。ＬをＲへ、ＲをＬへミックスしていますので、片側だけに入力した場合でも全出力から出ます。

◆トリム
　MONO/LスイッチがOFFまたは、ステレオ入力でONの場合には最大+6dB、片側入力でONの場合には最大0dBまで可変出来ます。MONO/Lモード時にL側を専用入力とする場合にはＣＳＰ４３５−１をご指定下さい。

■ 仕　様
•INPUTS: BALANCED, 24kΩ, XLR3-F
•INPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•OUTPUT: BALANCED, 50Ω, Dsub25-M(#4-40)
•OUTPUT LEVEL: REF=+4dBu, max=+24dBu
•MODE: STEREO/MONO (CSP435-1 L-MONO)
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -90dB
•MAINS: AC ADAPTOR 12 to 24VDC MAX 5W
•DIMENSIONS: 110W x 54H x 140D 0.3kg

   DISTRIBUTED Dsub25-M (#4-40)
01 Distributed 1L+		14 Distributed 1L-
02 GND				15 Distributed 2L+
03 Distributed 2L-		16 GND
04 Distributed 3L+		17 Distributed 3L-
05 GND				18 Distributed 4L+
06 Distributed 4L-		19 GND
07 Distributed 1R+		20 Distributed 1R-
08 GND				21 Distributed 2R+
09 Distributed 2R-		22 GND
10 Distributed 3R+		23 Distributed 3R-
11 GND				24 Distributed 4R+
12 Distributed 4R-		25 GND
13
