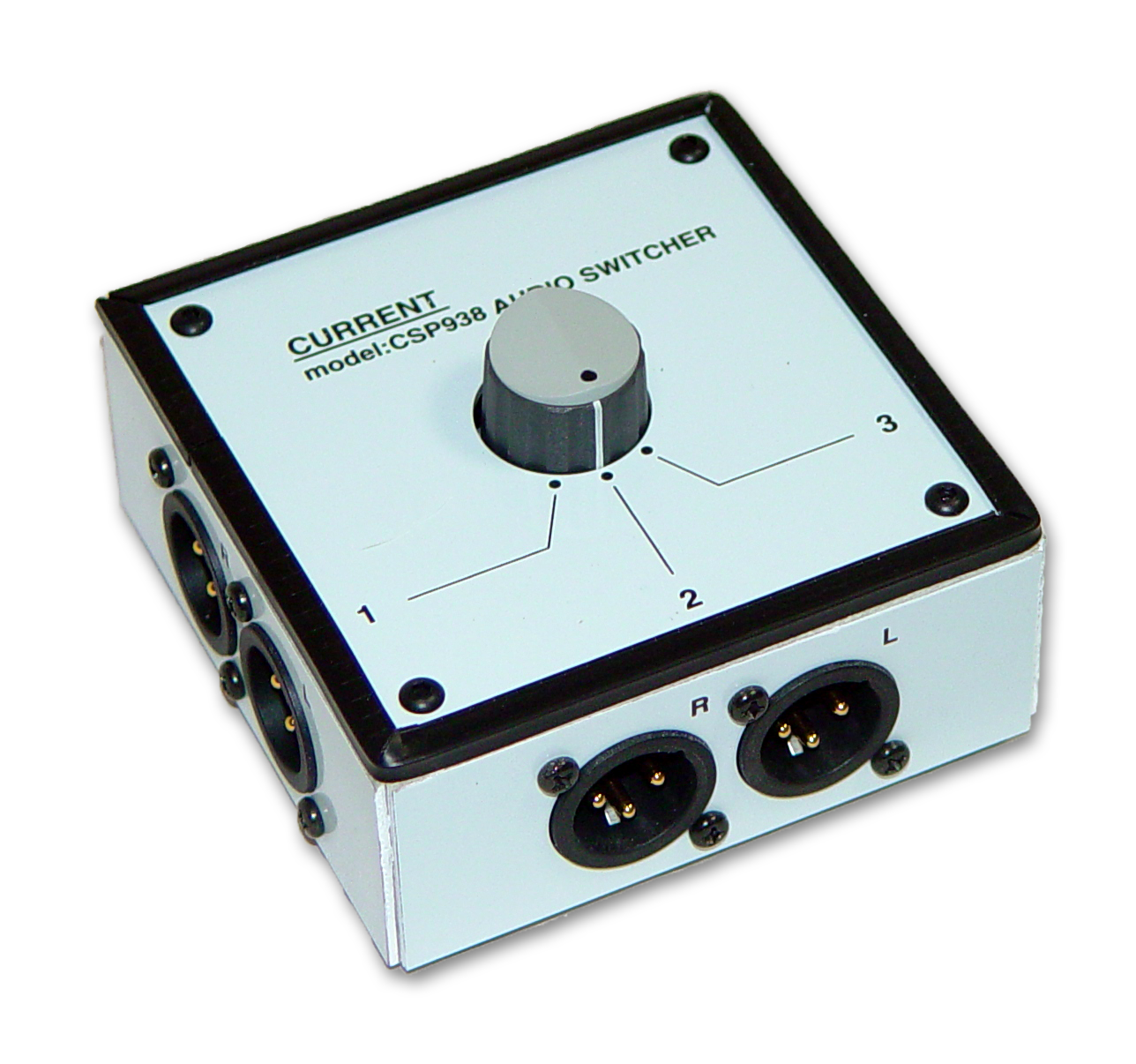

CSP938

3:1 AUDIO INPUT SWITCHER XLR

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●３：１ステレオスイッチャー
●入力切り替え
●出力切り換え
●ＸＬＲまたはＤＢ２５
●電源不要
●コンパクト

　ＣＳＰ９３８は電源不要の３：１ステレオスイッチャーです。３ｃｈのステレオソースまたは、送りを切り換え出来ますので、モニターソースの切換やスピーカー切り換え、回線切換などに最適です。スタジオ、中継、ライブなどの様々な現場で活用できます。

◆入出力

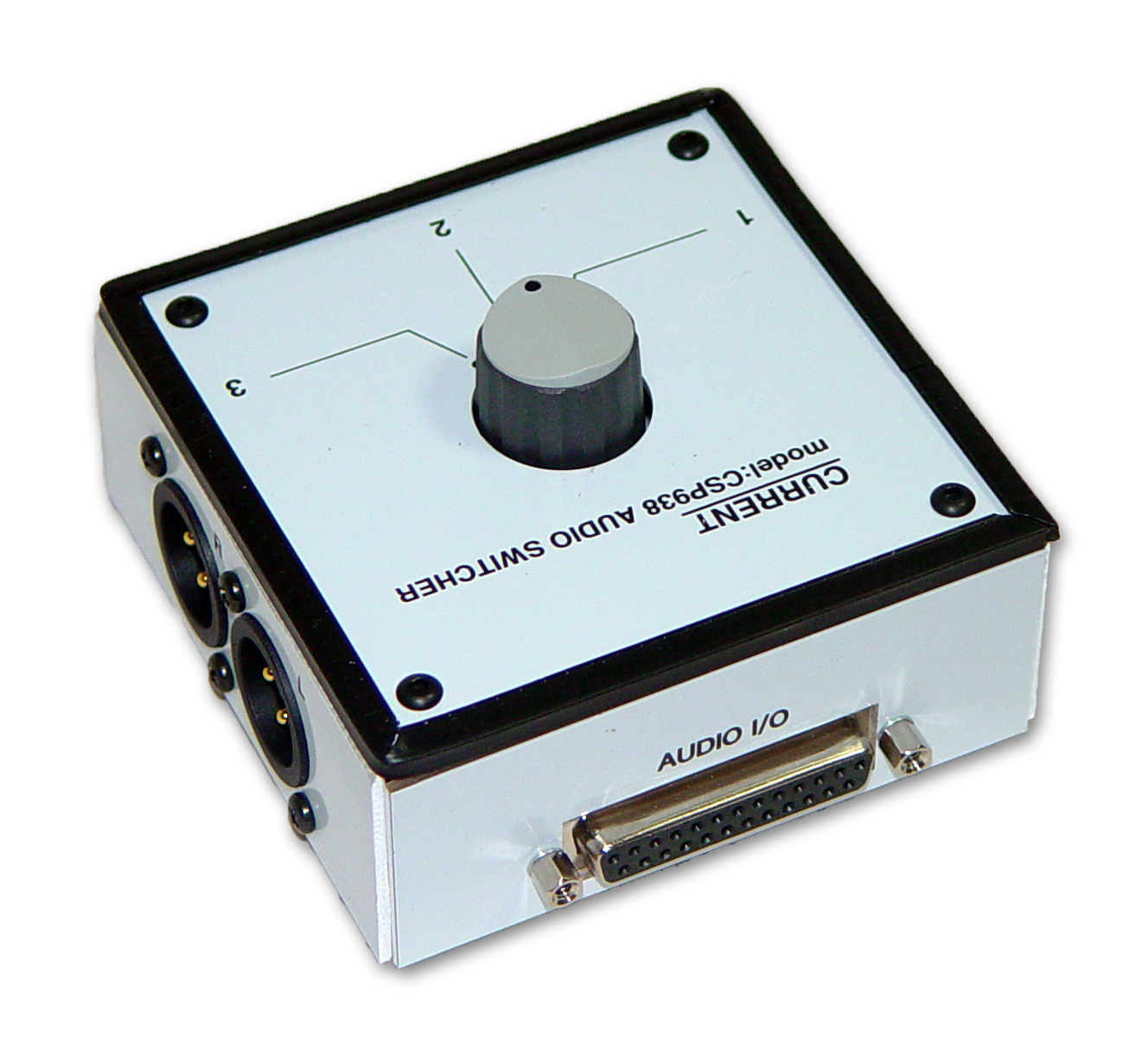

　XLR型とDsub25型があり、Dsub25型には入力ソースのスルー出力のXLRも実装されています。標準仕様ではDsub25型の入力切り換えタイプのスルーコネクタはオスで、出力切り換えタイプではメスコネクタが実装されています。XLRのオス、メスの変更はカスタムタイプできます。

◆動作
　ロータリースイッチによるスイッチングですので色づけのないクリーンな切換が可能です。なお、出力切り換え型は非選択時に、接続した機器の入力がオープンにならないようにターミネーターを内蔵しています。

◆その他
　その他の仕様でも製作いたしますのでお問い合わせ下さい。

■ 仕　様
[CSP938 INPUT SELECT]
•INPUTS: XLR3-F
•OUTPUTS: XLR3-M

[CSP938-1 INPUT SELECT]
•INPUTS and OUTPUTS: Dsub25-F(#4-40)•THRU: XLR3-M

[CSP938-3 OUTPUT SELECT]
•INPUTS: XLR3-F
•OUTPUTS: XLR3-M

[CSP938-4 OUTPUT SELECT]
•INPUTS and OUTPUTS: Dsub25-F(#4-40)•THRU: XLR3-F

[GENERAL]
•INPUTS: STEREO 3ch
•OUTPUTS: STEREO 1ch
•FREQ.RESPONSE: 10 to 100kHz ±0.1dB
•THD: <0.001% at 1kHz 0dBu

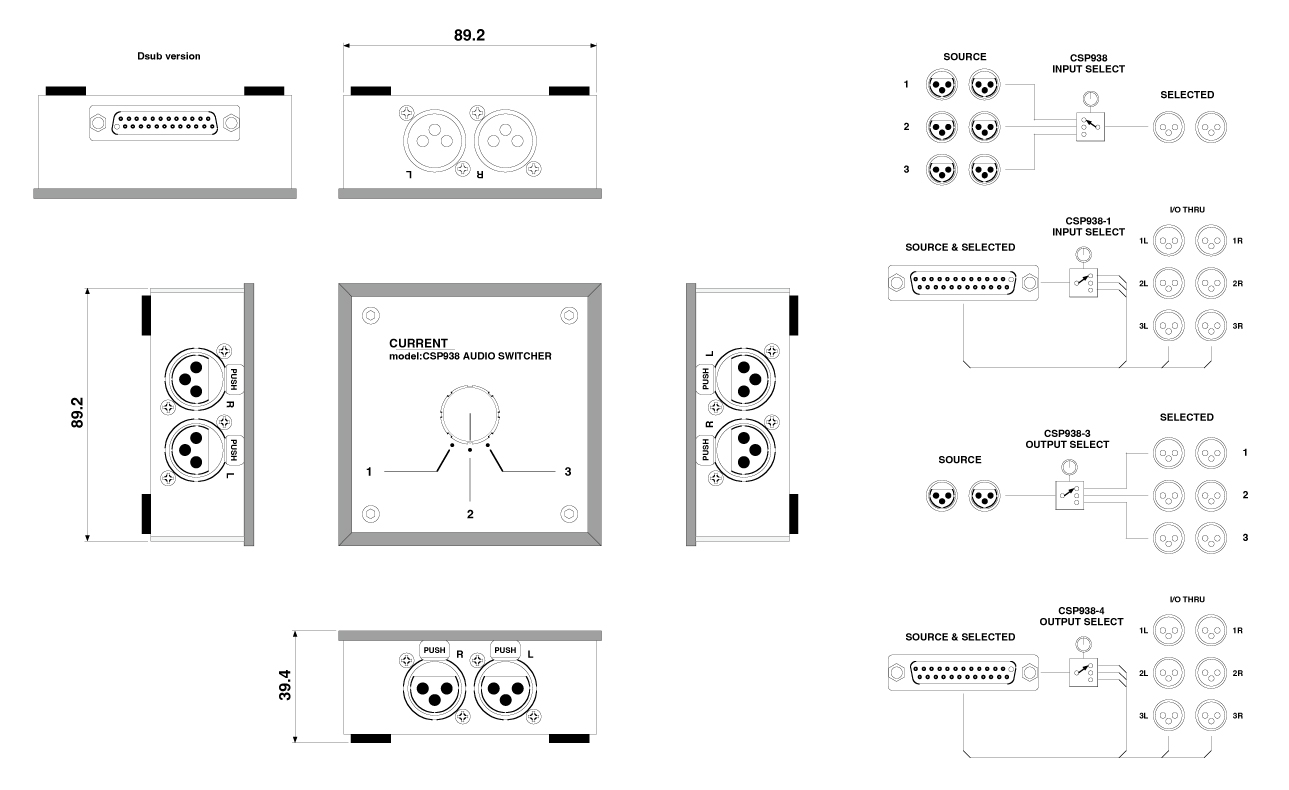

•DIMENSIONS: 90Wx90Hx33D 200g

CSP938-1 DSUB25-F(#4-40)
 01 COMMON L +  14 COMMON L -
 02 COMMON L GND    15 COMMON R +
 03 COMMON R -  16 COMMON R GND
 04 I/O 1L +    17 I/O 1L -
 05 I/O 1L GND  18 I/O 1R +
 06 I/O 1R -    19 I/O 1R GND
 07 I/O 2L +    20 I/O 2L -
 08 I/O 2L GND  21 I/O 2R +
 09 I/O 2R -    22 I/O 2R GND
 10 I/O 3L +    23 I/O 3L -
 11 I/O 3L GND  24 I/O 3R +
 12 I/O 3R -    25 I/O 3R GND
 13
