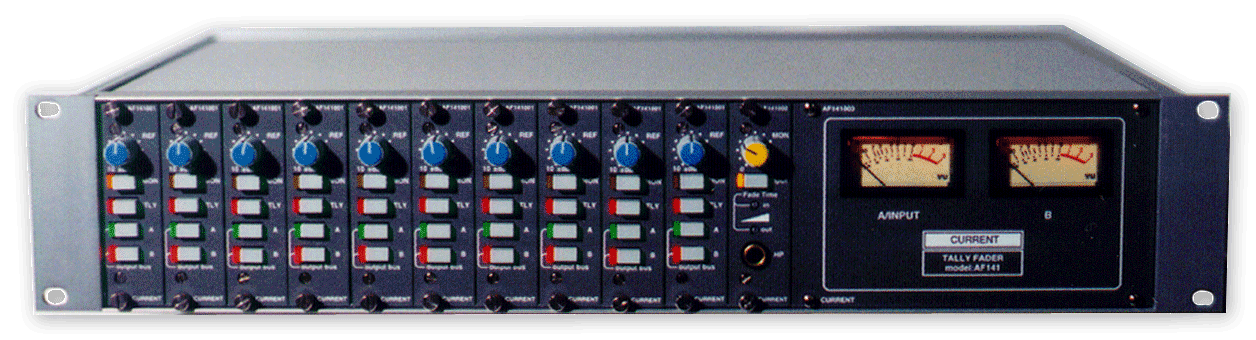

AF141

TALLY FADER WITH MONITOR

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●10chタリーフェーダー
●2系統の出力バス
●VUメーター
●リファレンスレベル可変
●ヘッドフォンモニター
●プラグインモジュール方式
●19インチ2Uサイズ

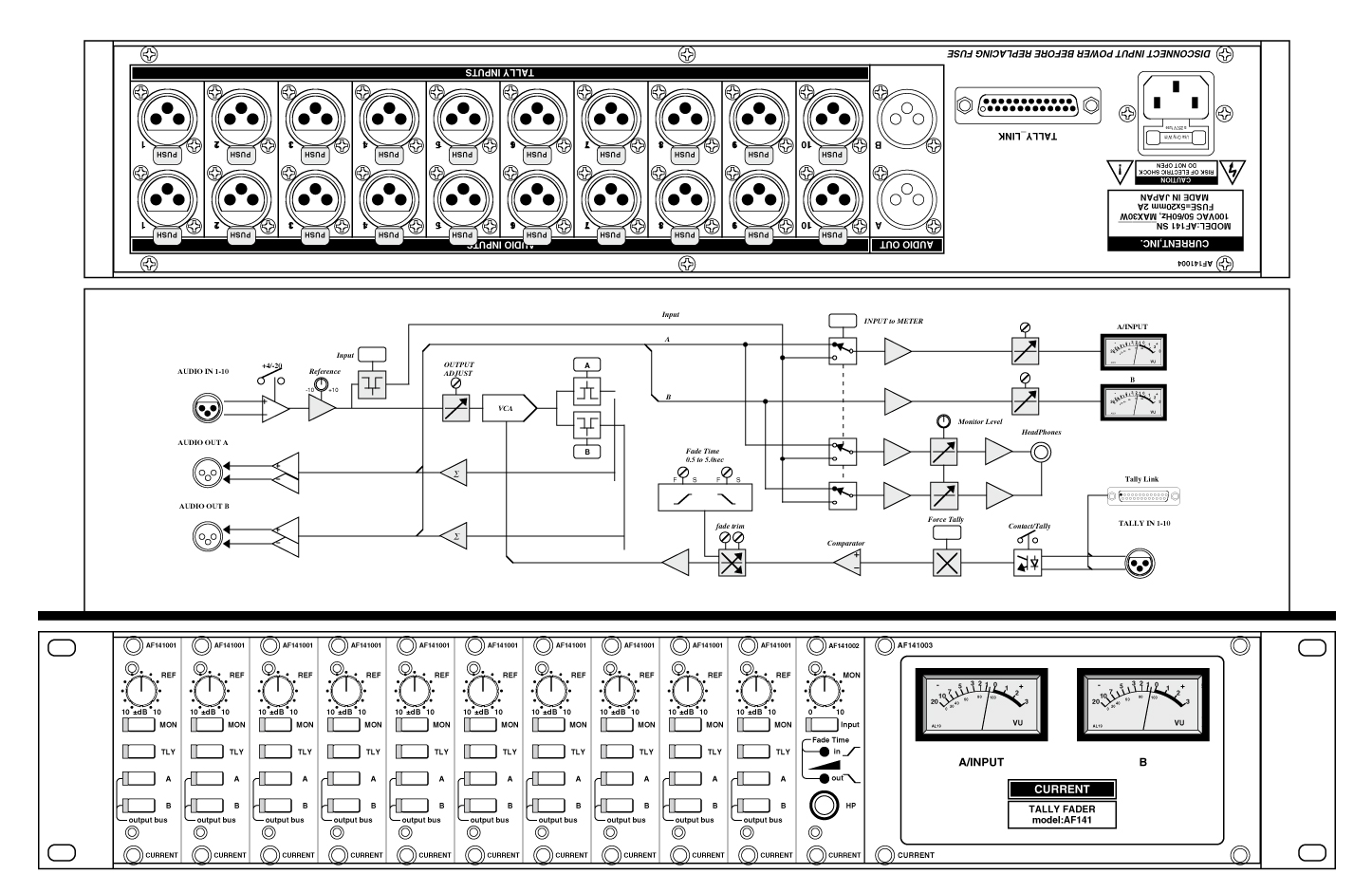

 AF141は10ch入力、2バス出力のタリーフェーダーです。個別に入力されたタリー接点または電圧に連動してフェードイン、フェードアウトが可能で、フェードタイムはマスターモジュールで一括設定できます。入出力レベルはVUメーター及び、ヘッドフォンモニターで監視することが出来ます。タリーモードの変更、基準レベル、フェードタイムの設定はプラグインモジュールですので簡単に変更することが出来ます。

◆入力レベル
 各入力モジュールごとに入力レベルを±10dBの範囲で可変出来ます。つまみはセンタークリックが基準位置です。

◆出力バス
 各入力モジュールの出力はA,Bボタンでバスに送られます。複数チャンネルで同時選択した場合にはミックスされます。

◆基準レベル
 出荷時には+4dBuですが各入力モジュール内のスイッチで−20dBuに変更することも出来ます。

◆フェードイン、アウト
 フェードタイムは10ch同時にマスターモジュールのトリムで0.5〜3秒まで連続可変出来ます。また、各chでもマスターフェードタイムに加算する形で可変することも出来ます。

◆タリーモード
 出荷時にはドライ接点,モードに設定されていますが、各入力モジュール内のスイッチで+5Vから+24Vの電圧を受けるモードに変更できます。

◆モニター
 VUメーターは出力バスA,Bをモニターしていますが、マスターモジュールのメーターモードがINPUTの場合には、MONスイッチを押したチャンネルをAのメーターに表示します。ヘッドフォンモニターはINPUTモードの場合にはモノになります。

◆マニュアルタリー
 各入力モジュールのTLYスイッチで強制的にタリーONにすることが出来ます。外部タリー入力とはor動作になります。なお、タリーが入力されている間はスイッチ左のLEDが点灯します。

■ 仕 様
•AUDIO INPUT: BALANCED, 20kΩ
•CONNECTOR: XLR3-F
•INPUTS REFERENCE LEVEL: +4dBu / -20dBu
•INPUT TRIM: ±10dB
•MAXMUM INPUTS LEVEL: +24dBu at +4dBu ref, -4dBu at -20dBu ref
•AUDIO OUTPUTS: BALANCED, 50Ω
•CONNECTOR: XLR3-M
•OUTPUTS REF: +4dBu, MAX=+24dBu
•RESP.: 20 to 20kHz ±0.1dB
•TALLY LINK CONNECTOR: D25-F(#4-40)
•THD: <0.01% at Reference Level
•FADE TIME: 0.5s ~ 3s
•MONITOR: VU METER, HEADPHONES 500mW
•EIN: <-90dB
•MAINS: 100VAC 50/60Hz MAX 30W
•DIMENSIONS: 482.6Wx88Hx320.6D, 6kg

   AF141 “TALLY LINK” (D25-F #4-40)
 1 FU OUTPUT 1a          14 FU OUTPUT 1b
 2 FU OUTPUT 2a          15 FU OUTPUT 2b
 3 FU OUTPUT 3a          16 FU OUTPUT 3b
 4 FU OUTPUT 4a          17 FU OUTPUT 4b
 5 FU OUTPUT 5a          18 FU OUTPUT 5b
 6 FU OUTPUT 6a          19 FU OUTPUT 6b
 7 FU OUTPUT 7a          20 FU OUTPUT 7b
 8 FU OUTPUT 8a          21 FU OUTPUT 8b
 9 FU OUTPUT 9a          22 FU OUTPUT 9b
10 FU OUTPUT 10a         23 FU OUTPUT 10b
11                       24
12                       25
13

• Order Information

御注文型番 備考 価格(+TAX)
AF141 タリー制御オートフェーダー、10ch、19”2U ¥1,320,000
