GPS710

3:1 9P SWITCHER

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●3:1の9P切換
●リモートコントロール
●19インチ1Uサイズ

 GPS710は3:1の9Pシリアルセレクターです。ビデオスイッチャー等のタリーを受けてリモートで動作します。全ピン切換ですのでその他の制御信号の切換にも応用可能です。

◆入出力

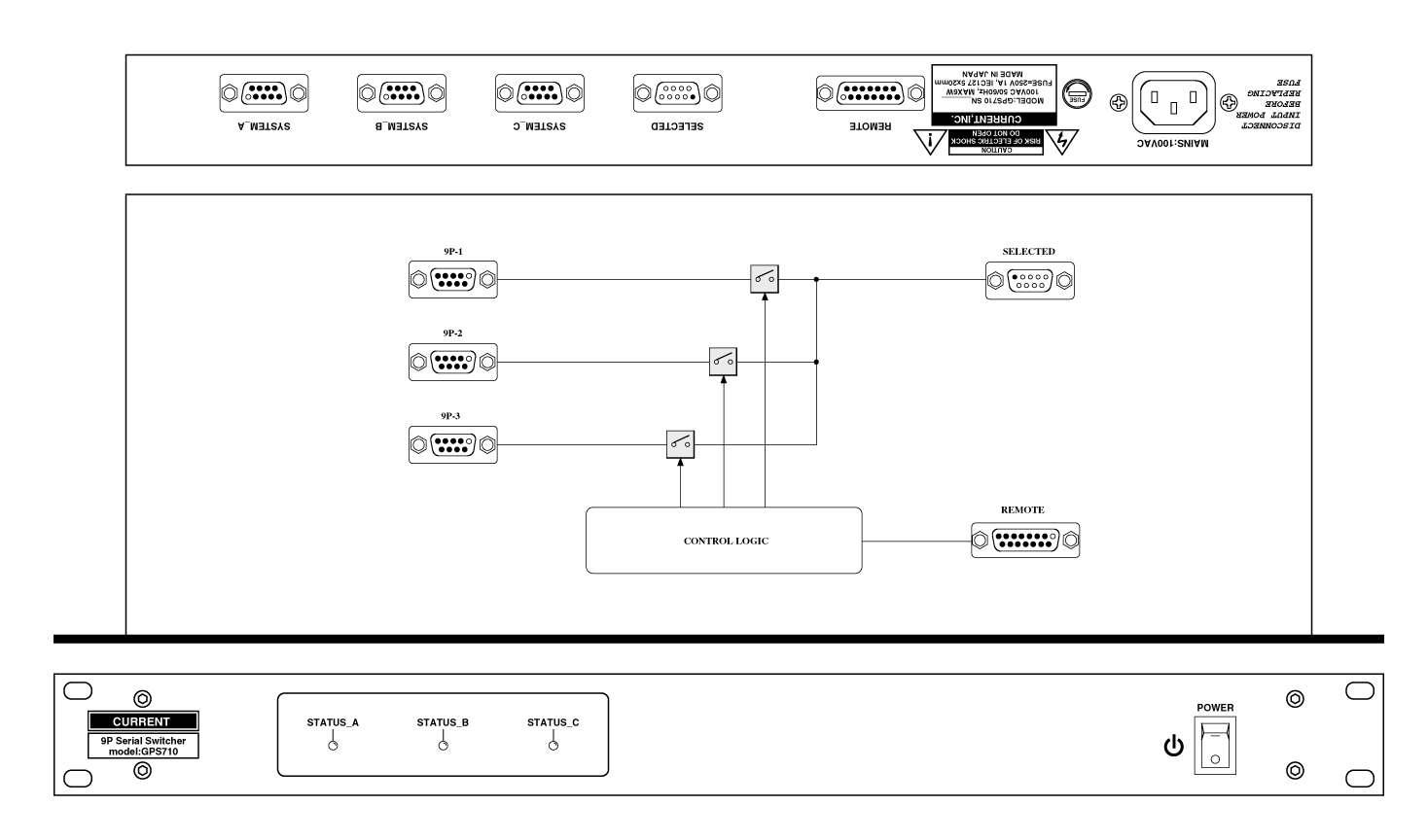

 入力はDSUB9Pメス、出力はDSUB9Pオスなので、システムチェック、トラブル等の場合にはケーブルを直結してバイパスする事もできます。

◆スイッチング
 切り換えは1秒間のオールOFFの期間を経由して切り替わり、タリー表示はスイッチを押した時点で点灯します。また、複数のスイッチを押した場合には多重押し禁止ロジックによりオールOFFになります。なお、出荷時の設定により電源投入時にはSYSTEM-Aが選択されますが内部スイッチで変更もできます。また、リレーによる全ピン切換ですので9Pリモート以外の用途でも使用できます。

◆その他
 オプションで本体フロントパネルにセレクトスイッチをとりつけることもできます。また、異なる仕様のシステムスイッチャー及び、リモートコントロールパネルも製作いたしますのでお問い合わせください。

■ 仕 様
●入力:3系統
●入力コネクタ:Dsub9−F(#4−40)
●出力:1系統
●出力コネクタ:Dsub9−M(#4−40)
●リモート:Dsub15−F(#4−40)

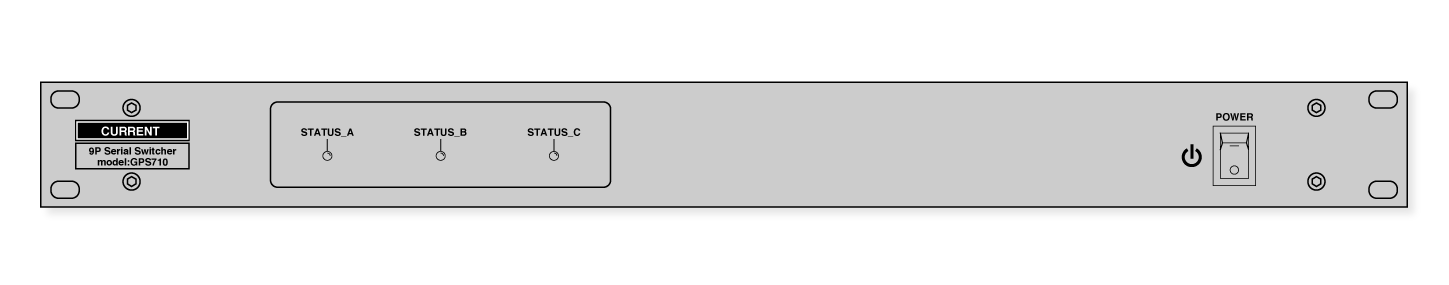

●表示:選択LED(フロントパネル)
●電源:100VAC 50/60Hz 6W
●外形寸法:482Wx44Hx303D 4kg

 GPS710 "9P I/O" D9-F/M(#4-40)
 1 pin 1              6 pin 6
 2 pin 2              7 pin 7
 3 pin 3              8 pin 8
 4 pin 4              9 pin 9
 5 pin 5
 GPS710 "REMOTE" D15-F(#4-40)
 1 SWITCHES COM 0V    9 LAMPS COM +12V
 2 SELECT SWITCH 1   10 SELECT TALLY 1
 3 SELECT SWITCH 2   11 SELECT TALLY 2
 4 SELECT SWITCH 3   12 SELECT TALLY 3
 5                   13
 6                   14
 7                   15
 8

• Order Information

御注文型番 備考 価格(+TAX)
GPS710 9Pスイッチャー、19”1U ¥248,000
GPS710-1 9Pスイッチャー、フロントパネルスイッチ、19”1U ¥298,000
