TB123

TEL ASSIST-2 REMOTE

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

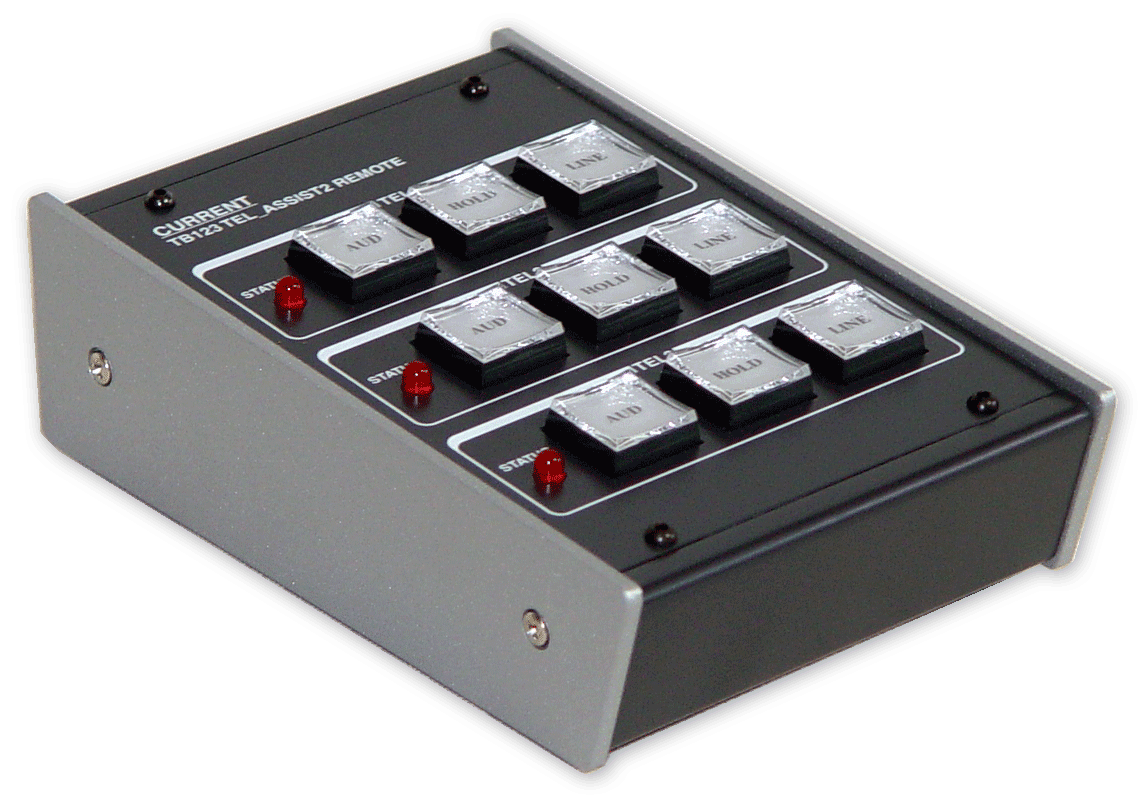

●STUDER TELアシスト2リモート
●3回線コントロール
●CALLランプ付
●コンパクト

 TB123はSTUDER TEL−Assistに接続して使用するテレハイのモードコントロールボックスです。STATUSランプは電話がかかってくると点灯します。また、汎用リモートボックスとして様々な機器に応用出来ます。

◆モードコントロール
 スイッチ名称のAUD、HOLD、LINEはTEL−Assist本体のTEL、HOLD、STUDIOに対応します。

◆その他
 タリー電圧の変更、パネルやボタン表示の変更などの標準外仕様にもお応えしますのでお問い合わせ下さい。

■ 仕 様
●コントロール:TELアシスト2
●接続コネクタ:D37−M(#4−40)
●ランプ電圧:5V(注文時に変更可能)

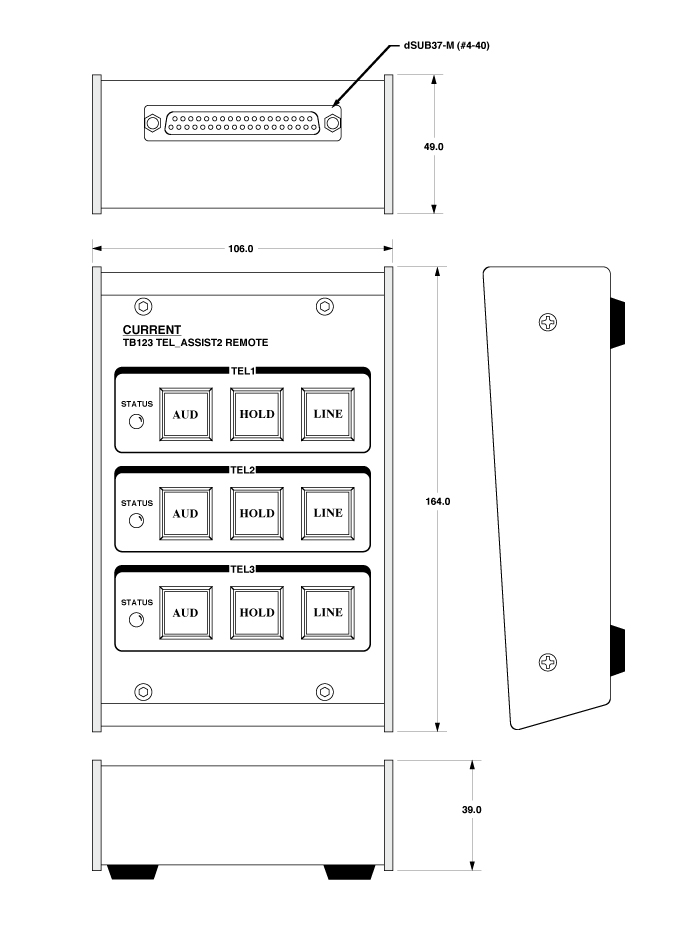

●外形寸法:106Wx49Hx164D 0.8kg

                  Dsub37-M(#4-40)
01 AUD LP 1     20 AUD SW 1     02 HOLD LP 1
21 HOLD SW 1    03 LINE LP 1    22 LINE SW 1
04 STS LP 1     23 ---------    05 ---------
24 ---------    06 AUD LP 2     25 AUD SW 2
07 HOLD LP 2    26 HOLD SW 2    08 LINE LP 2
27 LINE SW 2    09 STS LP 2     28 ---------
10 ---------    29 ---------    11 AUD LP 3
30 AUD SW 3     12 HOLD LP 3    31 HOLD SW 3
13 LINE LP 3    32 LINE SW 3    14 STS LP 3
33 ---------    15 ---------    34 ---------
16 LP COM       35 LP COM       17 SW COM
36 SW COM       18 ---------    37 ---------
19 ---------

• Order Information

御注文型番 備考 価格(+TAX)
TB123 テレハイ用リモートボックス ¥120,000
