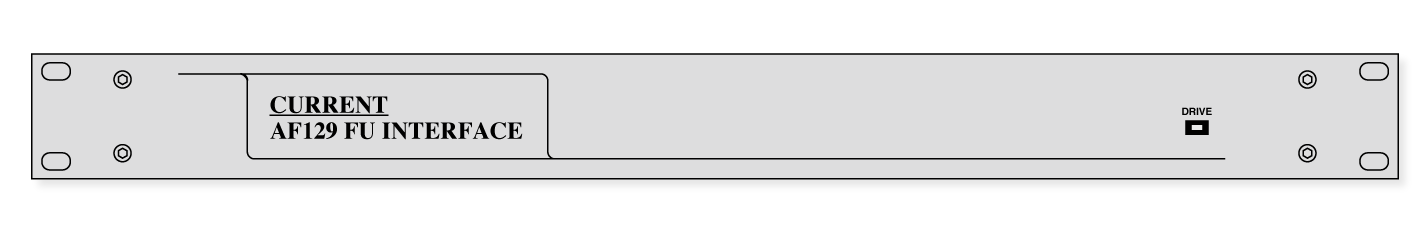

AF129

FU INTERFACE

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●デュアルFUコントロール
●FUタリー出力
●高音質
●フォトカプラーによるクリックフリー
●19インチ1Uサイズ

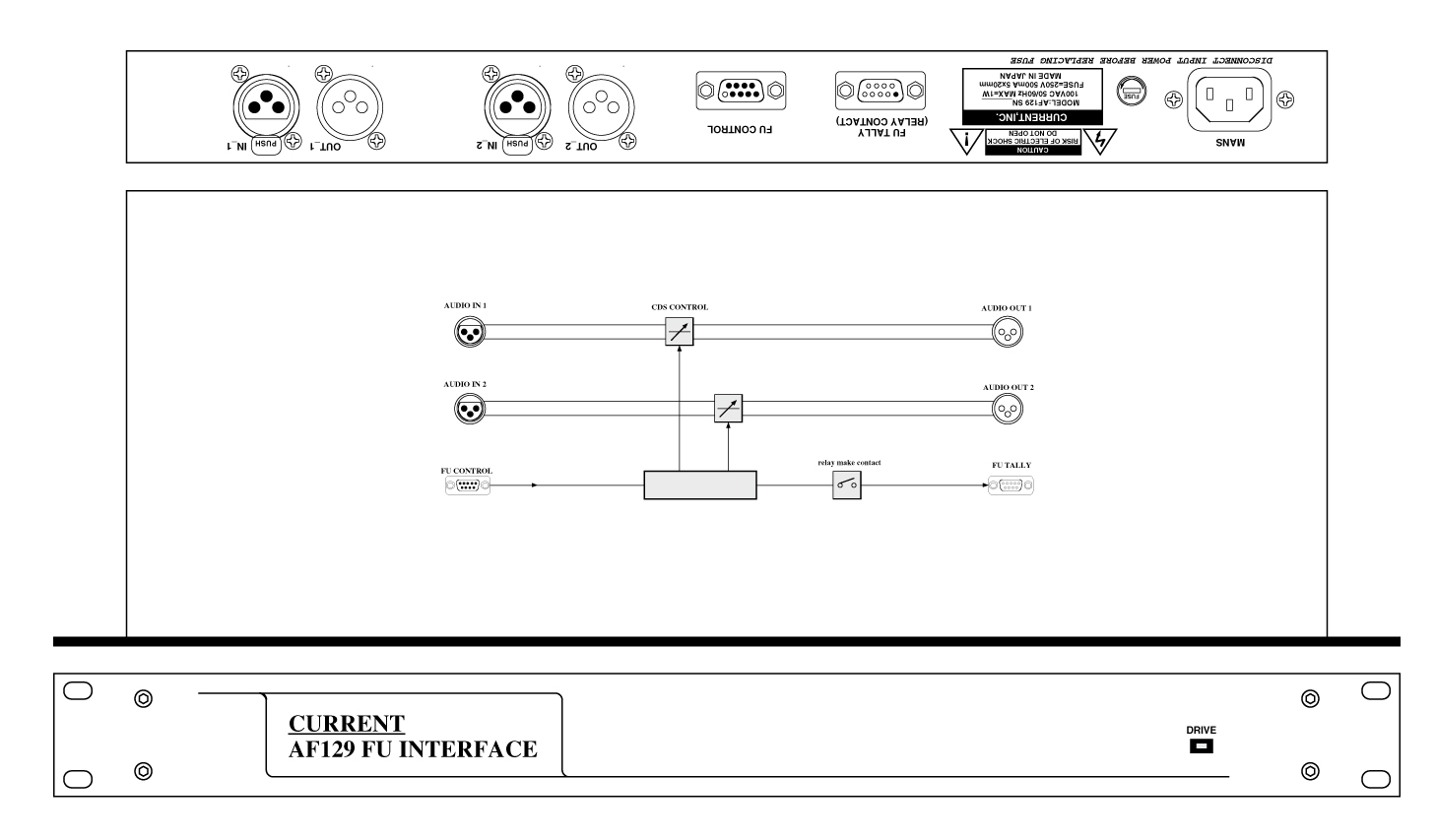

 AF129は2系統のカフを接続して、オーディオを直接ON・OFFするためのインターフェースで、制御素子に音質劣化のほとんどないCDSを使用しているため、音質劣化も心配なく、クリックノイズの発生は全くありません。

◆コントロール
 AF129のカフコントロール入力にはフォトカプラーを使用しており、グランドループによるハムなどの問題を回避できます。また、ドライ接点を接続するための+5V電源も出力されています。

◆FUタリー
 AF129にはFUがONになった場合のタリーとして2系統独立のリレーコンタクトが出力されています。これらの接点はメイク接点ですので様々な機器へのインターフェースを容易に行うことが出来ます。

◆その他
 AF129の他にカフインターフェースとしてAF204、AF125、AF225,AF108、AF128、CSP375もありますので併せてご検討下さい。

■ 仕 様
●入力コネクタ : XLR3−Fx2
●入力基準レベル : +4dBu
●最大入力レベル : +24dBu
●出力コネクタ : XLR3−M x2
●出力基準レベル : +4dBu
●最大出力レベル : +24dBu
●周波数特性 : 20〜20kHz ±0.1dB
●FUコントロール : CDS
●THD : 0.01%以下(1kHz基準レベル)
●FUコントロールコネクタ:Dsub9−F(#4−40)
●FUタリーコネクタ:Dsub9−M(#4−40)
●電源: 100VAC 50/60Hz MAX10W
●外形寸法:482Wx44Hx303D
●重量:4kg

   AF129 FU INPUTS D9-M(#4-40)
 1  +5V SUPPLY H         6  +5V SUPPLY H
 2 0V L                  7 0V L
 3 + FU INPUT 1 + H      8 - FU INPUT 1 - L
 4 + FU INPUT 2 + H      9 - FU INPUT 2 - L
 5 NC
  AF129 FU TALLY D9-M(#4-40)
 1 FU TALLY CONTACT 1A   6 FU TALLY CONTACT 1B
 2 FU TALLY CONTACT 2A   7 FU TALLY CONTACT 2B
 3 NC                    8 NC
 4 NC                    9 NC
 5 NC

• Order Information

御注文型番 備考 価格(+TAX)
AF129 インサーション用カフインターフェース、2ch、19”1U ¥198,000
