(Japanese) AF245

CUE LAMP

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●イージーＣＵＥランプ
●設置工事不要
●コンパクト
●単４電池２本で動作

　ＡＦ245は乾電池で動作するシンプルなＣＵＥランプシステムです。スイッチボックスTB962Tに内蔵された単4電池2本で動作しますので設置工事は不要です。また、信号ラインとしてホットとコールドを使用していますのでGNDには影響を与えずにスタジオへの空き回線を使用して接続することも出来ます。

◆入力コネクタ
　AF245の入力コネクタは6.3mmのTRSフォーンジャックです。なお、直結の場合にはプラグは2Pタイプでも使用出来ます。

◆スイッチボックス
　トークバックスイッチとしてよく知られたTB962スタイルのTB962Tを使用します。単4電池2本で1年以上使用出来ます。（使用頻度によります）

◆その他
　複数のＡＦ２４５を連動して点灯させたい場合には、ＣＳＰ９８５−４またはＣＳＰ９７９でパラ接続が出来ます。ＣＳＰ９８５−４は３パラ、ＣＳＰ９７９は５パラが可能です。また、ＣＳＰ９８２で二つのＡＦ２４５を切り換えて使用することも出来ます。
標準以外のケーブルも製作しますのでお問い合わせください。

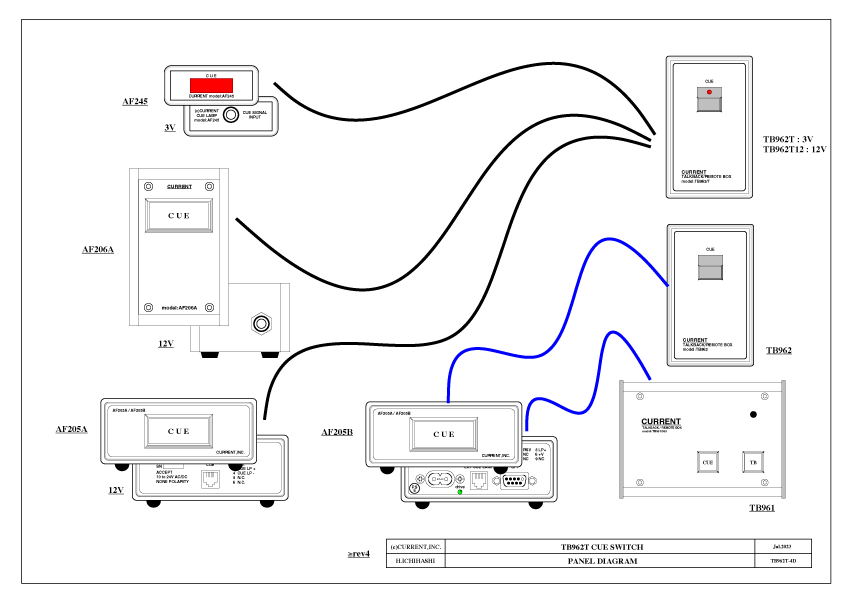

接続例

■ 仕　様
[AF245]
•CUE TALLY INPUT CONNECTOR: 1/4″ TRS PHONE
•DIMENSIONS: 66.5Wx28Hx66.5D 70g
[TB962T]
•CUE TALLY OUTPUT CONNECTOR: 1/8″ TRS MINI
•POWER: 3VDC, UM4(AAA) x2
•DIMENSIONS: 61Wx100Hx19D 90g

• Order Information
