GPS730

8ch Changeover

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●２：１システムスイッチャー
●バランス８ｃｈ
●アナログオーディオ、デジタルオーディオ対応
●リモート制御可　●コンパクト

　ＧＰＳ７３０はコンパクトな２：１のオーディオスイッチャーです。アナログでは８ｃｈ、デジタルオーディオでは１６ｃｈでの使用が可能です。切換素子にはリレーを使用しており、信頼性の高いスイッチングが可能です。また、電源ＯＦＦの場合でもソースＡが出力されますのでエマージェンシー用途に最適です。

◆スイッチング
　ＧＰＳ７３０の信号切換はリレーによる切り換えですので接続する機種及び信号レベルを選びません。電源断時にはシステムＡがバイパス出力されますので非常時にも安心です。

◆対応信号
　Ｄｓｕｂ２５コネクタはバランス仕様のアナログオーディオ、デジタルオーディオ及び各種制御信号等に対応します。

◆ターミネーション
　終端抵抗は内蔵していませんので入力、出力の切り換え方向を選びません。

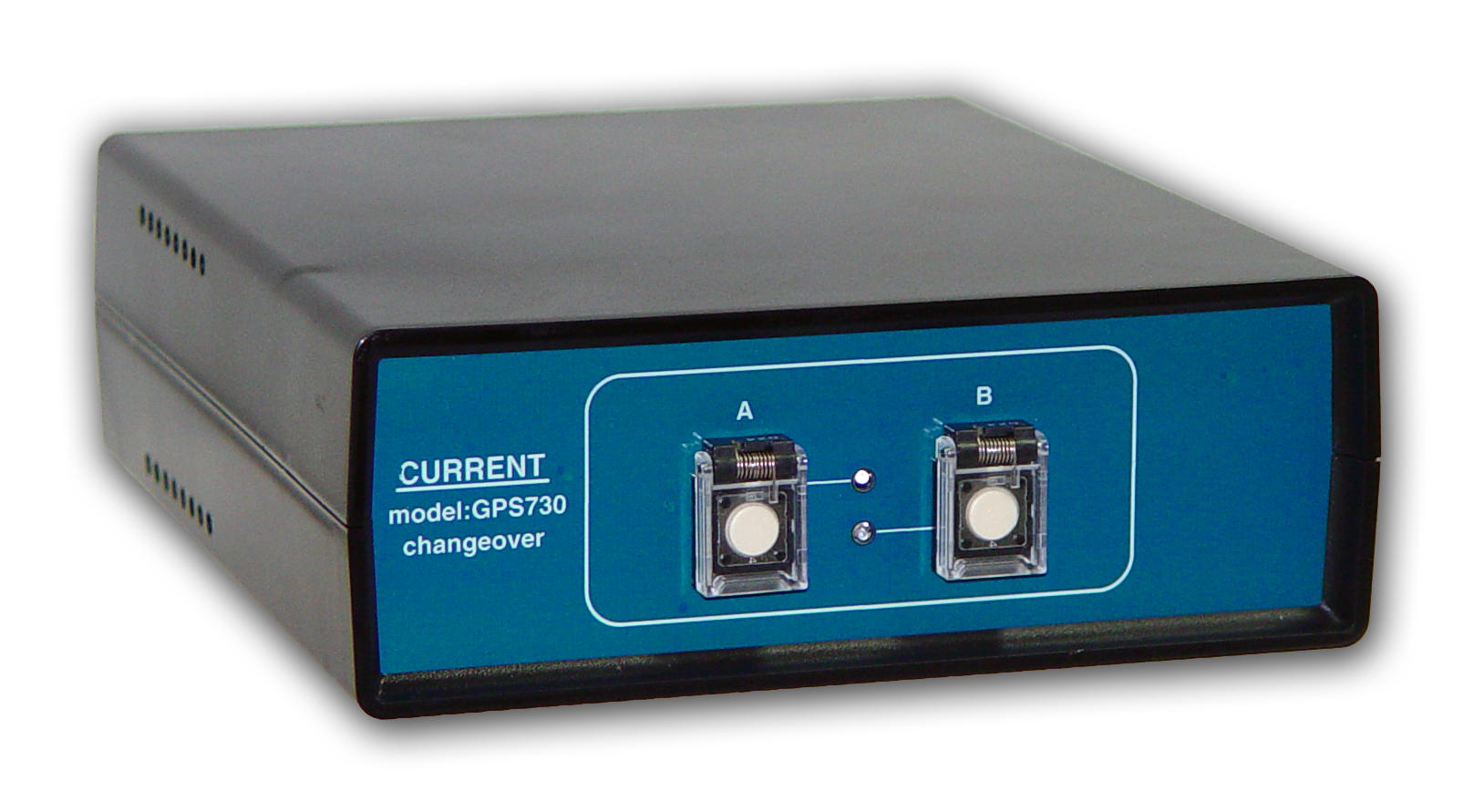

◆コントロール
　ＧＰＳ７３０のコントロールはフロントパネルのスイッチまたはリヤパネルのＧＰＩコネクタ経由で行います。リモートではＡまたはＢを選択するモーメンタリースイッチを接続するだけで制御出来ます。入力はフォトカプラで絶縁されていますので、タリー信号を接続することも可能で、ＧＮＤループによるノイズも回避できます。また、ステイタス（状態）コマンドでも切り替え可能です。なお、選択状態を示すLED出力には抵抗を内蔵していますのでLEDを直結出来ます。

◆その他
　異なる仕様のシステムスイッチャー及び、リモートコントロールパネルも製作いたしますのでお問い合わせください。

■ 仕　様
•SOURCE INPUTS A,B: BALANCED 8ch, Dsub25-F (#4-40)
•SELECTED: BALANCED 8ch, Dsub25-F (#4-40)
•CONTROL: FRONT PANEL
•GPI: Dsub9-F #4-40
•SWITCHING ELEMENT: RELAY
•MAXIMUM SIGNAL LEVEL: +24dBu
•MAINS: 100VAC 50/60Hz MAX=2W

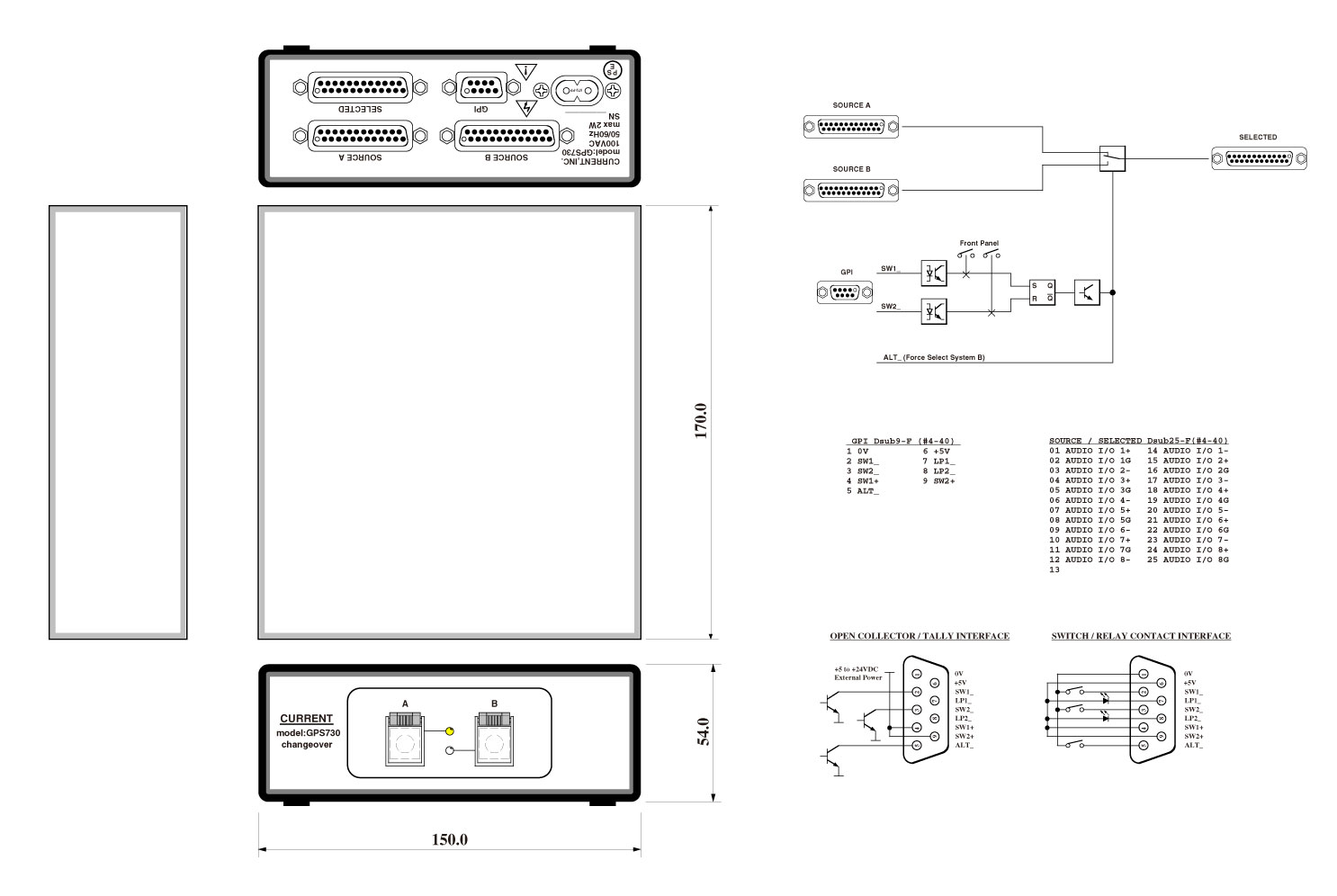

•DIMENSIONS: 154Wx54Hx150D 1kg

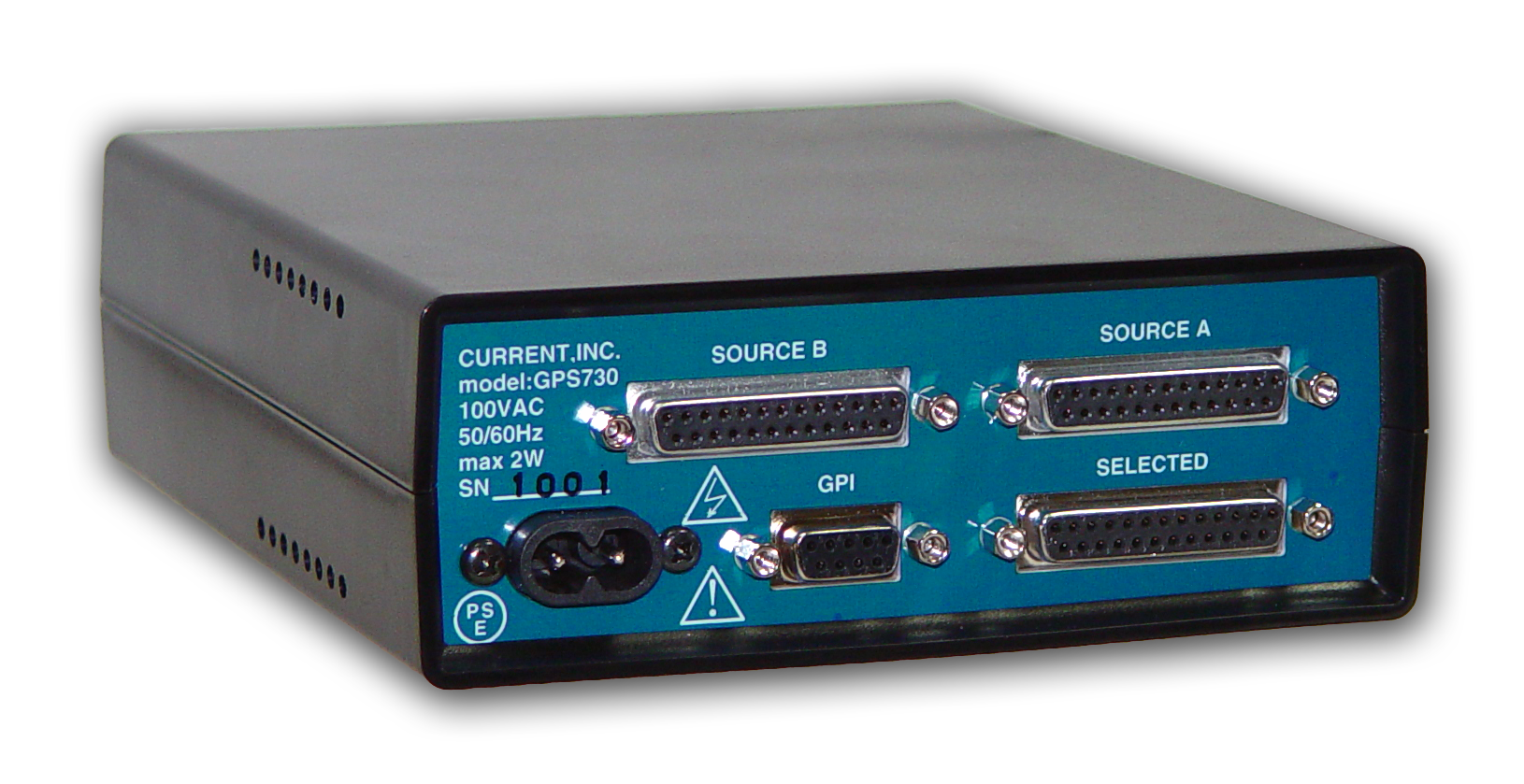

 AUDIO I/O Dsub25-F(#4-40)
01 AUDIO I/O 1+  14 AUDIO I/O 1-
02 AUDIO I/O 1G  15 AUDIO I/O 2+
03 AUDIO I/O 2-  16 AUDIO I/O 2G
04 AUDIO I/O 3+  17 AUDIO I/O 3-
05 AUDIO I/O 3G  18 AUDIO I/O 4+
06 AUDIO I/O 4-  19 AUDIO I/O 4G
07 AUDIO I/O 5+  20 AUDIO I/O 5-
08 AUDIO I/O 5G  21 AUDIO I/O 6+
09 AUDIO I/O 6-  22 AUDIO I/O 6G
10 AUDIO I/O 7+  23 AUDIO I/O 7-
11 AUDIO I/O 7G  24 AUDIO I/O 8+
12 AUDIO I/O 8-  25 AUDIO I/O 8G
13

 GPI Dsub9-F (#4-40)
1 0V     6 +5V
2 SW1_   7 LP1_
3 SW2_   8 LP2_
4 SW1+   9 SW2+
5 ALT_
