AF322

LTC DISPLAY

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●大型ＬＴＣ表示器
●時刻表示（１U型）
●スルー出力
●６００Ωライン対応
●１９インチ２Ｕサイズ

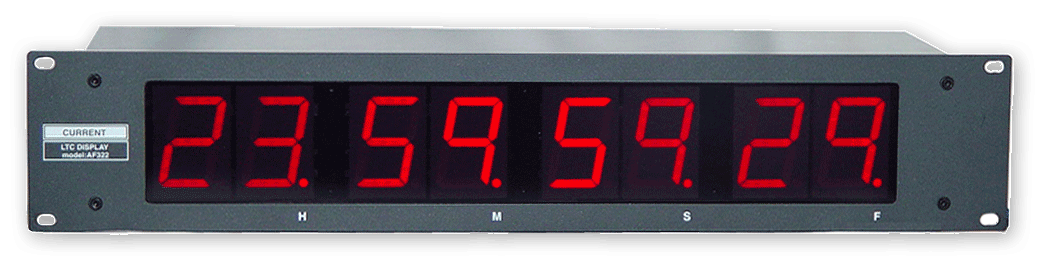

　ＡＦ３２２は大型の視認性の高いＬＥＤを使用したＬＴＣ表示器です。１Ｕ型は時刻表示に特化しておりますのでフレーム表示は割愛されております。１／３０から２０倍速まで読みとり可能で、２４、２５、２９．９７、３０の各フレームレートに対応します。

◆入出力
　入力はＸＬＲ３のメス、スルー出力はＸＬＲ３のオスコネクタです。入出力コネクタは直結されていますのでどちらからでも入力できます。また、６００Ωターミネーションスイッチも装備されています。

◆表示
　表示器は４５ｍｍサイズの赤ＬＥＤを使用していますので視認性は非常に高くなっています。（１Ｕ型は１４．４ｍｍ）また、ドロップフレームのＬＴＣの場合には１フレームの桁のデシマルポイントが点灯します。（２Ｕ型のみ）

◆その他
　もっと大きなサイズや異なる形状も製作いたします。また、標準ではｃｏｍポートはサポートされません。オプションでＴＭＣ１００、シリアル時刻信号にも対応できますのでお問い合わせ下さい。
なお、2018年出荷分からフレーム表示をオフにするスイッチをリヤパネルに実装しました。（２Ｕ型のみ）

■ 仕　様
●入力：ＸＬＲ３−F
●スルー出力：ＸＬＲ３−M
●ＳＭＰＴＥレート：２４、２５、２９．９７、３０Ｈｚ
●読みとりレート：１／３０〜ｘ２０（信号品質によります）
●入力レベル：−２０ｄＢｕ〜＋１５ｄＢｕ
●エラーバイパス：５フレーム
●表示 2U: 10H,1H,10M,1M,10S,1S, 10F, 1F
●表示 1U: 10H,1H,10M,1M,10S,1S
●ｃｏｍポート：Ｄｓｕｂ９−Ｆ（＃４−４０）
●電源：１００ＶＡＣ　５０／６０Ｈｚ　５Ｗ

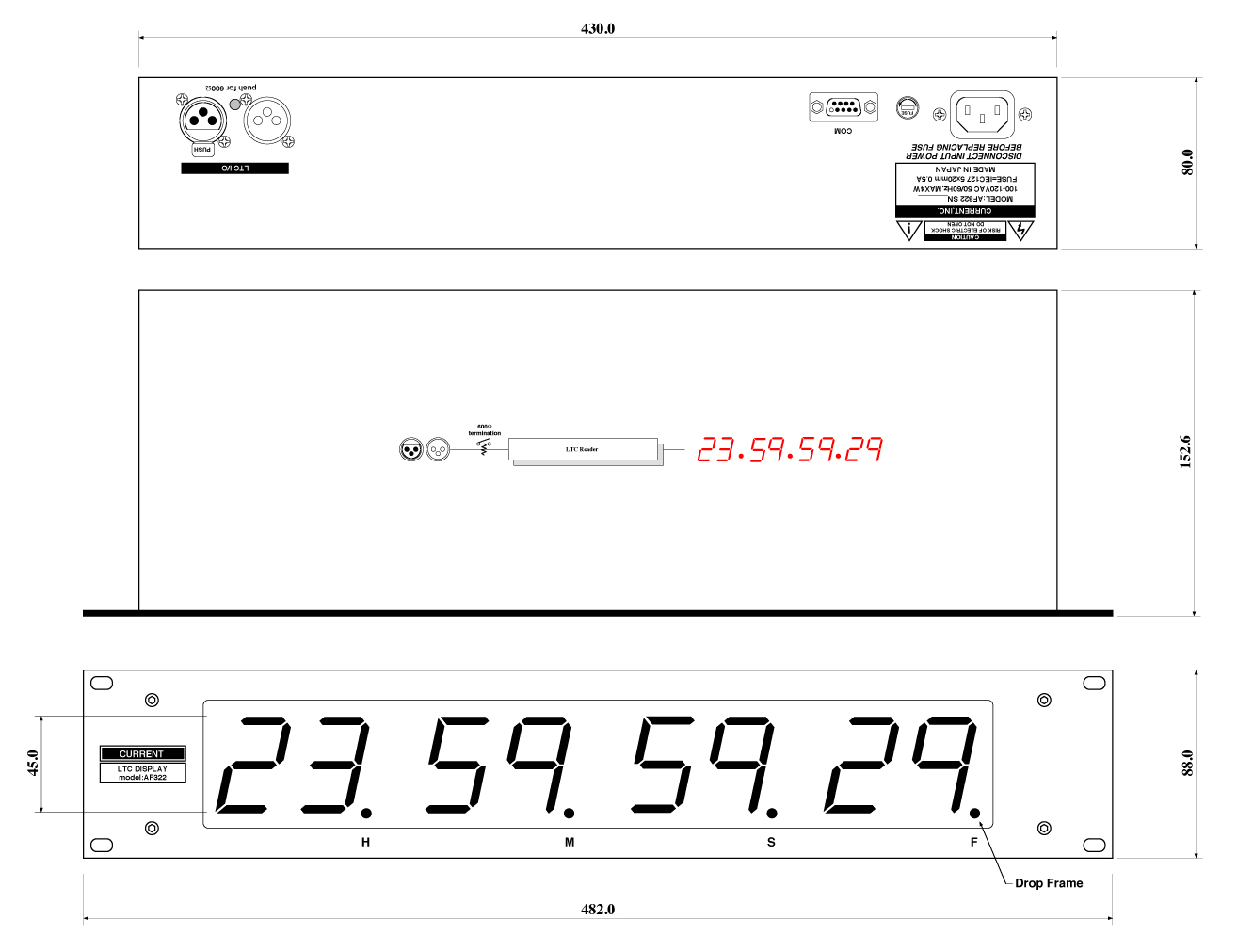

●外形寸法 ２Ｕ型：４８２Ｗｘ８８Ｈｘ１５３Ｄ　４ｋｇ
●外形寸法 １Ｕ型：４８２Ｗｘ４４Ｈｘ１５３Ｄ　３ｋｇ

 AF322 "COM" DSUB9-F
01            06
02 TX         07
03 RX         08
04            09
05 GND
