CSP381

STEREO AUDIO SWITCHER

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●8ステレオオーディオスイッチャー
●フェードモード切り換え
●ローノイズ、高音質
●リモートコントロール
●プログラムセレクターとして最適
●19インチ2U

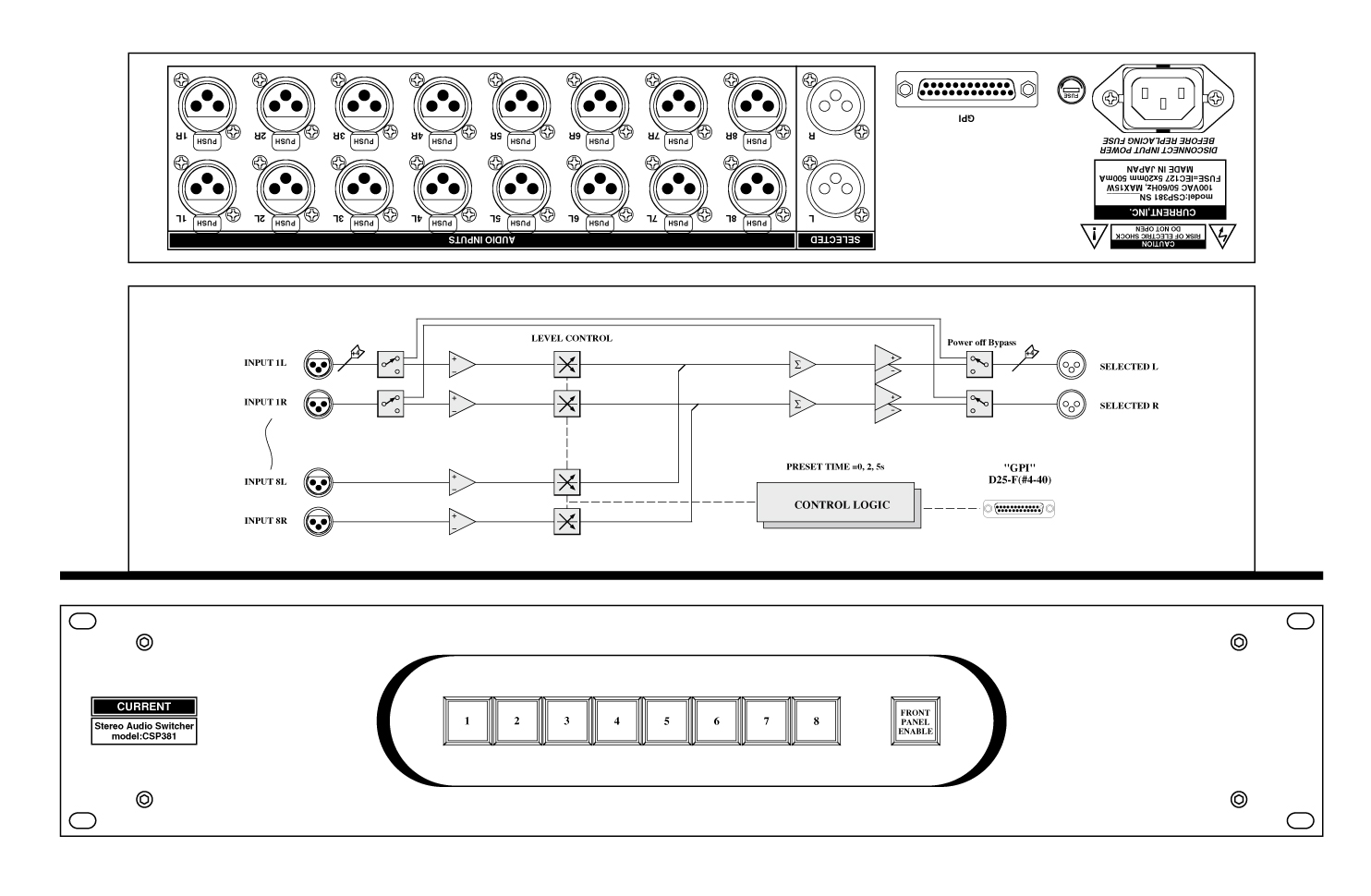

 CSP381は入出力にXLRコネクターを備えた8ステレオのオーディオスイッチャーで、ローカルまたはリモートコントロールにより選択した任意のチャンネルを出力します。フロントパネルではフェードモードとフェード時間の設定も可能ですので放送プログラムのなめらかなスイッチング用途に最適です。

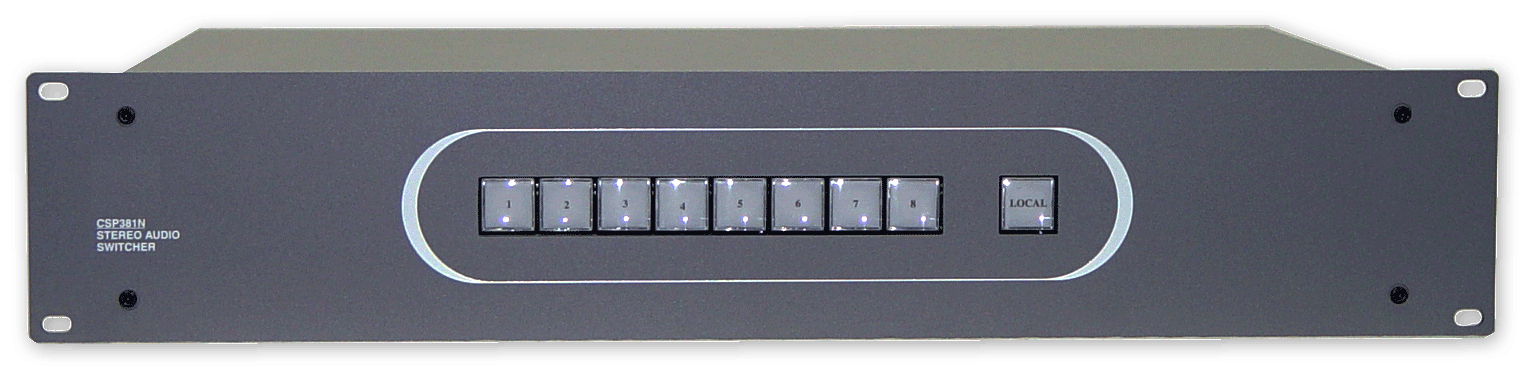

◆フロントパネル
 誤操作防止のため”Front Panel Enable”ボタンを押しながらセレクトボタンを操作します。デフォルトではフロントパネルでのモードはカットアウト→カットインです。なお、フェード時間とフェードモードはボタンの特殊操作で変更可能です。

◆フェードモード
 フロントパネルでのモード設定機能で次の設定が可能です。
フェード時間は0、1、2、3、4、5、6、7秒の8種類。フェードモードはカットアウト→カットイン、カットアウト→フェードイン、フェードアウト→カットイン、フェードアウト→フェードインの4種類を選択できます。

◆リモートコントロール
 リヤパネルのパラレルGPIポートでも切り替えできます。

◆バイパス
 電源断時にはリレーによってCH1が完全にバイパスされて出力されます。

◆その他
 フェード時間の変更、クロスフェード仕様などの変更にも対応いたしますのでお問い合わせ下さい。

■ 仕 様
•INPUTS: STEREO 8, BALANCED, 20kΩ, XLR3-F
•INPUTS REFERENCE: +4dBu, MAX +24dBu
•SELECTED OUTPUTS: BALANCED 50Ω, XLR3-M
•OUTPUTS REFERENCE: +4dBu, MAX +24dBu
•GPI CONNECTOR: D25-F (#4-40)
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.2dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -80dB 22~22k
•MAINS: 100VAC 50/60Hz 20W(MAX)
•DIMENSIONS: 482Wx88Hx303D 5kg

   GPI port DSUB25-F
01 SW COM 0V        14 LP COM +5V
02 SW 1             15 LP 1
03 SW 2             16 LP 2
04 SW 3             17 LP 3
05 SW 4             18 LP 4
06 SW 5             19 LP 5
07 SW 6             20 LP 6
08 SW 7             21 LP 7
09 SW 8             22 LP 8
10                  23
11                  24
12                  25
13

• Order Information

御注文型番 備考 価格(+TAX)
CSP381 クロスフェード ステレオスイッチャー、19”2U ¥560,000
