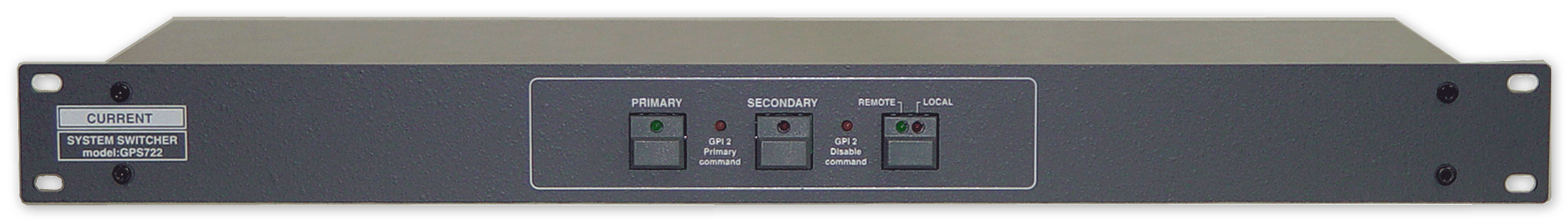

GPS722

SYSTEM SWITCHER

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●２：１システムスイッチャー
●ＸＬＲとＢＮＣ
●アナログオーディオ、デジタルオーディオ対応
●ローカル及びリモート制御可
●緊急放送システムに最適
●１９インチ１Ｕ

　ＧＰＳ７２２はＸＬＲとＢＮＣコネクタを実装した２：１システムスイッチャーです。アナログ、デジタルオーディオのいずれにも対応し、ローカルまたはリモート接点でステレオ信号をプライマリーシステム側からセカンダリー側に切り替えできますので緊急放送システムに最適です。

◆基本コントロール
　ＧＰＩポート１のコマンドモードは内部スイッチの切換でモーメンタリー接点（出荷時）またはオルタネイト接点の選択ができます。電源投入時には”REMOTE”モードになりプライマリー側が選択されます。この状態でＧＰＩポート１からのプライマリーまたはセカンダリー選択コマンドで切換可能です。”LOCAL”モードに切り換えるとフロントパネルでの操作が可能になります。この状態では全てのリモートコマンドは受け付けませんがタリーは出力されます。

◆サブコントロール
　ＧＰＩポート２でも別系統からの制御が可能です。使用例として非常用送出機器の終了時のタリーによってセカンダリーからプライマリーへ自動的に復帰する等の用途が考えられます。なお、プライマリー選択コマンドはDISABLEコマンドが入力されている場合には受け付けません。また、DISABLE入力はフロントパネルのＬＥＤで確認できます。ＧＰＩポート１と同様に”LOCAL”モードではコマンドを受け付けません。

◆スイッチング
　信号切換はリレーによる切換ですので接続する機種及び信号レベルを選びません。電源断時にはプライマリー側が選択されますので非常時にも安心です。

◆対応信号
　アナログオーディオ、デジタルオーディオ、ワードクロック、ビデオ等に対応します。また、音質的に優れたリレーを使用しているためモニタースピーカー切換、ソースセレクタ等の用途にも最適です。

◆ターミネーション
　選択されていないシステム側のＸＬＲ入力ポートには６００Ωまたは１１０Ωがホットとコールド間に負荷されます。アナログまたはデジタルの選択は内部スイッチで行います。同様にＢＮＣポートは７５Ωで終端されます。

■ 仕　様
•INPUTS: BALANCED XLR3-F, UNBALANCED BNC
•SELECTED : BALANCED XLR3-M, UNBALANCED BNC
•MAXIMUM SIGNAL LEVEL: >+24dBu
•CONTROL: Momentary Contact, LOCAL, GPI 1/2(Dsub9-F #4-40)
•TALLY: OPEN COLLECTOR 24V 50mA max
•SWITCHING ELEMENT: RELAY
•FREQUENCY RESPONSE:10~100kHz ±0.1dB
•THD: < 0.001% at 1kHz, REFERENCE LEVEL (20-20kHz unweighted)
•NOISE.: < -96dBu (20-20kHz unweighted)
•MAINS: 100VAC 50/60Hz MAX=5W
•DIMENSIONS: 482Wx44Hx153D 4kg

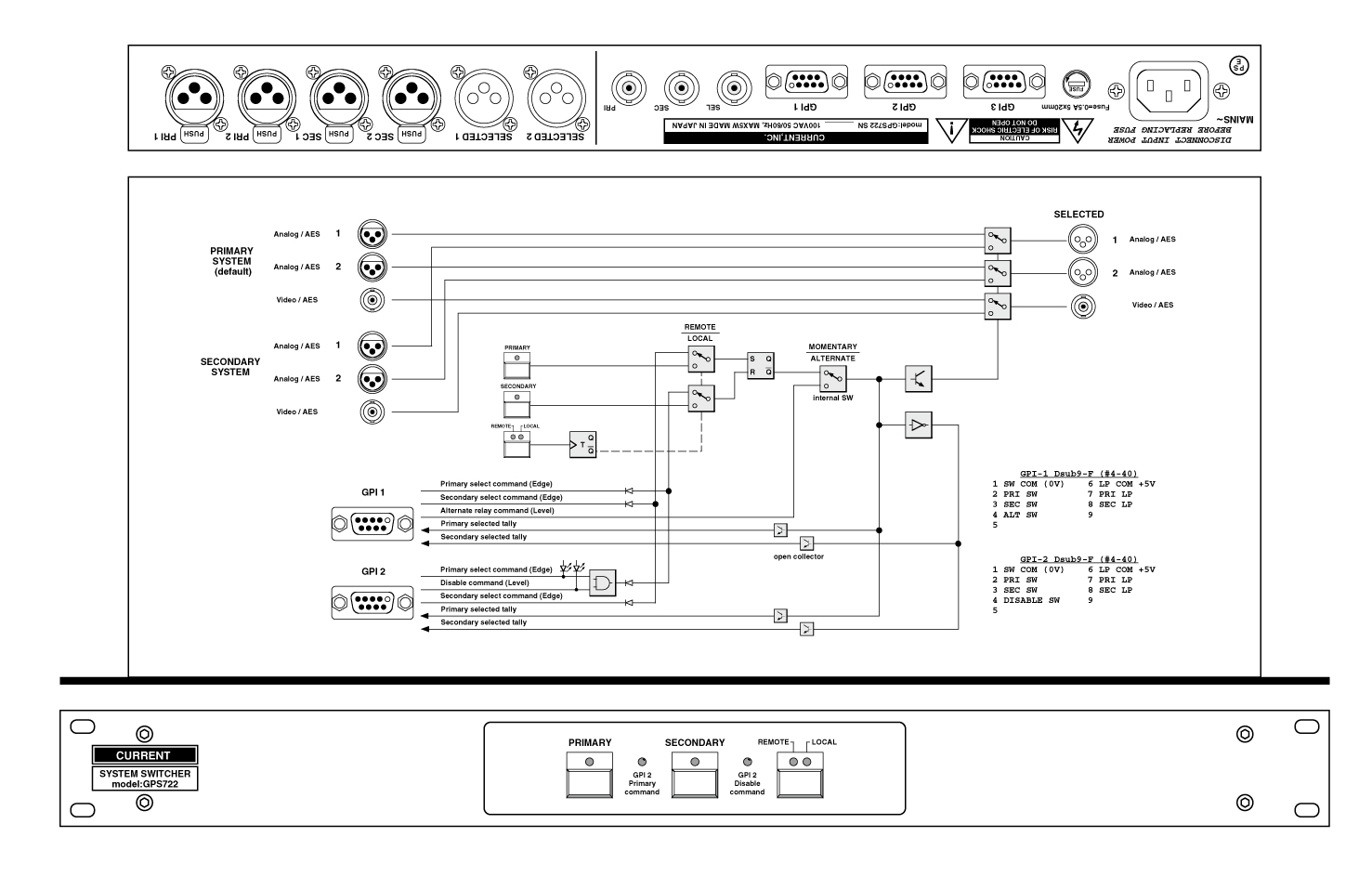

  GPI-1 Dsub9-F (#4-40)
1 SW COM (0V)   6 LP COM +5V
2 PRI SW        7 PRI LP
3 SEC SW        8 SEC LP
4 ALT SW        9
5

  GPI-2 Dsub9-F (#4-40)
1 SW COM (0V)   6 LP COM +5V
2 PRI SW        7 PRI LP
3 SEC SW        8 SEC LP
4 DISABLE SW    9
5

  GPI-3 Dsub9-F (#4-40)
1 SW COM (0V)   6 LP COM +5V
2               7
3               8
4               9
5
