PMS425

INCOM MIX

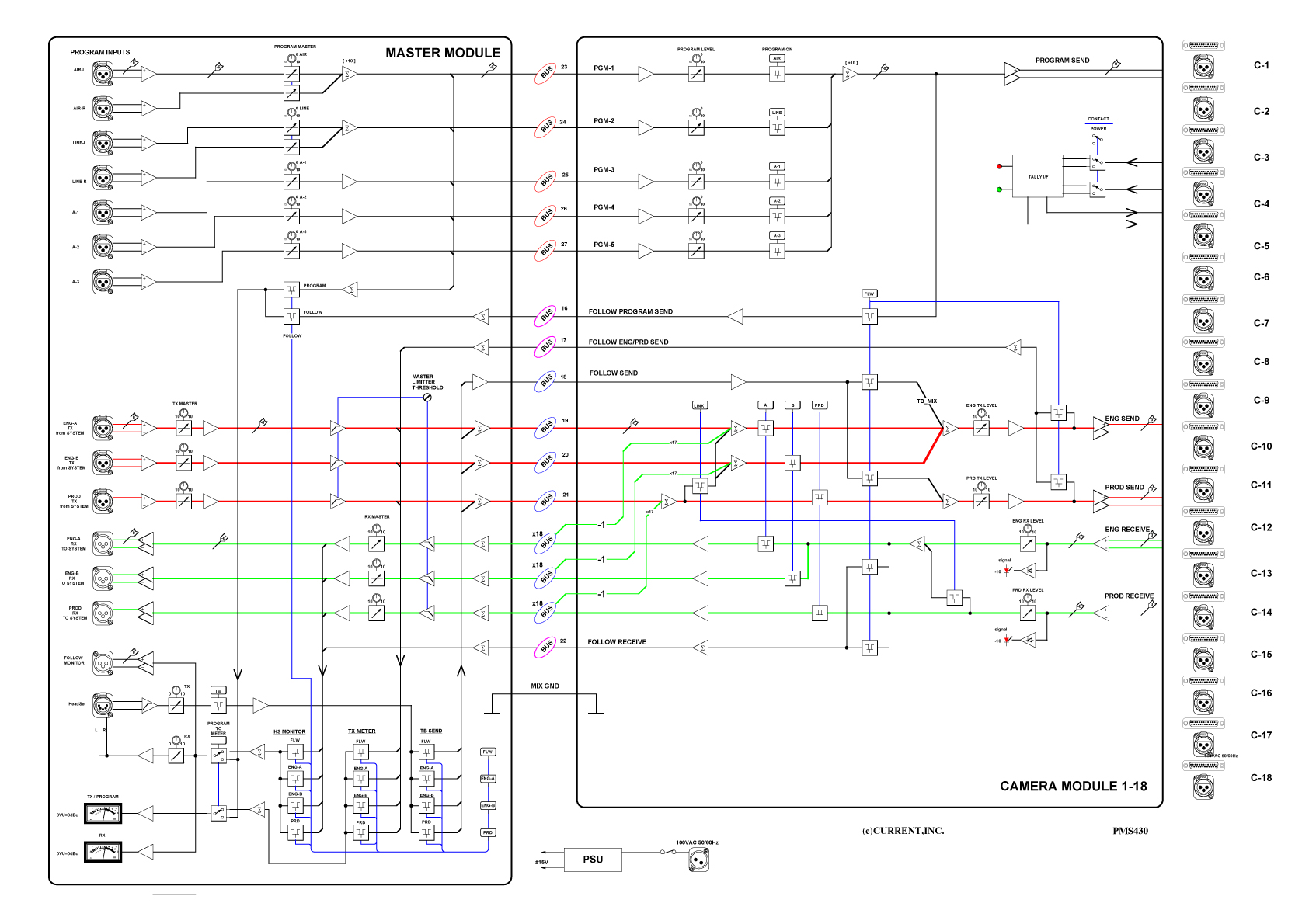

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

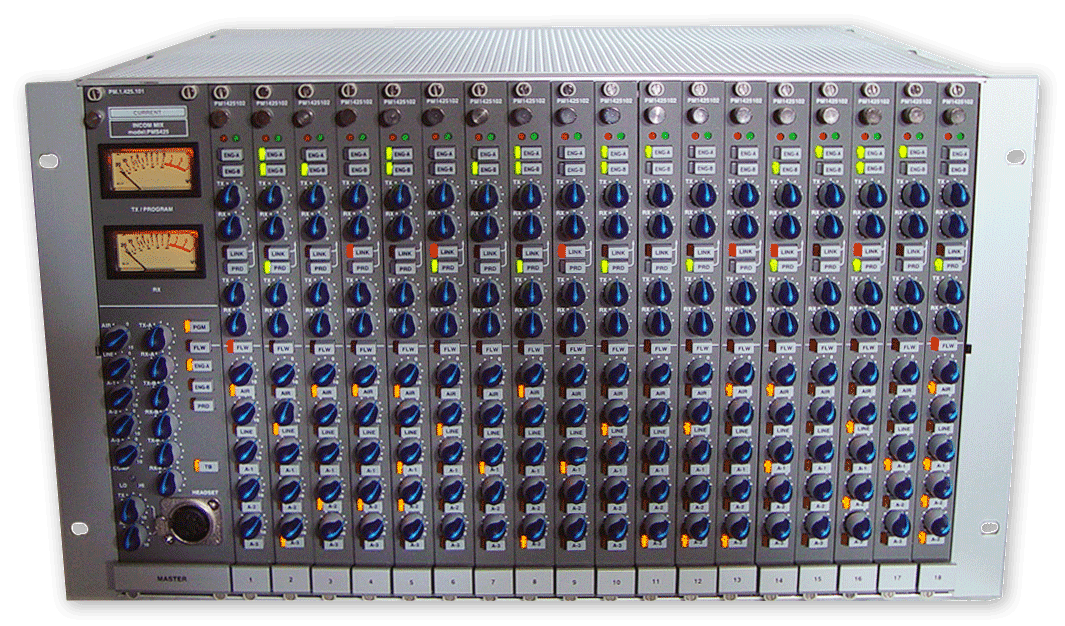

●18chインカムミキサー
●ＣＣＵ５５０に直結可能
●高いＳＮ
●コンプレッサー装備
●５系統のプログラム
●プライベート通話
●ＥＮＧ−Ａ、ＥＮＧ−Ｂ、ＰＲＤの３系統
●１９インチ６Ｕ

　ＰＭＳ４２５は最大で１８台のカメラを接続したＣＣＵ５５０と直結可能なインカムミキサーです。インカム系はENG-A、ENG-B、PRDの３系統、プログラムは５系統のモニターが可能です。

◆TXメーター
　ENG-A、ENG-B、PRDを選択するとカメラモジュールへのTXバスをモニターできます。これらはミックスして表示することができます。マスターモジュールのFLWを選択した場合にはENG-A、ENG-B、PRDはOFFになり、FLWを選択したカメラモジュールのENGとPRDの出力ミックス信号を表示します。PGMはカメラモジュールへのPGMバスを表示し、同時にFLWが選択されている場合にはそのモジュールのPGM出力を表示します。

◆ＲＸメーター
　マスターモジュールのヘッドセットモニターと同信号を表示します。ENG-A、ENG-B、PRDを選択するとカメラモジュールからインカムシステムへ送られる各出力を表示します。これらはミックスして表示することができます。マスターモジュールのFLWを選択した場合にはENG-A、ENG-B、PRDはOFFになり、FLWを選択したカメラモジュールのENGとPRDのRXミックス信号を表示します。

◆コンプレッサー
　インカムシステムからカメラへのTX及び、カメラからインカムシステムへのRXには-8dBuから+15dBuのスレッシュホールド可変コンプレッサーが装備されていますので明瞭度の高い通話が可能です。

◆ＴＢ
　ENG-A、ENG-B、PRDを選択すると各バスへ出力します。FLWを選択した場合にはFLWを選択したカメラモジュールへ送られます。ヘッドセットには５ピンタイプが使用でき、左右同信号が出力されます。

◆ENG-A、ENG-B、PRD
　カメラモジュールのENG-A、ENG-B、PRDスイッチで通話するグループを選択します。LEDはカメラからの入力があると-15dBu以上で赤く点灯します。スイッチが押されているとオレンジ＋イエローに点灯します。

◆TX、RXレベル
　カメラモジュールのENGとPRDのTX、RXレベルはセンタークリック付きで±10dB可変です。

◆ＬＩＮＫ、ＦＬＷ
　ＬＩＮＫスイッチでTX及びRXのPRD系統の信号をENG系統へミックスします。ＦＬＷを押すとPGM出力、ENG出力、PRD出力、ENG入力、PRD入力の各信号がマスターモジュールへ送られ、ヘッドセットからのＴＢをENG、PRD出力へミックスします。

◆ＰＧＭ
　５系統のプログラム選択及び出力レベルを設定します。各PGMはミックス出力され各出力レベルは最大+10dBのゲインアップが可能です。

■ 仕　様
●ＰＧＭ、４Ｗ入力：バランス、２４ｋΩ，０ｄＢｕ、ＸＬＲ３ー３１
●４Ｗ出力：バランス、５０Ω，０ｄＢｕ、ＸＬＲ３−Ｍ
●周波数特性：１００〜２０ｋＨｚ ＋０，ー３ｄＢ
●ＴＨＤ：＜０．１％
●ノイズ：＜−８０ｄＢｕ
●クロストーク：＞８０ｄＢ　＠１ｋＨｚ
●タリー入力：ドライ接点または電圧、ＸＬＲ３−Ｆ
●インカムコネクタ：ＣＣＵ５５０、Ｄｓｕｂ２５−Ｍ（＃４−４０）
●電源：１００ＶＡＣ　５０／６０Ｈｚ　８０Ｗ
●外形寸法：４８３Ｗｘ２６６Ｈｘ３５０Ｄ　１０ｋｇ

       CCU D25-M(#4-40)
 1 ENG receive +      14 PRD receive +
 2 ENG receive -      15 PRD receive -
 3 GND                16 GND
 4 ENG send +         17 PRD send +
 5 END send -         18 PRD send -
 6 PGM send +         19 NC
 7 PGM send -         20 NC
 8 GND                21 NC
 9 NC                 22 NC
10 NC                 23 NC
11 R tally out X      24 G tally out X
12 R tally out Y      25 G tally out Y
13
