SL906

SHADOW SOLDIER 影武者

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●SSLオートメーションをProToolsで
●S29Eコンパチブル
●LTCチェイス機器なら何でもOK
●イージーインストール
●マニュアルTCジェネレーターとしても使用可
●外部ビデオシンク
●タイムコードキャラクター表示ビデオ出力
●19インチ1U

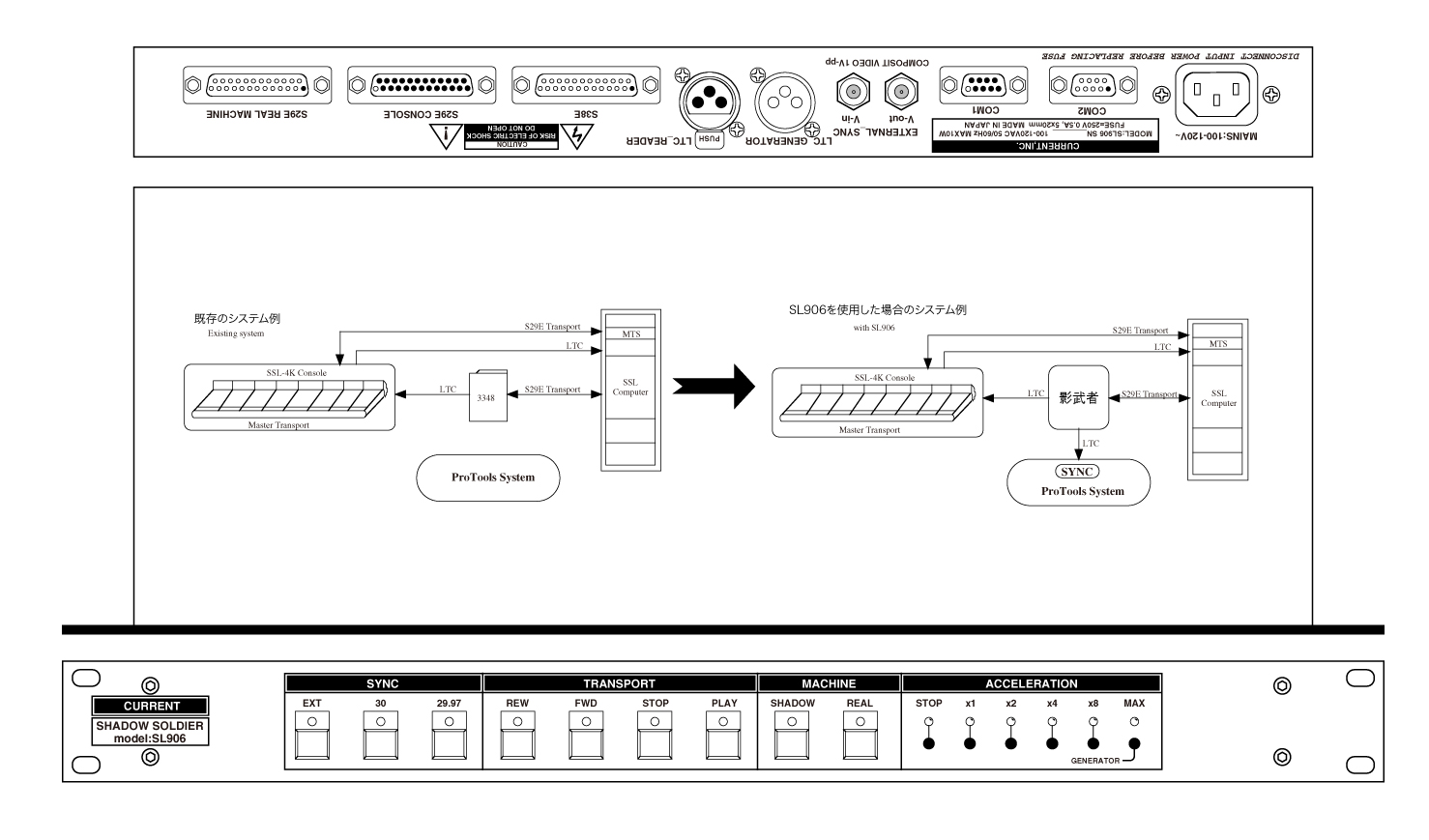

 従来、SSL4000コンソールとProToolsを使用したシステムにおいて、ProToolsをテープマシンとして使用してSSLオートメーションを走らせたい場合にはPCM3348等の実際のテープマシンをダミーで走らせ、SSLにはTACH、DIR、LTC、トランスポート制御信号を与え、ProToolにはチェイスさせるためのLTCを与えてやる必要がありました。SL906は内部クリスタルまたは外部コンポジットビデオにシンクしたLTCとトランスポート信号を出力してこのダミーマシンの代わりを行います。SSLコンソールのマスタートランスポート操作ボタンによってProToolsがスレーブ動作し、リアルマシンモードの場合にはPCM3348等をインターフェースしてS29Eへ出力しますので特別なインターフェースは必要ありません。つまり、9000シリーズコンソールのようにコンソール自身がLTCを発生する環境を提供します。

◆フロントパネル

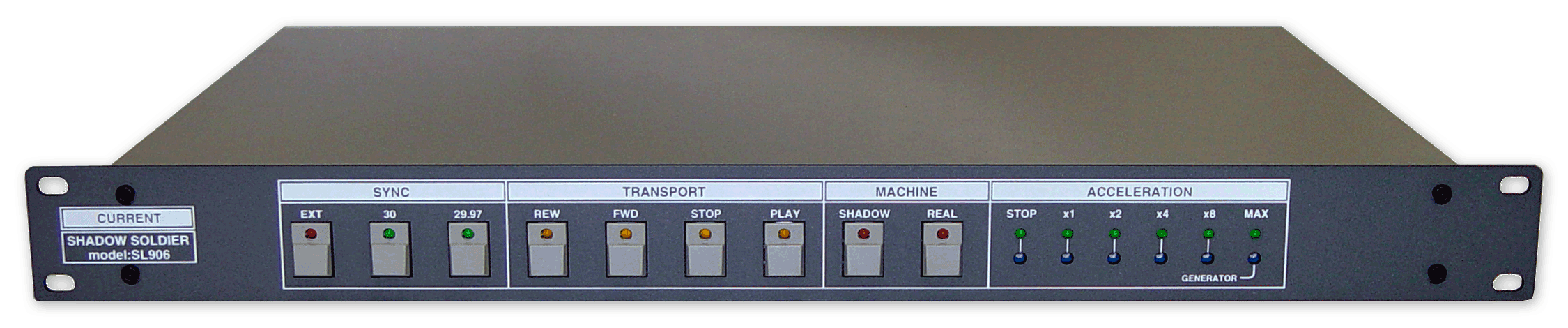

 フロントパネルにはシンク切換、フレームレート選択スイッチ、REW、FWD、PLAY、STOPスイッチ及びシャドウマシンとリアルマシンの切り換えスイッチがあります。なお、外部シンクにカラーコンポジットを入力し、30フレームを選択した場合にはフレームレートは29.97で、ビットレートは30になりますのでご注意下さい。

◆インターフェース
 SL906にはS29E互換ポート、LTC入出力、コンポジットビデオ入力、タイムコードキャラクター表示ビデオ出力、ホストコンピュータ用のcom1ポート、マシン切り換え用のS38Eポートを備えています。また、MTS(マスタートランスポートセレクター)の機能も持ち、3348またはSL906を切り換えてS29Eポートへ接続することが出来ます。

◆セットアップ
 SL906をSSLとProToolsシステムを接続するには、SL906のS29Eポートを通常のテープマシンと同様にSSLコンソール本体コネクターパネルのS29EポートまたはMTSへ接続し、LTCをSSLのLTCリーダーへ接続します。LTCはSSLとパラでProToolsの”USD”または”SYNC I/O”へ接続して下さい。また、PCM3348と併用する場合にはSL906のリヤパネルへPCM3348トランスポートケーブルを接続して下さい。なお、PCM3348を接続するケーブルは既存のものをそのまま使用出来ます。SSLコンピューターのA−SETUP等のコマンドでマシンを切り換える場合にはS38Eも接続して下さい。

◆時刻セット
 電源投入時にはSL906のLTCジェネレーターは0時にリセットされますが、動作中にリセットしたい場合にはSTOPを約1秒押しながらPLAYボタンを押します。この状態でさらに約1秒STOPを押しながら、PLAYを押すと外部から入力されている時刻をセットする事が出来ます。また、STOPボタンを押しながらREW、FWDボタンを押すと設定時刻を増減することが出来ます。設定時刻はビデオ出力のキャラクタインサートで確認することができます。

◆LTC及び、タコパルス
 LTCはPLAY時のみ出力されREW、FWD時には出力されません。また、S29EへのTACHはPLAY時に30Hzを出力し、REW、FWDの最高速時には20倍速を出力します。

■ 仕 様
•LTC INPUT: BAL 10kΩ XLR3-F, 0dBu ~ +10dBu, x1 speed
•LTC OUTPUT: BALANCED 75Ω, 0dBu, INT/EXT 29.97, 30 frame
•EXT SYNC IN: COMPOSITE VIDEO, BNC, 29.97, 30 frame
•VIDEO OUT: COMPOSITE VIDEO, BNC
•S29E I/F: REW,FWD,PLAY,STOP TALLY, TACH, DIR (D25-F,#4-40)
•REAL MACHINE: S29E format, D25-M,#4-40
•S38E: D25-M, #4-40
•COM1: D9-F, #4-40
•COM2: D9-M, #4-40
•MAINS: 100-120VAC 50/60Hz MAX 10W
•DIMENSIONS: 482Wx44Hx303D, 4kg

   SL906 "S29E CONSOLE" D25-F(#4-40)
01 NC                               14 NC
02 LP COM LAMPS COMMON              15 SW COM SWITCHES COMMON
03 S-REW REWIND SWITCH              16 B-REW REWIND LAMP
04 S-FWD FORWARD SWITCH             17 B-FWD FORWARD LAMP
05 S-STOP STOP SWITCH               18 B-STOP STOP LAMP
06 S-PLAY PLAY SWITCH               19 B-PALY PLAY LAMP
07 NC                               20 NC
08 S-REC RECORD SWITCH              21 B-REC RECORD LAMP
09 TACH COM TACH PULSE COMMON       22 TACH TACH PULSE
10 DIR COM DIRECTION COMMON         23 DIR DIRECTION ( FWD = Lo )
11 NC                               24 NC
12 NC                               25 NC
13 NC
   SL906 "S29E REAL MACHINE" D25-M(#4-40)
01 NC                               14 NC
02 LP COM LAMPS COMMON              15 SW COM SWITCHES COMMON
03 S-REW REWIND SWITCH              16 B-REW REWIND LAMP
04 S-FWD FORWARD SWITCH             17 B-FWD FORWARD LAMP
05 S-STOP STOP SWITCH               18 B-STOP STOP LAMP
06 S-PLAY PLAY SWITCH               19 B-PALY PLAY LAMP
07 NC                               20 NC
08 S-REC RECORD SWITCH              21 B-REC RECORD LAMP
09 TACH COM TACH PULSE COMMON       22 TACH TACH PULSE
10 DIR COM DIRECTION COMMON         23 DIR DIRECTION ( FWD = Lo )
11 NC                               24 NC
12 NC                               25 NC
13 NC
   SL906 "S38E" D25-M(#4-40) Connector
01 D0 TRANSPORT A SELECT            14 D1 TRANSPORT B SELECT
02 D2 TRANSPORT C SELECT            15 D3 AUX DIGITAL OUTPUT
03 D4 AUX DIGITAL OUTPUT            16 D5 AUX DIGITAL OUTPUT
04 D6 AUX DIGITAL OUTPUT            17 D7 AUX DIGITAL OUTPUT
05 D8 AUX DIGITAL OUTPUT            18 D9 AUX DIGITAL OUTPUT
06 D10 AUX DIGITAL OUTPUT           19 D11 AUX DIGITAL OUTPUT
07 D12 AUX DIGITAL OUTPUT           20 D13 AUX DIGITAL OUTPUT
08 D14 AUX DIGITAL OUTPUT           21 D15 AUX DIGITAL OUTPUT
09 +5V COMPUTER +5V                 22 +5V COMPUTER +5V
10 0V COMPUTER 0V                   23 0V COMPUTER 0V
11 B-A TRANSPORT A TALLY            24 B-B TRANSPORT B TALLY
12 B-C TRANSPORT C TALLY            25 +22V TALLY COMMON +22V
13 +22V TALLY COMMON +22V

• Order Information

御注文型番 備考 価格(+TAX)
SL906 影武者、19”1U ¥480,000
