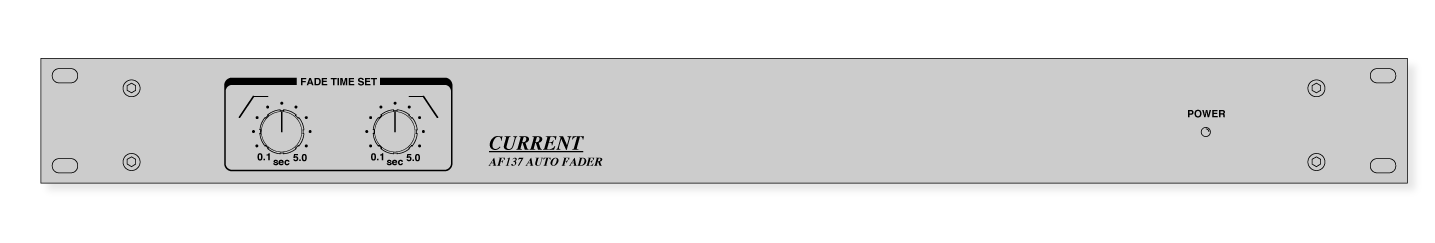

AF137

AUTO FADER

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●ステレオオートフェードイン・アウト
●マシンコントロール
●高音質
●リモートコントロールオペレーション
●19インチ1U

 AF137はリモートユニットのボタン一つでDAT/MD等の再生・停止をコントロールし、同時にフェードイン・アウトを行うオートフェーダーシステムです。ラジオ番組等のワンマンオペレーションに最適です。フェードアウト後に出力されるコマンドを機器のNEXT TRACK等へ接続することで次の曲でスタンバイすることも可能です。

◆コントロール
 AF137のリモートユニットのSTART/STOPボタンを押すと、PLAYコマンドが出力され、フェードインが行われます。再度ボタンを押すと、フェードアウトが行われSTOPコマンドが出力されます。STOPコマンドは接続した機器のPAUSE、STOP、TRACK+などに接続します。STOPコマンドは出力されるタイミング(減衰量の検知)を内部のトリマーで設定可能です。(出荷時には−60dB)また、フェードイン・アウトのタイミングはフロントパネルのつまみで約0.5秒から5秒まで連続可変できます。

◆リモートユニット
 AF137のリモートユニットには2つのボタンがあります。ひとつはSETスイッチで、マシンをスタートさせる前にポーズ等の待機状態にするためのコマンドを出力します。なお、SETコマンドはPLAY状態では動作しません。また、SETタリーはマシンのポーズタリーなどを接続します。もう一つのSTART/STOPスイッチは、接続した機器のPLAYコマンドなどへ接続し、タリーはPLAYタリーなどを接続します。SETスイッチはSTARTするために事前設定が必要のない機器では接続する必要はありません。

◆その他
 AF137の関連機器として、VCAインターフェースを持つコンソール用の10chオートフェーダーI/FのAF127、CM挿入などに最適なステレオクロスフェーダーAF139、ステレオ4系統タリー制御のオートフェーダーのPMS410も併せてご検討下さい。

■ 仕 様
●入力コネクタ : XLR3−Fx2
●入力基準レベル : +4dBu、24kΩバランス、最大 +24dBu
●出力コネクタ : XLR3−M x2
●出力基準レベル : +4dBu、50Ωバランス、最大 +24dBu
●周波数特性 : 20〜20kHz ±0.1dB
●フェーダーコントロール : VCA
●ストップタイミング : −40〜−80dBu
●THD : 0.01%以下(1kHz基準レベル)
●電源: 100VAC、50/60Hz MAX=15W
●本体外形寸法:482Wx44Hx303D
●本体重量:4kg
●リモート外形寸法:146Wx47Hx104D
●リモート重量:0.5kg

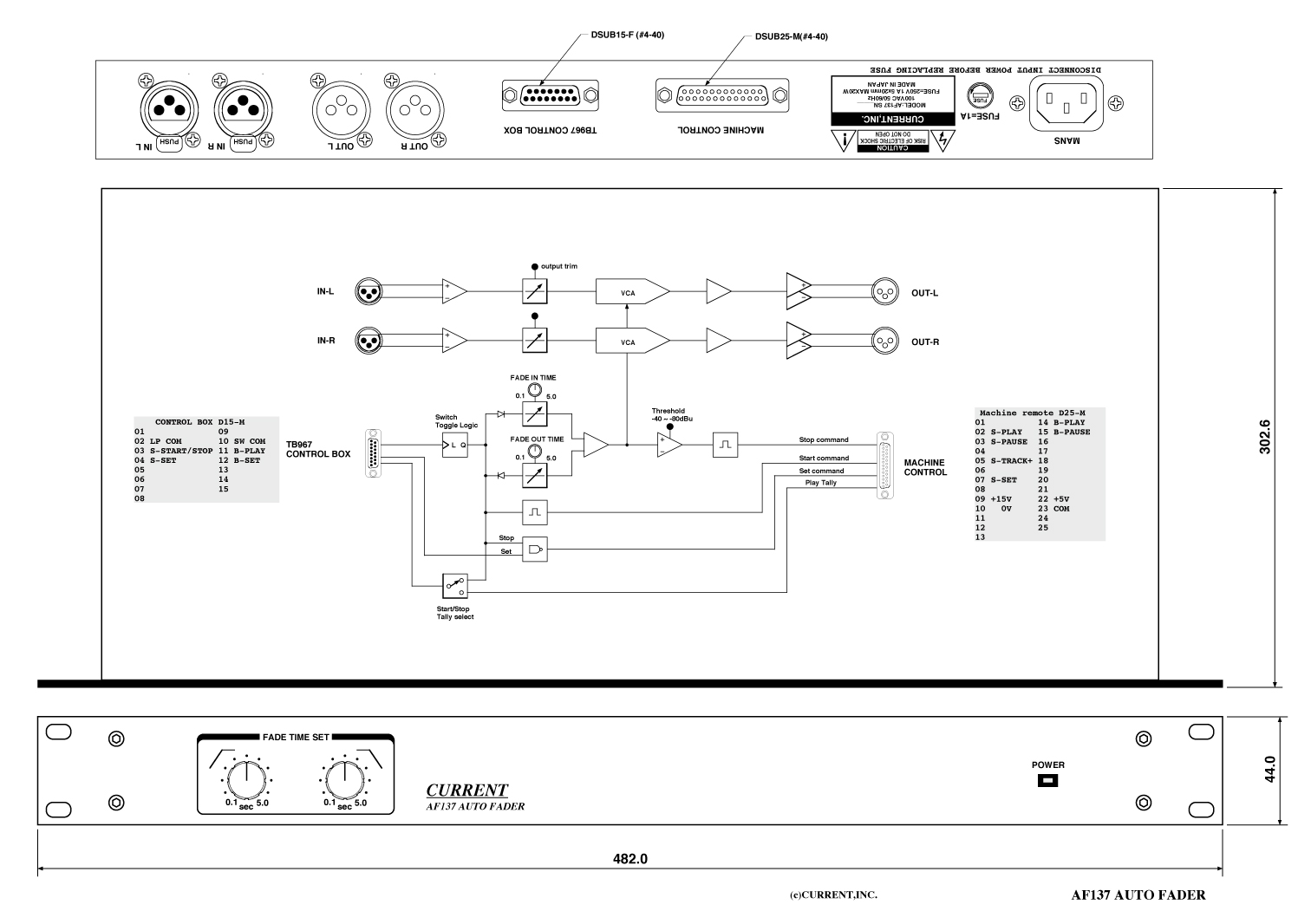

   AF137 "Control Box" D15-M (#4-40)
 1                        9
 2 LAMPS COMMON +5V      10 SWITCHES COMMON 0V
 3 START/STOP SWITCH L   11 PLAY LAMP L
 4 SET SWITCH L          12 SET LAMP L
 5 FadeIN_/OUT SWITCH L  13
 6                       14
 7                       15
 8

 FadeIN_/OUTはリレー接点またはオープンコレクタ出力を接続してください。
スイッチコモンとの間に接続してください。接点がオープンでフェードアウト、クローズでフェードイン動作します。
   AF137 "Machine Control" D25-M(#4-40)
 1                       14 PLAY LAMP L
 2 PLAY SWITCH L         15 PAUSE(STOP) LAMP L
 3 PAUSE(STOP) SWITCH L  16
 4                       17
 5 TRACK+ SWITCH L       18
 6                       19
 7 SET SWITCH L          20
 8                       21
 9 +15V SUPPLY           22 LAMPS COMMON input
10 +15V COMMON           23 SWITCHES COMMON input
11                       24
12                       25
13

 フェードアウト後に出力されるコマンドは内部ディップスイッチが1の場合にはTRACK+、2の場合にはPAUSEに出力されます。両方を選択しても問題ありません。各コマンド出力はフォトカプラで絶縁されています。オープンコレクタとして使用する場合には0VとCOMを接続してください。また、コントロールボックスのタリー電源も外部機器から受けるようになっていますが、AF137の電源を使用する場合には+15Vと+5Vを接続してください。
