SL598184

PROGRAMMABLE JOYSTICK

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●ジョイスティックでコンピュ−タミックス
●SSLフェ−ダ−オ−トメ−ション対応
●2基のクワッドジョイスティック装備
●リモ−トコントロ−ルオペレーション

 SL598184はSSLスタジオコンピュ−タ−に対応した、フェ−ダ−オ−トメ−ションが可能なジョイスティックシステムです。オ−トメ−ションに関する操作に関してはSSLのそれと全く同様に行なうことが可能です。コントロ−ラ−にはクワッドパンポットを2基装備しておりスティックによって操作します。

◆オ−トメ−ション

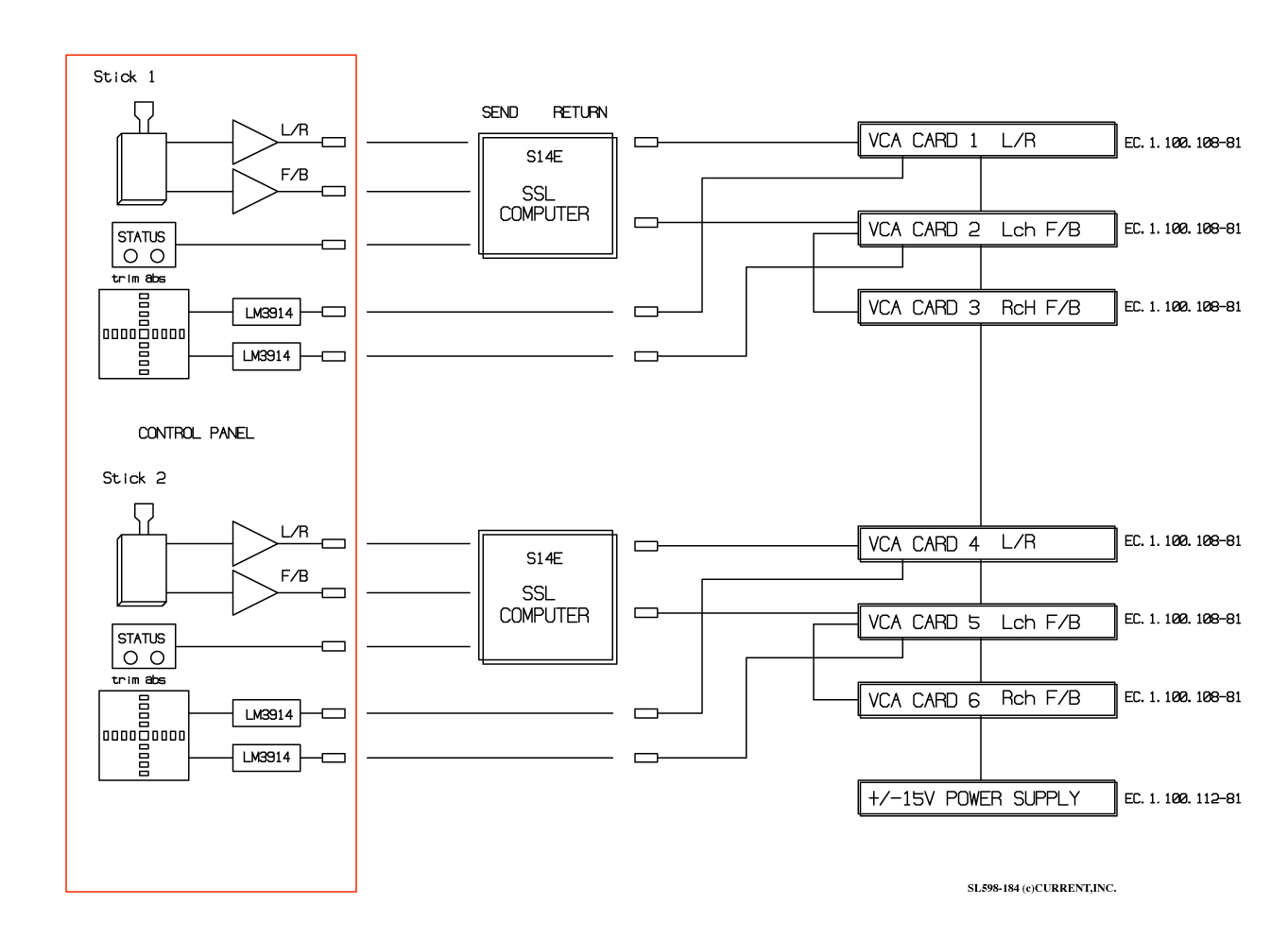

 SL598184には外部のコンピュ−タ−を接続して、オ−トメ−ションを可能にするポ−トを実装しており、SSLスタジオコンピュ−タ−とは50芯フラットケ−ブルによって簡単に接続できるように設計されています。また、オペレ−ションにおいては特に意識することなく、通常のフェ−ダ−オ−トメ−ションと同様の使い勝手で行なうことが出来ます。

◆リモ−トコントロ−ラ−
 SL598184は19インチ3Uのラックマウントメインフレ−ムと、コンパクトなリモ−トコントロ−ラ−で構成されています。リモ−トコントロ−ラ−には2基のジョイスティックとその定位を表示するLEDディスプレイ及び、オ−トメ−ション用のスイッチ、LEDを備えています。また、コントロ−ルパネルをコンソ−ルに組み込むことも可能です。

◆その他
 オプションでフィルムパンにも対応可能です。

■ 仕 様
•AUDIO INPUTS: BALANCED, 20kΩ
REF=+4dBu, MAX=+24dBu
•INPUTS CONNECTORS: XLR3-F
•AUDIO OUTPUTS: BALANCED 33Ω
REF=+4dBu, MAX +24dBu
•OUTPUTS CONNECTORS: XLR3-M
•INTERFACE: SSL S14E STANDARD
•MAINS: 100VAC 50/60Hz MAX=50W
•MAIN FRAME SIZE: 483Wx132.5Hx300D, 7kg
•REMOTE UNIT SIZE: 166Wx184Hx49D, 2kg

   SL598 "CONTROLLER" Dsub25-F(#4-40)
01 STICK-2 STATUS SW
14 STICK-2 trim LED
02 STICK-2 abs LED
15 STICK-1 STATUS SW
03 STICK-1 trim LED
16 STICK-1 abs LED
04 SW & LED COMMON +5V FROM COMPUTER
17 METER CV RETURN STICK-1 L/R
05 METER CV RETURN STICK-1 F/B
18 METER CV RETURN STICK-2 L/R
06 METER CV RETURN STICK-2 F/B
19 METER CV RETURN COMMON
07 COMPUTER SEND STICK-1 L/R
20 COMPUTER SEND STICK-1 F/B
08 COMPUTER SEND STICK-2 L/R
21 COMPUTER SEND STICK-2 F/B
09 COMPUTER SEND COMMON
22
10
23 +15V SUPPLY
11 +15V SUPPLY
24 POWER SUPPLY COMMON
12 POWER SUPPLY COMMON
25 -15V SUPPLY
13 -15V SUPPLY
   SL904 "S14E COMPUTER" 50way
 1 * SL-C STATUS SWITCH & LED COMMON
 2 * S-ST8 STATUS SWITCH 8 (LINK TO
 3 * B-TRIM8 trim LED 8 (NOT USED)
 4 * B-ABS-8 abs LED 8 (NOT USED)
 5 * S-ST7 STATUS SWITCH 7 (LINK TO
 6 * B-TRIM7 trim LED 7
 7 * B-ABS7 abs LED 7
 8 * S-ST6 STATUS SWITCH 6 (LINK TO
 9 * B-TRIM6 trim LED 6 (NOT USED)
10 * B-ABS6 abs LED 6 (NOT USED)
11 * S-ST5 STATUS SWITCH 5 (LINK TO
12 * B-TRIM5 trim LED 5
13 * B-ABS5 abs LED 5
14 S-ST4 STATUS SWITCH 4 (LINK TO
15 B-TRIM4 trim LED 4 (NOT USED)
16 B-ABS4 abs LED 4 (NOT USED)
17 S-ST3 STATUS SWITCH 3 (LINK TO
18 B-TRIM3 trim LED 3
19 B-ABS3 abs LED 3
20 S-ST2 STATUS SWITCH 2 (LINK TO
21 B-TRIM2 trim LED 2 (NOT USED)
22 B-ABS2 abs LED 2 (NOT USED)
23 S-ST1 STATUS SWITCH 1 (LINK TO
24 B-TRIM1 trim LED 1
25 B-ABS1 abs LED 1
26 SL-C STATUS SWITCH & LED COMMON
27
28
29
30
31 RETURN1 COMPUTER RETURN 1
32 RETURN2 COMPUTER RETURN 2
33 RETURN3 COMPUTER RETURN 3
34 RETURN4 COMPUTER RETURN 4
35 * RETURN5 COMPUTER RETURN 5
36 * RETURN6 COMPUTER RETURN 6
37 * RETURN7 COMPUTER RETURN 7
38 * RETURN8 COMPUTER RETURN 8
39
40 * RETURN -C COMPUTER RETURN COMMON
41 SEND1 COMPUTER SEND 1
42 SEND2 COMPUTER SEND 2
43 SEND3 COMPUTER SEND 3
44 SEND4 COMPUTER SEND 4
45 * SEND5 COMPUTER SEND 5
46 * SEND6 COMPUTER SEND 6
47 * SEND7 COMPUTER SEND 7
48 * SEND8 COMPUTER SEND 8
49
50 * SEND-C COMPUTER SEND COMMON

   *PINS FOR CH5-8 MODE

• Order Information

御注文型番 備考 価格(+TAX)
SL598184 ジョイスティック、オートメーション19”3U ¥1,600,000
