(Japanese) AF234

COUGH INTERFACE

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●２ｃｈカフインターフェース
●ＡＦ２０１／Ａシステムに最適
●スピーカーのＤＩＭ、ＣＵＴ
●電源不要
●コンパクト

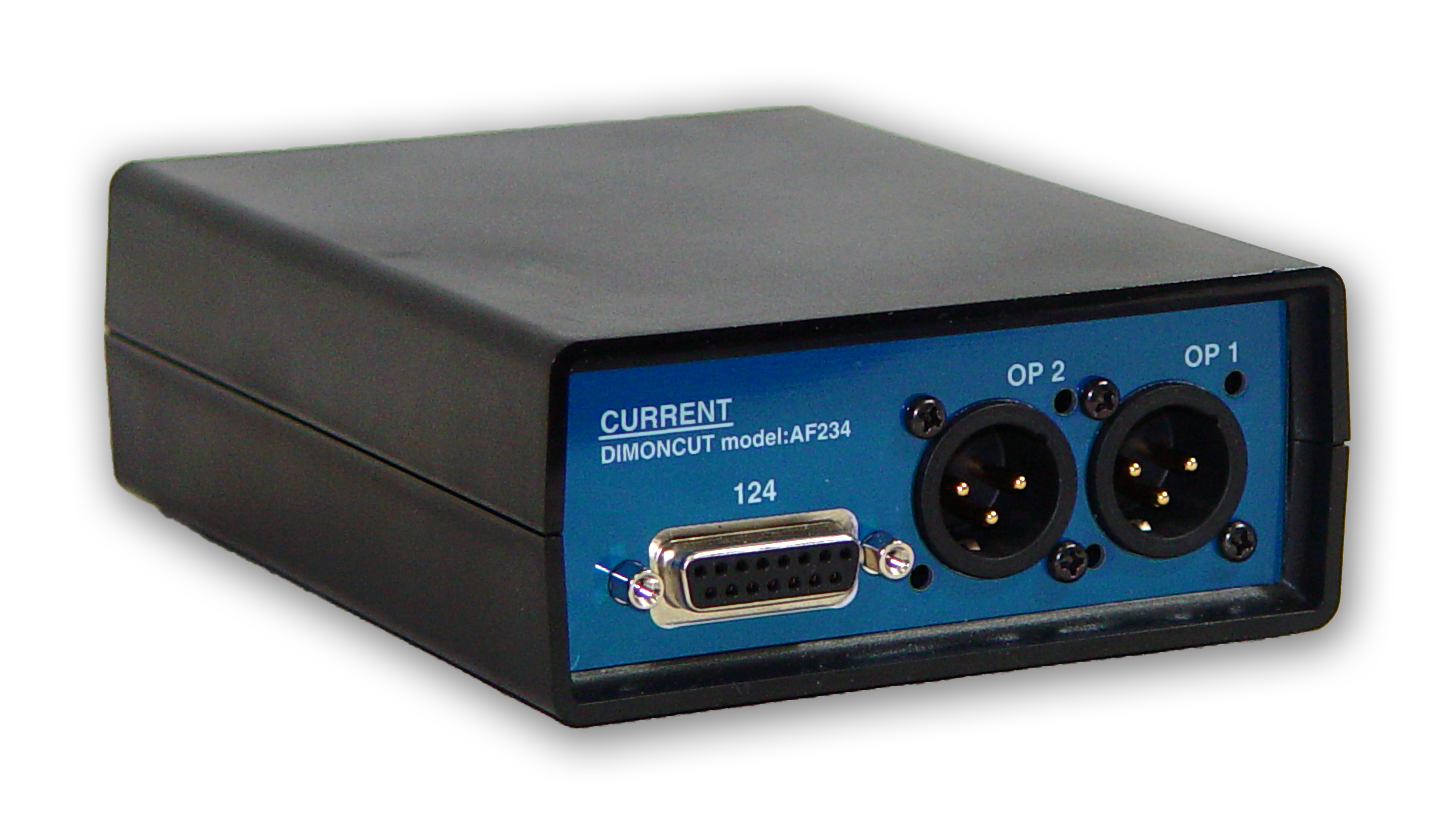

　AF234はコンソールを使用しないシステムでAF201/Aを使用する場合に最適なカフインターフェースです。マイクプリアンプ出力を制御してカフ機能を実現します。また、TB時にモニタースピーカーにDIMをかけたり、カフがON時にブーススピーカーをCUTする用途にも応用することも可能です。

◆コネクタ
　オーディオ入出力はXLRコネクタですので、プリアンプ出力を通すことでカフ機能を実現します。

◆制御

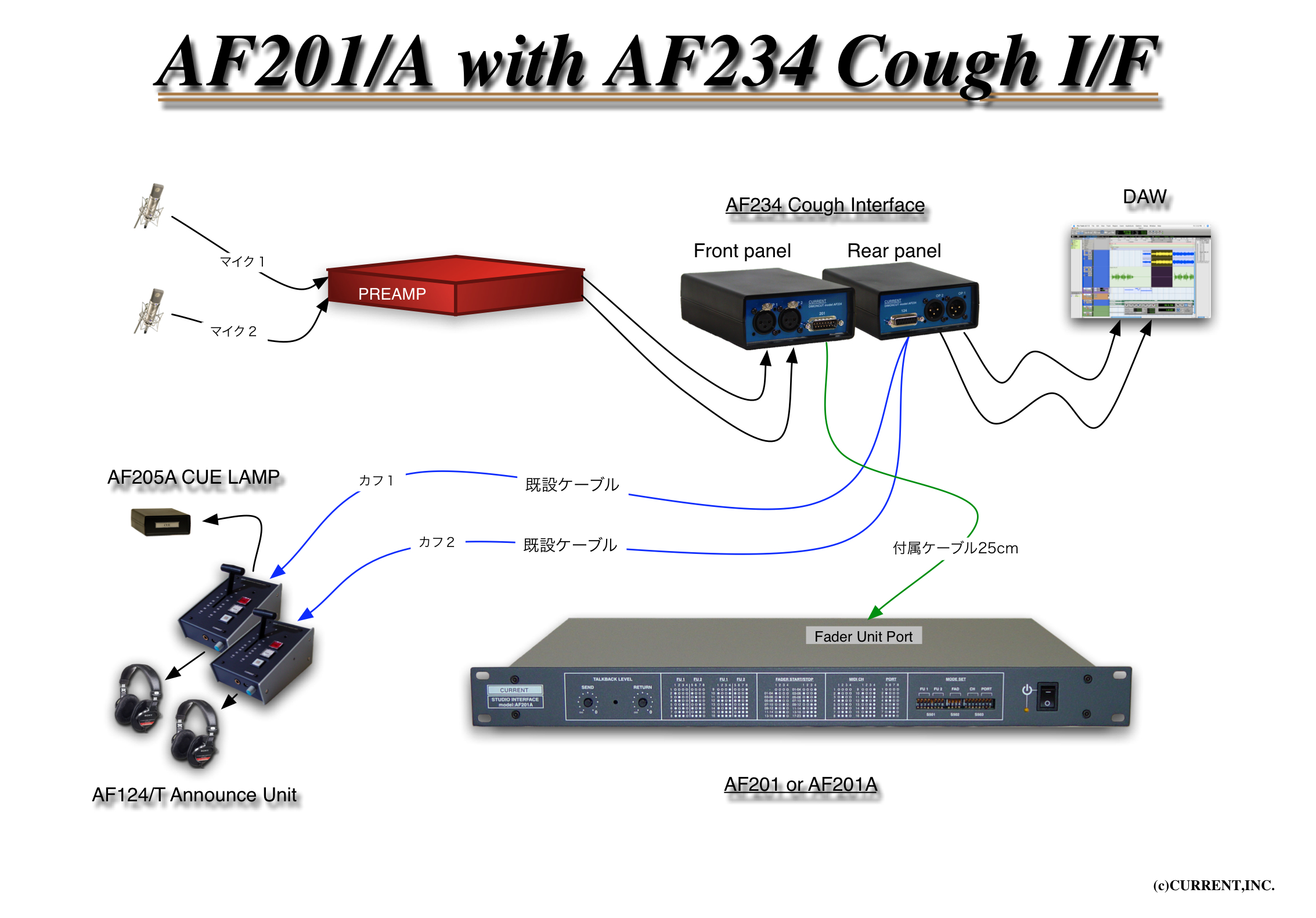

　Dsub15ピンコネクタはAF201/AのAF124ポートとピン互換ですのでAF234をスルー接続するだけで設置完了です。なお、AF201Aのrev2以降ではAF234の入力に追加のアダプタが必要になる場合があります。

◆その他

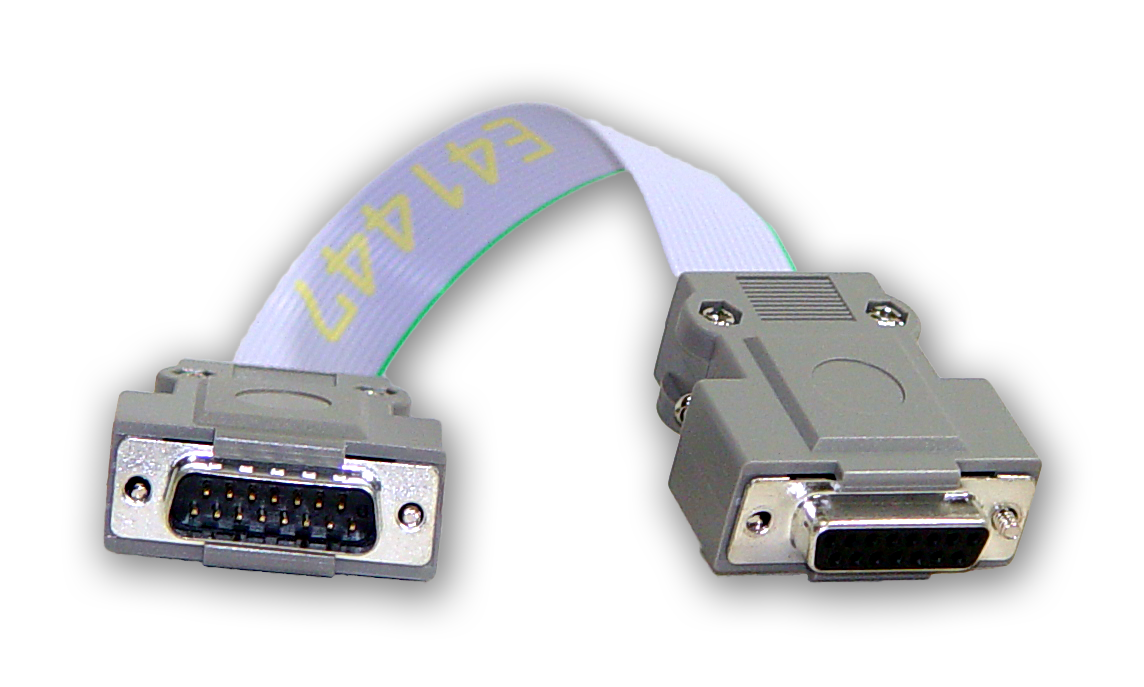

　AF234は15Vの外部制御できますので、スピーカー制御機能のないAF224/Tやその他機器でTB時にCRモニターにDIMをかけたり、カフONやRTB時にスタジオスピーカーをカットすることも出来ます。なお、カフ仕様型にはAF201/Aとの接続ケーブルが付属します。

■ 仕　様
•INPUT: 2ch, BALANCED, XLR3-F
•OUTPUT: 2ch, BALANCED, XLR3-M
•201 PORT: Dsub15-M (4-40) AF201/A compatible
•124 PORT: Dsub15-F (4-40) AF201/A compatible
•EXT CONTROL: 15VDC 12mA each
•DIMENSIONS: 110Wx46Hx140D, 0.5kg

   AF201 D15-M (#4-40)
01 MON L+        09 MON L-
02 MON R+        10 MON R-
03 S-CUE         11 S-RTB
04 Y-FU1         12 Y-FU2
05 L-MIC1+       13 L-MIC1-
06 L-MIC2+       14 L-MIC2-
07 +15V          15 0V
08 -15V

   AF124 D15-F (#4-40)
01 MON L+        09 MON L-
02 MON R+        10 MON R-
03 S-CUE         11 S-RTB
04 Y-FU1         12 Y-FU2
05 L-MIC1+       13 L-MIC1-
06 L-MIC2+       14 L-MIC2-
07 +15V          15 0V
08 -15V

• Order Information
