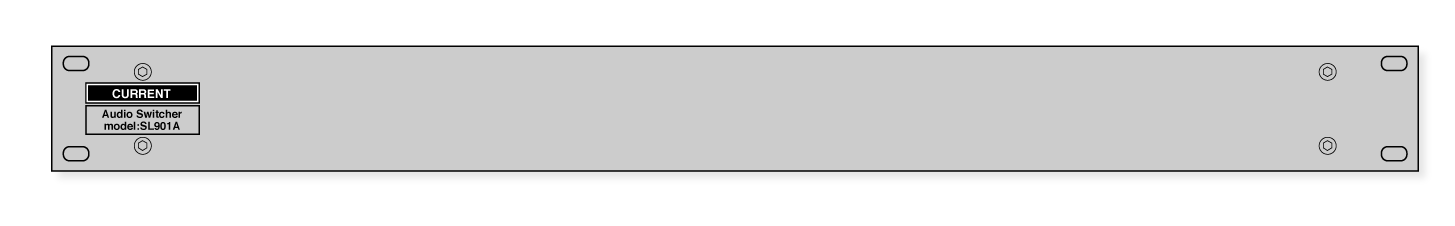

SL901A

8ch Audio Switcher

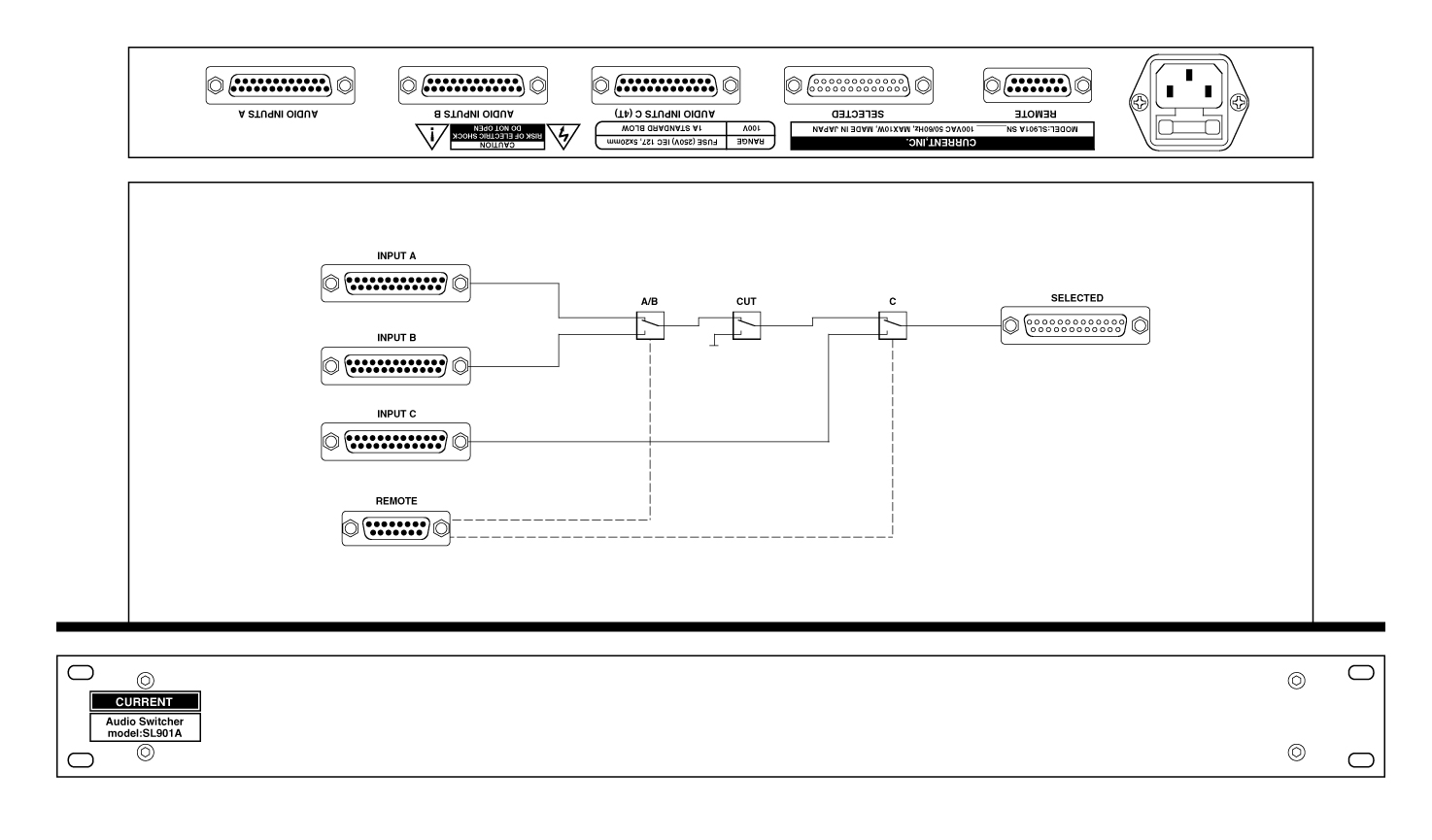

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●オーディオスイッチャー
●8チャンネル、3:1
●リモートコントロール
●4T、8T切り換え
●リレー方式
●19インチ1Uサイズ

 SL901Aは8chの3系統入力オーディオスイッチャーです。AとBのソースはch1−8を個別にカットすることも出来ますので8チャンネルのサラウンドソースの切り換えに最適です。また、電源断時にはリレーによりソースAが選択されますのでエマージェンシースイッチャー用途にも使用可能です。

◆リレー方式
 SL901Aのオーディオ切り換えにはリレーを使用していますので、歪みの悪化、ノイズの増加などの音質の劣化は無視する事ができ、電源断時にはリレーによりソースAが完全バイパスされます。また、オーディオ以外の制御信号などの切り換えにも使用可能です。

◆切り換えモード
 8チャンネルのソースAとBを切り換え、その後で全チャンネルをミュートする事ができます。C入力を選択した場合には1−4はC入力に切り替わり、5−8はミュートされます。この機能を使って4T、8T切り換えに応用可能です。また、AとB入力は8チャンネルを個別にカットすることも出来ます。

◆リモート
 SL901Aはリモート制御式で、リモートパネル、ボックス等は含まれていません。内部ロジックにはラッチ回路がありませんのでオルタネートタイプのスイッチまたは、ホールドされたタリーを使用する必要があります。リモートパネル等は仕様に合わせて別途製作いたしますのでお問い合わせ下さい。

◆その他
 標準以外の仕様にもお応えしますのでお問い合わせ下さい。

■ 仕 様
●オーディオ入力A:バランス、D25−F(#4−40)
●オーディオ入力B:バランス、D25−F(#4−40)
●オーディオ入力C:バランス、D25−F(#4−40)
●オーディオ出力:バランス、D25−M(#4−40)
●リモート:D15−F(#4−40)
●電源:100VAC 50/60Hz、10W
●外形寸法:482Wx44Hx303D 4kg

   SL901A "NPUTS-A" D25-F(#4-40)
01 AUDIO INPUT A1 HOT             14 AUDIO INPUT A1 COLD
02 AUDIO INPUT A1 GND             15 AUDIO INPUT A2 HOT
03 AUDIO INPUT A2 COLD            16 AUDIO INPUT A2 GND
04 AUDIO INPUT A3 HOT             17 AUDIO INPUT A3 COLD
05 AUDIO INPUT A3 GND             18 AUDIO INPUT A4 HOT
06 AUDIO INPUT A4 COLD            19 AUDIO INPUT A4 GND
07 AUDIO INPUT A5 HOT             20 AUDIO INPUT A5 COLD
08 AUDIO INPUT A5 GND             21 AUDIO INPUT A6 HOT
09 AUDIO INPUT A6 COLD            22 AUDIO INPUT A6 GND
10 AUDIO INPUT A7 HOT             23 AUDIO INPUT A7 COLD
11 AUDIO INPUT A7 GND             24 AUDIO INPUT A8 HOT
12 AUDIO INPUT A8 COLD            25 AUDIO INPUT A8 GND
13 No Connection
   SL901A "INPUTS-B" D25-F(#4-40)
01 AUDIO INPUT B1 HOT            14 AUDIO INPUT B1 COLD
02 AUDIO INPUT B1 GND            15 AUDIO INPUT B2 HOT
03 AUDIO INPUT B2 COLD           16 AUDIO INPUT B2 GND
04 AUDIO INPUT B3 HOT            17 AUDIO INPUT B3 COLD
05 AUDIO INPUT B3 GND            18 AUDIO INPUT B4 HOT
06 AUDIO INPUT B4 COLD           19 AUDIO INPUT B4 GND
07 AUDIO INPUT B5 HOT            20 AUDIO INPUT B5 COLD
08 AUDIO INPUT B5 GND            21 AUDIO INPUT B6 HOT
09 AUDIO INPUT B6 COLD           22 AUDIO INPUT B6 GND
10 AUDIO INPUT B7 HOT            23 AUDIO INPUT B7 COLD
11 AUDIO INPUT B7 GND            24 AUDIO INPUT B8 HOT
12 AUDIO INPUT B8 COLD           25 AUDIO INPUT B8 GND
13 No Connection
   SL901A "INPUTS-C" D25-F(#4-40)
01 AUDIO INPUT C1 HOT            14 AUDIO INPUT C1 COLD
02 AUDIO INPUT C1 GND            15 AUDIO INPUT C2 HOT
03 AUDIO INPUT C2 COLD           16 AUDIO INPUT C2 GND
04 AUDIO INPUT C3 HOT            17 AUDIO INPUT C3 COLD
05 AUDIO INPUT C3 GND            18 AUDIO INPUT C4 HOT
06 AUDIO INPUT C4 COLD           19 AUDIO INPUT C4 GND
07 N.C.                          20 N.C.
08 N.C.                          21 N.C.
09 N.C.                          22 N.C.
10 N.C.                          23 N.C.
11 N.C.                          24 N.C.
12 N.C.                          25 N.C.
13 N.C.
   SL901A "INPUTS-B" D25-F(#4-40)
01 AUDIO INPUT B1 HOT            14 AUDIO INPUT B1 COLD
02 AUDIO INPUT B1 GND            15 AUDIO INPUT B2 HOT
03 AUDIO INPUT B2 COLD           16 AUDIO INPUT B2 GND
04 AUDIO INPUT B3 HOT            17 AUDIO INPUT B3 COLD
05 AUDIO INPUT B3 GND            18 AUDIO INPUT B4 HOT
06 AUDIO INPUT B4 COLD           19 AUDIO INPUT B4 GND
07 AUDIO INPUT B5 HOT            20 AUDIO INPUT B5 COLD
08 AUDIO INPUT B5 GND            21 AUDIO INPUT B6 HOT
09 AUDIO INPUT B6 COLD           22 AUDIO INPUT B6 GND
10 AUDIO INPUT B7 HOT            23 AUDIO INPUT B7 COLD
11 AUDIO INPUT B7 GND            24 AUDIO INPUT B8 HOT
12 AUDIO INPUT B8 COLD           25 AUDIO INPUT B8 GND
13 No Connection
   SL901A "INPUTS-C" D25-F(#4-40)
01 AUDIO INPUT C1 HOT            14 AUDIO INPUT C1 COLD
02 AUDIO INPUT C1 GND            15 AUDIO INPUT C2 HOT
03 AUDIO INPUT C2 COLD           16 AUDIO INPUT C2 GND
04 AUDIO INPUT C3 HOT            17 AUDIO INPUT C3 COLD
05 AUDIO INPUT C3 GND            18 AUDIO INPUT C4 HOT
06 AUDIO INPUT C4 COLD           19 AUDIO INPUT C4 GND
07 N.C.                          20 N.C.
08 N.C.                          21 N.C.
09 N.C.                          22 N.C.
10 N.C.                          23 N.C.
11 N.C.                          24 N.C.
12 N.C.                          25 N.C.
13 N.C.
   SL901A "SELECTED" D25-M(#4-40)
01 AUDIO SELECTED 1 HOT          14 AUDIO SELECTED 1 COLD
02 AUDIO SELECTED 1 GND          15 AUDIO SELECTED 2 HOT
03 AUDIO SELECTED 2 COLD         16 AUDIO SELECTED 2 GND
04 AUDIO SELECTED 3 HOT          17 AUDIO SELECTED 3 COLD
05 AUDIO SELECTED 3 GND          18 AUDIO SELECTED 4 HOT
06 AUDIO SELECTED 4 COLD         19 AUDIO SELECTED 4 GND
07 AUDIO SELECTED 5 HOT          20 AUDIO SELECTED 5 COLD
08 AUDIO SELECTED 5 GND          21 AUDIO SELECTED 6 HOT
09 AUDIO SELECTED 6 COLD         22 AUDIO SELECTED 6 GND
10 AUDIO SELECTED 7 HOT          23 AUDIO SELECTED 7 COLD
11 AUDIO SELECTED 7 GND          24 AUDIO SELECTED 8 HOT
12 AUDIO SELECTED 8 COLD         25 AUDIO SELECTED 8 GND
13 No Connection
   SL901A "REMOTE" D15-F(#4-40)
01 SWITCH COMMON                 09 CHANNEL CUT SWITCH 1
02 CHANNEL CUT SWITCH 2          10 CHANNEL CUT SWITCH 3
03 CHANNEL CUT SWITCH 4          11 CHANNEL CUT SWITCH 5
04 CHANNEL CUT SWITCH 6          12 CHANNEL CUT SWITCH 7
05 CHANNEL CUT SWITCH 8          13 ELECT PORT B SWITCH
06 SELECT 4T SWITCH              14
07                               15
08

• Order Information

御注文型番 備考 価格(+TAX)
SL901A 8ch、3系統 オーディオスイッチャー、19”1U ¥320,000
